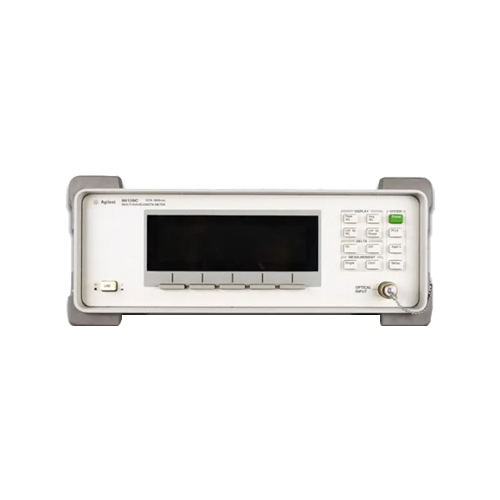

Keysight 86120C 多波长计
一、核心特点
高精度测量：波长精度 ±2ppm（1550nm±0.003nm），分辨率 0.001nm。
多线同步测试：一次捕获200 条激光线，WDM/DWDM 高效测试。
快速扫描：全波段 **≤1 秒 **，提升产线效率。
内置基准：HeNe 激光标准，长期稳定、可追溯。
波长功率一体：同步测波长与光功率，动态范围70dB。
丰富分析功能：OSNR、信道漂移、间距、总功率自动计算。
易集成：GPIB/LAN 接口，适配自动化与远程控制。
二、详细规格
| 参数 | 规格 |
|---|---|
| 型号 | Keysight 86120C（多波长计） |
| 波长范围 | 1270–1650 nm（182–236 THz） |
| 波长精度 | ±2 ppm（线距≥15 GHz）；1550 nm 处 ±0.003 nm |
| 波长分辨率 | 0.001 nm（正常）；0.01 nm（快速） |
| 可测激光线数 | 最多 200 条 |
| 扫描时间 | ≤1 秒（全波段） |
| 功率范围 | +3 dBm ~ -60 dBm |
| 功率精度 | ±0.5 dB（@1310/1550 nm±30 nm） |
| 内置基准 | HeNe 激光器（波长标准） |
| 输入接口 | 单模光纤（可选自由空间） |
| 接口 | GPIB、LAN |
| 尺寸（宽 × 高 × 深） | 约 426×133×483 mm |
| 重量 | 约 13.6 kg |
| 质保 | 整机 3 年官方保修 |
三、应用场景
DWDM/CWDM 系统：信道波长、功率、间隔、OSNR 与漂移测试。
光模块与器件：发射机波长校准、稳定性与功率验证。
激光器研发：FP/DFB/DBR 激光器多纵模、波长精度与功率表征。
光通信研发：硅光、WDM 滤波器、光放大器等波长相关特性测试。
高校科研：精密光谱、激光频率稳定度与光器件特性研究。
量产自动化：配合测试系统，高效完成多波长器件校准与良率检测。
