一、核心特点
宽波长覆盖：700–1650nm（182–428THz），覆盖多模 / 单模光纤通信波段。
超高测量精度：内置 HeNe 基准，±3ppm 绝对精度、±2ppm 差分精度，保障 WDM 通道精准校准。
多通道并行测量：单次扫描最多 100 路激光，同时输出波长、功率、间距、信噪比，效率提升。
快速扫描速度：＜1 秒全波段扫描，适配产线高速测试与实时监控。
高输入功率耐受：+18dBm 安全输入，可直接连接光发射机，无需额外衰减器。
丰富测量功能：支持波长漂移、功率稳定性、宽带光源中心波长、SNR 自动计算。
工业级可靠性：0–55℃稳定工作，台式便携设计，适配实验室与产线集成。

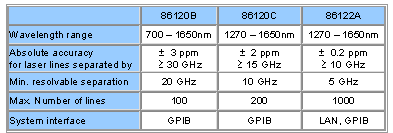

二、详细规格
| 参数 | 规格 |
|---|---|
| 型号 | Keysight 86120B（多波长计） |
| 波长范围 | 700–1650nm（182–428THz） |
| 绝对精度 | ±3ppm（通道间距 > 30GHz） |
| 差分精度 | ±2ppm |
| 显示分辨率 | 0.001nm（常规）、0.01nm（快速） |
| 可测通道数 | 最多 100 路 |
| 扫描时间 | ＜1 秒（全波段） |
| 输入功率 | 最大 + 18dBm（安全）、+10dBm（典型） |
| 功率精度 | ±0.5dB（校准） |
| 光接口 | FC/PC（可选斜角 022） |
| 尺寸 | 140×340×465mm |
| 重量 | 8.5kg |
三、应用场景
DWDM 系统测试：密集波分复用系统通道波长校准、间距验证、串扰分析。
光模块研发量产：10G/40G/100G 光模块发射机波长 / 功率测试、漂移监控。
激光器特性分析：FP/DFB 激光器多纵模波长、功率、模式间距测量。
宽带光源与硅光测试：ASE 光源、硅光调制器中心波长、光谱平坦度表征。
高校与科研：光通信实验室波长计量、器件标定、教学实验。
