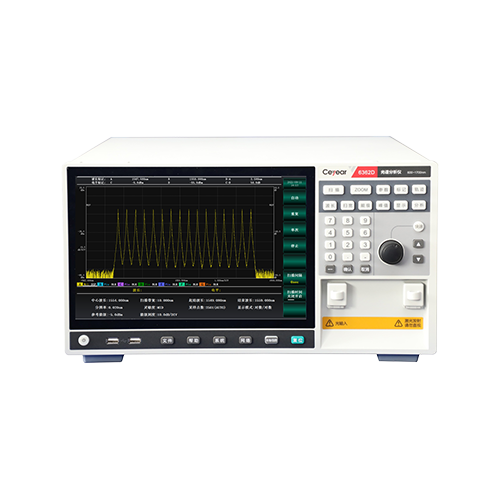

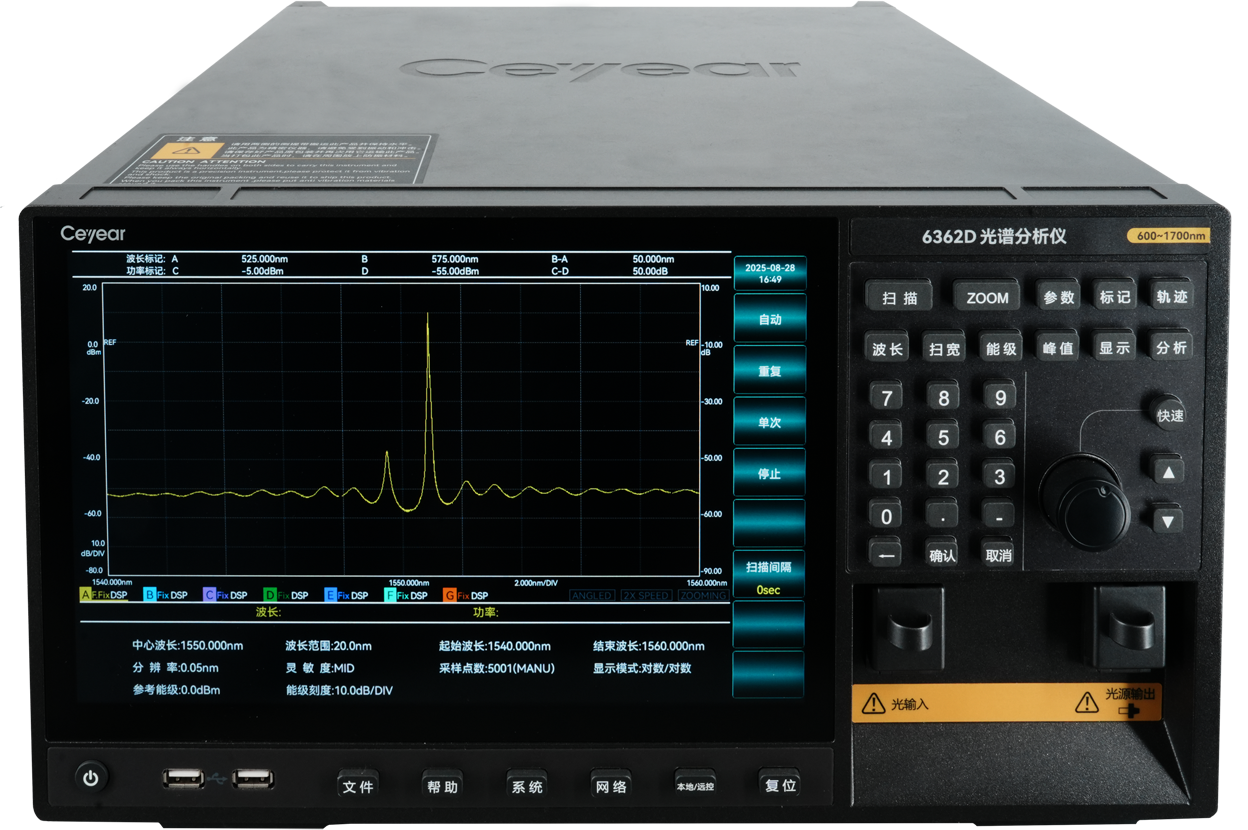

Ceyear 6362D 思仪光谱分析仪
（1）产品特点
1. 光学硬件性能可靠，整机测量区间 600‑1700nm；最小光谱分辨率 20pm，0.02‑2nm 多档位自由切换；典型动态范围 73dB，最高‑90dBm 探测灵敏度，可以分辨 DWDM 邻近通道微弱信号。2. 适配多种入射方式，兼容单模、多模光纤以及空间光入射；可选内置校准光源，完成波长和功率自校准，降低长期使用测量偏差。搭载自研峰值检索算法，自动计算 SMSR、OSNR、3dB 带宽、插入损耗等参数。3. 人机交互完善，12.1 英寸触控屏幕搭配实体按键，全中文操作界面；12GB 本地存储空间，可保存大量光谱波形文件；支持波形对比、差值运算、峰值保持功能。
4. 通讯拓展齐全，标配 USB，选配 LAN、RS232‑C；遵循标准 SCPI 指令集，搭配 82357B 适配器实现 USB‑GPIB 通信，适配 Python、LabVIEW 搭建自动化测试平台。台式机架结构，可安装于标准机柜内部。
（2）产品参数
1. 光谱指标：波长范围 600‑1700nm；最小分辨率 20pm；动态范围 73dB；功率测量范围 + 20~‑90dBm；C 波段波长精度 ±0.05nm；2. 硬件配置：12.1 英寸触控显示屏；内置 12GB 存储；FC‑APC 光纤接口；支持空间光入射；3. 通讯端口：标配 USB；可选以太网、RS232‑C；兼容 SCPI 程控指令；4. 环境条件：性能最佳环境 18‑28℃；工作温度 0‑40℃，湿度小于 80% 无凝露；整机重量约 19kg；
5. 配套要求：高精度测量仪器预热 60min；每年开展计量校准；多模光纤测试需要选配专用夹具。
（3）应用场景
有源器件检测：DFB‑LD、FP‑LD、VCSEL、泵浦光源、ASE 宽带光源，完成边模抑制比、光谱宽度、峰值波长测试；2. 无源器件测试：DWDM 器件、耦合器、PLC 分路器、光纤光栅、隔离器，检测插入损耗、通道隔离度；3. 光放大器测试：EDFA、拉曼放大器增益平坦度、噪声系数 NF、ASE 光谱分析；4. 科研实验领域：可见光‑近红外光学实验、薄膜材料、850‑1650nm 器件光谱特性研究；5. 国产化产线：配合上位机执行批量出厂检测，导出 CSV 原始数据，替换进口 AQ6370C 完成产线自动化测试。
