主要特性：

• 频率范围：100kHz ～ 3GHz
• 频率分辨率：1Hz
• 频率准确度：±5×10-6(23℃±3℃)
• 输出功率设置范围：-45dBm～+10dBm
• 测量点数：1到16001

3656系列 ceyear 思仪矢量网络分析仪

3656系列 ceyear 思仪矢量网络分析仪

你的位置：首页

3656系列 ceyear 思仪矢量网络分析仪

产品中心

3656系列 ceyear 思仪矢量网络分析仪

3656系列 ceyear 思仪矢量网络分析仪

3656系列 ceyear 思仪矢量网络分析仪

概述

手册下载

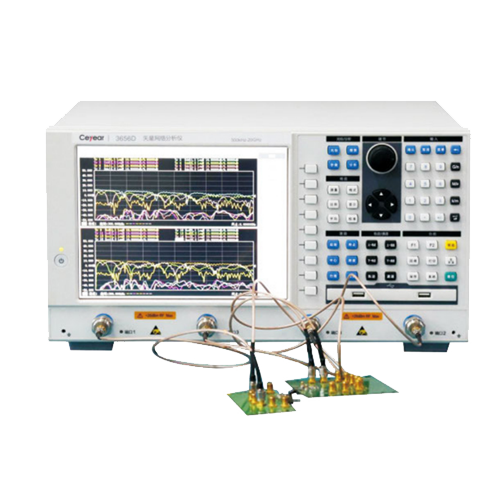

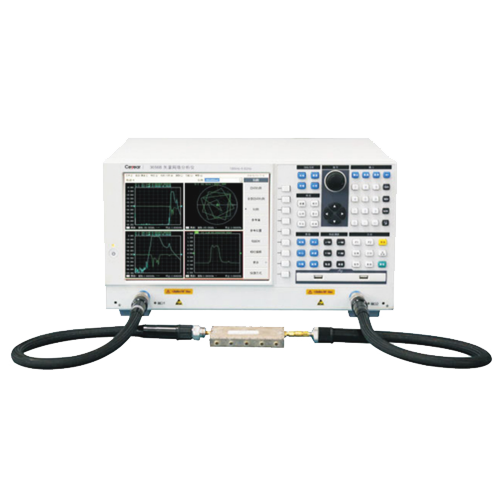

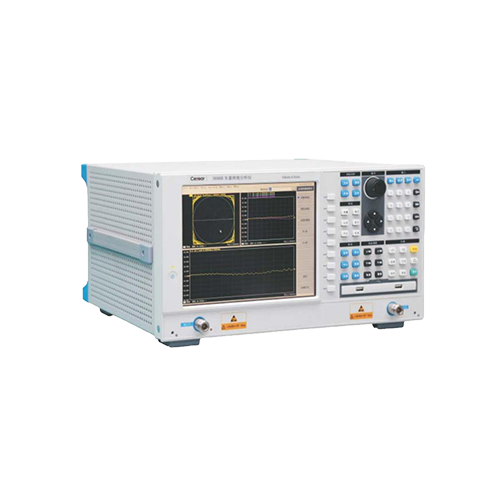

3656系列 ceyear 思仪矢量网络分析仪适用于无线通信、有线电视、教育及汽车电子等领域，可用于对滤波器、放大器、天线、电缆、有线电视分接头等射频元件的性能测量。该产品采用Windows操作系统；具有误差校准功能、时域功能、夹具仿真器功能；具有对数幅度、线性幅度、驻波、相位、群延时、Smith圆图、极坐标等多种显示格式；提供多种校准方式，包括频响、单端口、响应隔离、增强型响应、全双端口，快速SOLT校准及电校准功能；能够多通道多窗口显示；具有USB接口、LAN网口、GP-IB接口、VGA接口。可快速、精确地测量被测件S参数的幅度、相位和群延迟特性，具备高效、强大的误差修正能力。

●具有高达125dB的动态范围，可对高抑制比器件进行精确测量

●3656A可选75Ω测试端口阻抗选件，进行有线电视元件测量

●3656A/B/D具有四端口选件，单次连接即可实现四端口网络全部16个S参数测量，并可进行平衡参数测量；注：3656A/B四端口选件为外置装置2813A

●极低的迹线噪声使网络分析仪具有更高的测试精度

●提供多达64个独立测量通道，快速执行复杂测试方案

●强大的数据分析能力，如纹波测试、带宽测试、极限测试等功能，方便用户进行合格判定，提高测试效率

●标配时域分析功能
