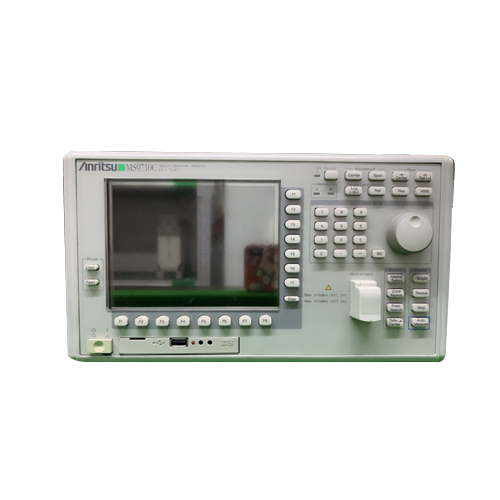

Anritsu 安立 MS9710C 台式光光谱分析仪

主要特性：

• 通过左右本底噪声平均改进信噪比测量
• 可调谐激光源的跟踪功能
• 用于大功率光输入的内置衰减器
• 可选的内置光源和参考波长
• VGA 输出连接器

获取报价

你的位置：首页

产品中心

Anritsu 安立 MS9710C 台式光光谱分析仪

概述

手册下载

产品简介

MS9710C 是安立紧凑型高性能光栅型光光谱分析仪，测量波长范围 600nm~1750nm，覆盖 850、1310、1550nm 通信波段。最小光学分辨率 0.05nm，基础机型在 1530~1570nm 波段波长准确度可达 ±20pm，选配 Opt.15 选件可将高精度区间扩展至 1520~1620nm（C+L 波段）。仪器支持一次性对最多 300 个 DWDM 通道完成波长、光功率、OSNR 同步测量，动态范围优异，支持 TLS 可调谐激光器跟踪功能，可内置波长参考光源、白光光源等选件。支持可更换光纤接头，配备 GPIB 通讯接口，广泛用于 DWDM 系统、DFB 激光器、EDFA 光放大器与无源光器件的光谱测试。

产品特点

波长测量范围：600 nm ~ 1750 nm
光学分辨率档位：0.05、0.07、0.1、0.2、0.5、1.0nm，最小 0.05nm（50pm）
波长准确度：±20pm（1530~1570nm）；±50pm（1520~1600nm）；选配 Opt.15 后 1520~1620nm 可达 ±20pm
波长稳定性：±5pm
灵敏度：-90dBm
动态范围：距峰值 0.2nm 处≥42dB；距峰值 1nm 处 70dB；距峰值 0.4nm 处≥58dB，适配 50GHz 间隔 DWDM 测量
WDM 多通道测量：一次性最多 300 通道，自动读取波长、功率、SNR
支持 TLS 可调谐激光源跟踪测量
可选内置光源选件：波长参考光源、SLD 光源、白光光源
可更换光输入接头：FC、SC、ST、DIN，可工厂选配 APC 接头
通讯接口：GPIB，支持 SCPI 远程自动化控制

核心规格

型号：安立 MS9710C
类型：紧凑型台式光光谱分析仪 (OSA)
波长范围：600 ~ 1750 nm
最小光学分辨率：0.05 nm
波长准确度：±20 pm @1530~1570nm，Opt.15 选件 1520~1620nm ±20pm
波长稳定性：±5 pm
接收灵敏度：-90 dBm
动态范围：70dB（距离峰值 1nm）
通道容量：最多 300 路 DWDM 通道同步测量
接口：GPIB
可选选件：Opt.15 L 波段增强选件、内置波长参考源、白光光源等

应用场景

DWDM 密集波分复用系统 OSNR 与多通道光谱测试，50GHz 间隔 WDM 信号分析，DFB/FP 激光器光谱、边模抑制比 SMSR 测试，EDFA 光纤放大器增益与噪声系数测量，光隔离器、光栅、滤波器等无源器件光谱测试，光发射组件性能验证，光纤通信器件研发与实验室测试。

MS9710C光谱分析仪是一种衍生光栅型光谱分析仪，用于分析 600 至 1750 nm波段范围内的光谱。

具有自动测量、峰值自动搜索、谱宽计算、标记到标记间光谱测量、SMSR的分析、曲线拟合、OBPF的测试、包络分析、n-dB衰耗、谱功率、WDM波长电平信噪比、光放大器增益、噪声系数、无源器件测试和各种光源分析等。MS9710C是MS9710B 的升级版。在波长精度，分辨率带宽，OSNR等方面性能有提高。

特别是，MS9710C 增强了1570 nm 到 1620 nm的L波段的性能。L波段增强选件是 MS9710C-15

	MS9710B	MS9710C	MS9710C-15
Main features	C-band Up to 100 GHz channel spacing	C+L Band Up to 50 GHz channel spacing
Measurement range	600-1750 nm
l accuracy	50pm(1530-1570nm)	20pm(1530-1570nm) 50pm (1520-1600nm)	20pm (1520-1620nm)
MAX. RBW	70 pm	50 pm
RBW accuracy (0.2 nm)	<3% (1530-1570nm)	<3% (1530-1570nm)	<3% (1520-1620nm)
Level flatness	+/-0.1dB (1530-1570nm)	+/-0.1dB (1530-1570nm) +/-0.3dB (1520-1620nm)	+/-0.1dB (1520-1620nm)
PDL	+/- 0.05dB (C-band)	+/- 0.05dB (C +L band)
Level linearity	+/- 0.05dB (C-band)	+/- 0.05dB (C +L band)
