Keysight E4990A 是德阻抗分析仪｜0.045%高精度 20Hz-120MHz宽频适配多场景
Keysight E4990A 是德阻抗分析仪｜0.045%高精度 20Hz-120MHz宽频适配多场景

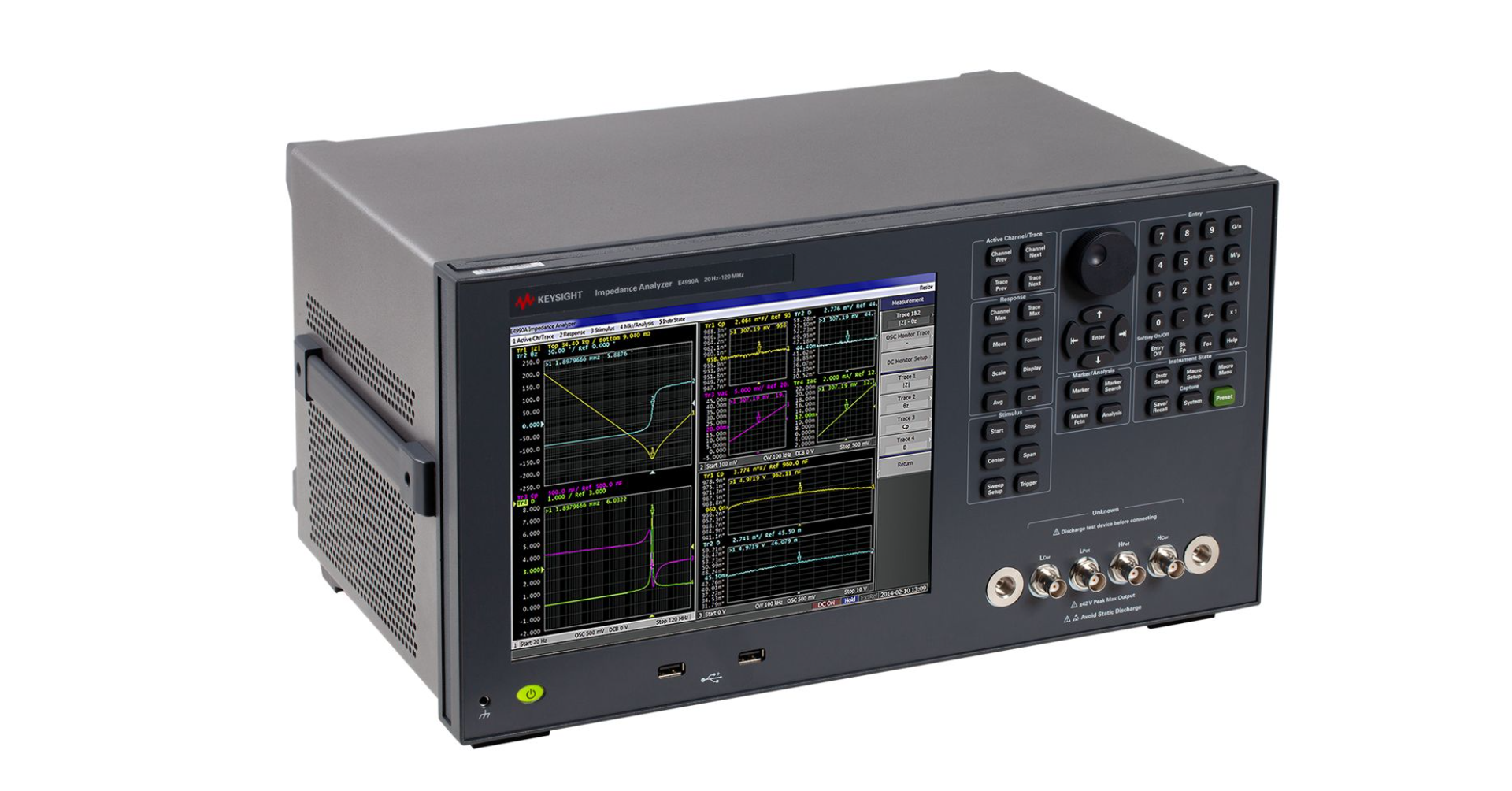

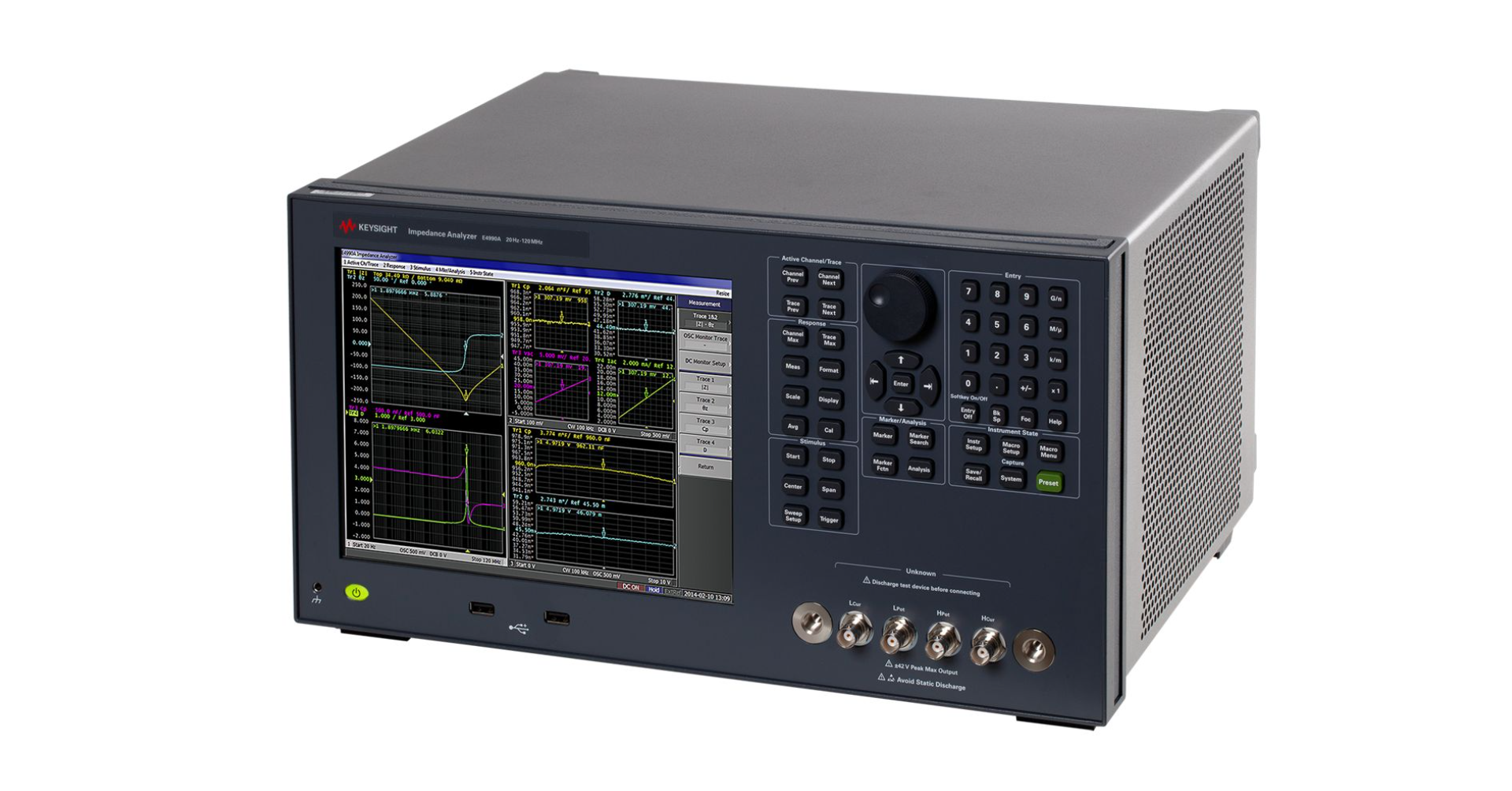

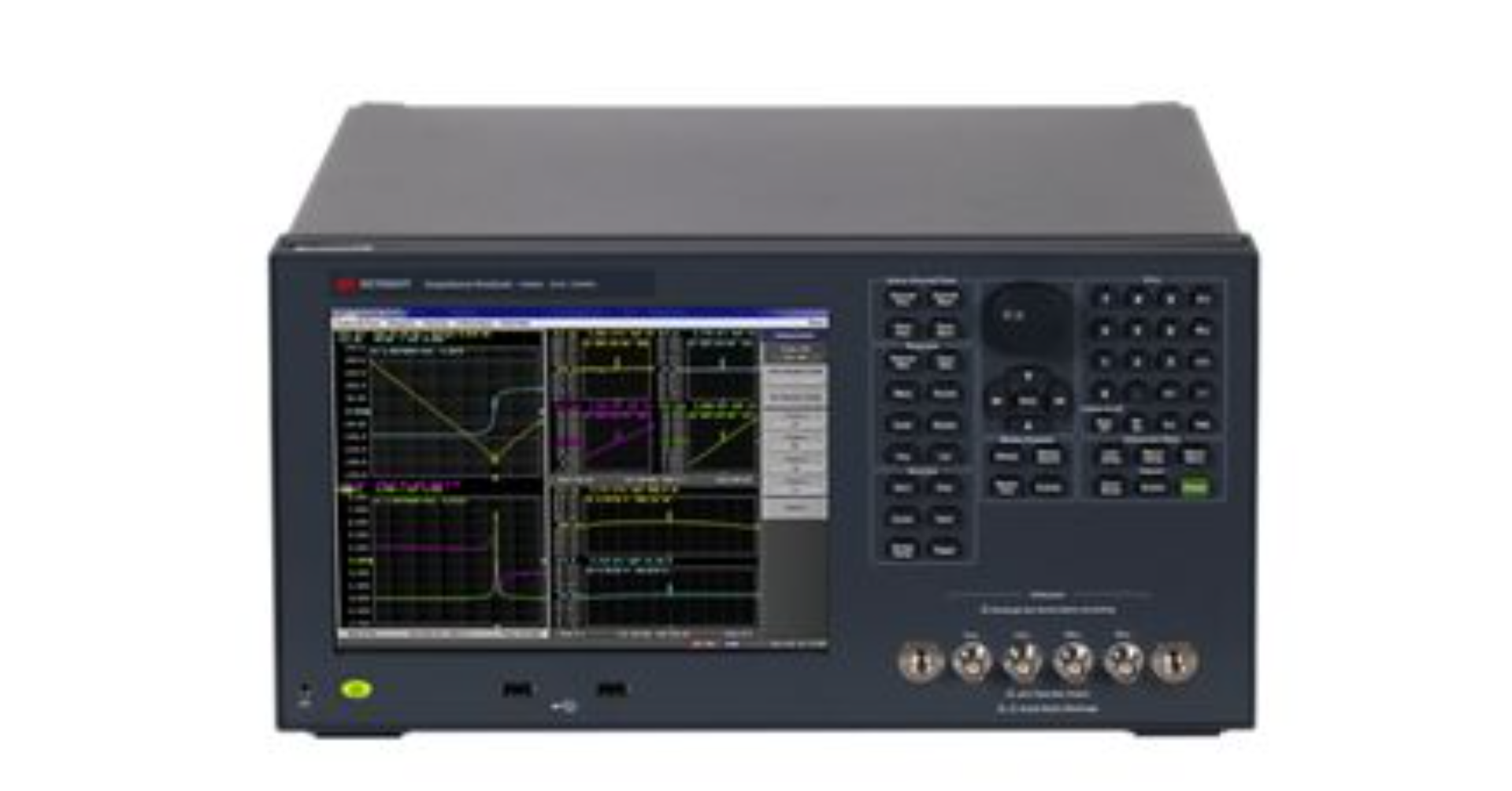

Keysight E4990A 是是德科技推出的高性能台式阻抗分析仪，凭借精准的测量能力、灵活的配置选项和广泛的适配性，成为电子元器件、半导体、材料研发及教学科研领域的核心测试设备，为各类阻抗相关测试提供可靠、高效的解决方案。
一、核心产品特点
1. 宽频可升级设计：频率覆盖20Hz–120MHz，提供5种可升级频率选件（20Hz至10/20/30/50/120MHz），可根据测试需求灵活选择，支持后期升级，降低前期投入成本。
2. 超高测量精度：典型基本精度达0.045%，宽阻抗测量范围（25mΩ至40MΩ），四端子对配置可有效消除电缆寄生参数干扰，确保测试数据精准可靠。
3. 功能全面便捷：内置40V直流偏置源，支持等效电路分析（7种多参数模型）和极限线测试功能，10.4英寸彩色触控屏操作直观，可同时显示4个通道和4条迹线，适配多场景测试需求。
4. 灵活扩展兼容：配备USB、LAN、GPIB等多种接口，支持远程控制与数据传输，可搭配专用夹具和测试附件，扩展材料测量、接地器件测试等功能。
二、核心技术参数
| 参数项 | 关键指标 |
| 频率范围 | 20Hz – 120MHz（5种可升级选件） |
| 基本精度 | 典型值0.045%，常规±0.08% |
| 阻抗范围 | 25mΩ – 40MΩ（10%测量精度范围） |
| 内置偏置 | 0V至±40V，0A至±100mA |
| 测量参数 | Z、Y、R、X、L、C、Q、D等全参数 |
| 操作界面 | 10.4英寸彩色LCD触摸屏 |
三、适配客户与高校测试应用
（一）核心适配客户
1. 电子元器件厂商：用于电容器、电感器、电阻、变压器等无源器件的研发与量产质控，精准表征器件频率响应、自谐振频率等特性。
2. 半导体企业：适配变容二极管、晶体管、MEMS等半导体器件的阻抗评测，可在直流偏置条件下完成器件特性测试。
3. 材料研发企业：用于塑料、陶瓷、铁氧体等介电/磁性材料的介电常数、损耗因数测试，支撑新材料研发验证。
4. 科研院所/高校：作为基础测试设备，适配电子、材料、集成电路等领域的教学与前沿科研工作，已被多所高校纳入实验室配置。
（二）高校实验室典型测试
1. 基础电子实验：无源元器件（电容、电感、电阻）的阻抗、Q值、损耗等参数测量，适配本科电子电路基础课程。
2. 材料特性测试：介电材料、磁性材料的介电常数、磁导率测量，支撑材料科学、电子材料等专业的科研与实验教学，可完成MLCC陶瓷电容器介电温谱测试等实验。
3. 半导体器件测试：二极管、晶体管等器件的阻抗特性及C-V特征分析，适配微电子、集成电路专业的教学与科研。
4. 电路故障与特性验证：射频电路、PCB基板的阻抗测试与特性分析，辅助研究生开展器件建模、电路优化等科研工作。
四、代理信息与联系方式
深圳市美佳特科技是Keysight是德科技官方授权代理商，专业提供E4990A阻抗分析仪的全流程服务，包括产品选型咨询、原厂新机销售、租赁、维修校准及技术培训，确保客户获得优质、高效的服务支持。
有E4990A阻抗分析仪采购、租赁或技术咨询需求，欢迎联系官方客服：189-4817-8581
