Keysight E5080A ENA 矢量网络分析仪：射频研发与量产的全能测试利器
Keysight E5080A ENA 矢量网络分析仪：射频研发与量产的全能测试利器

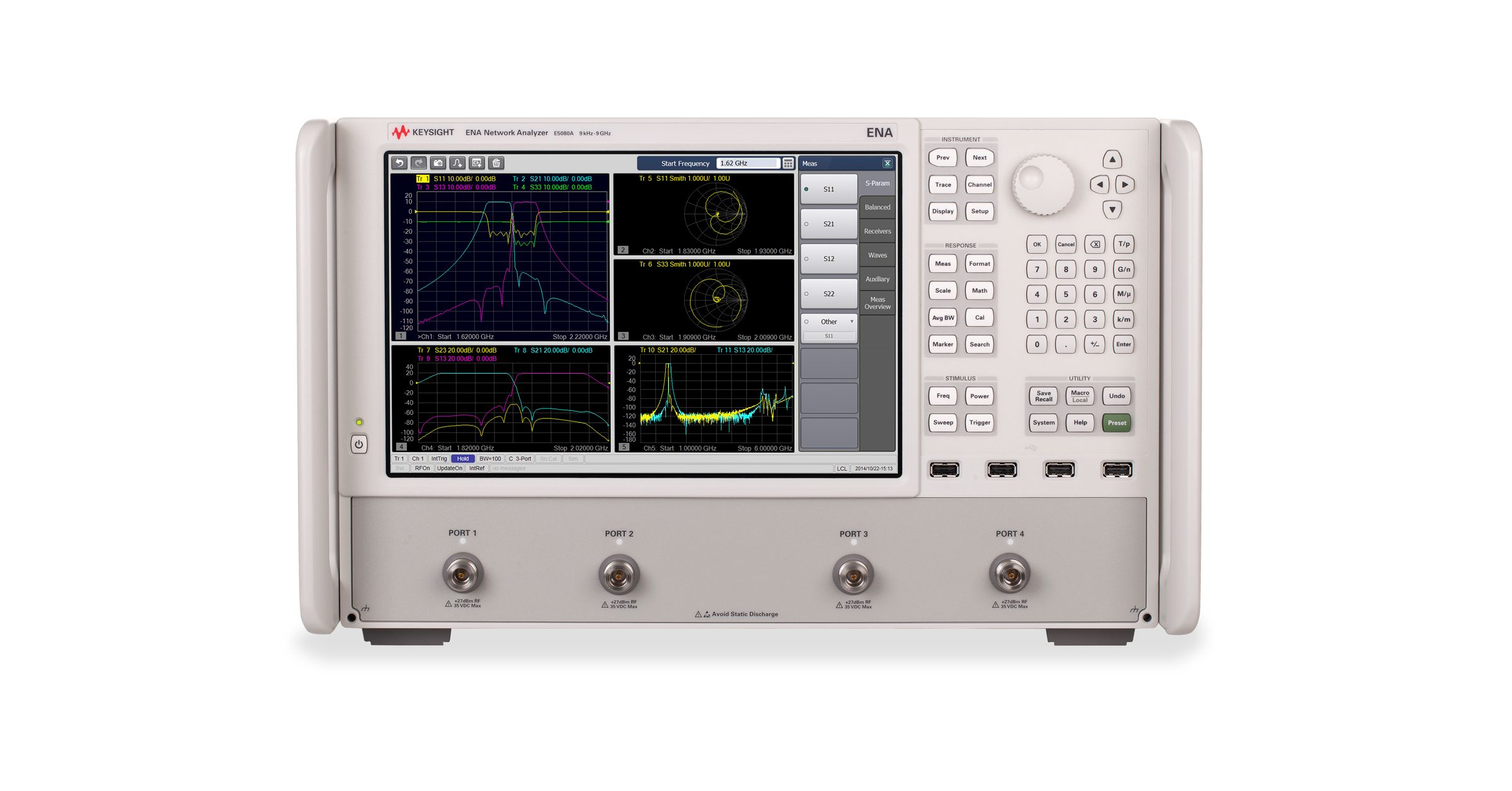

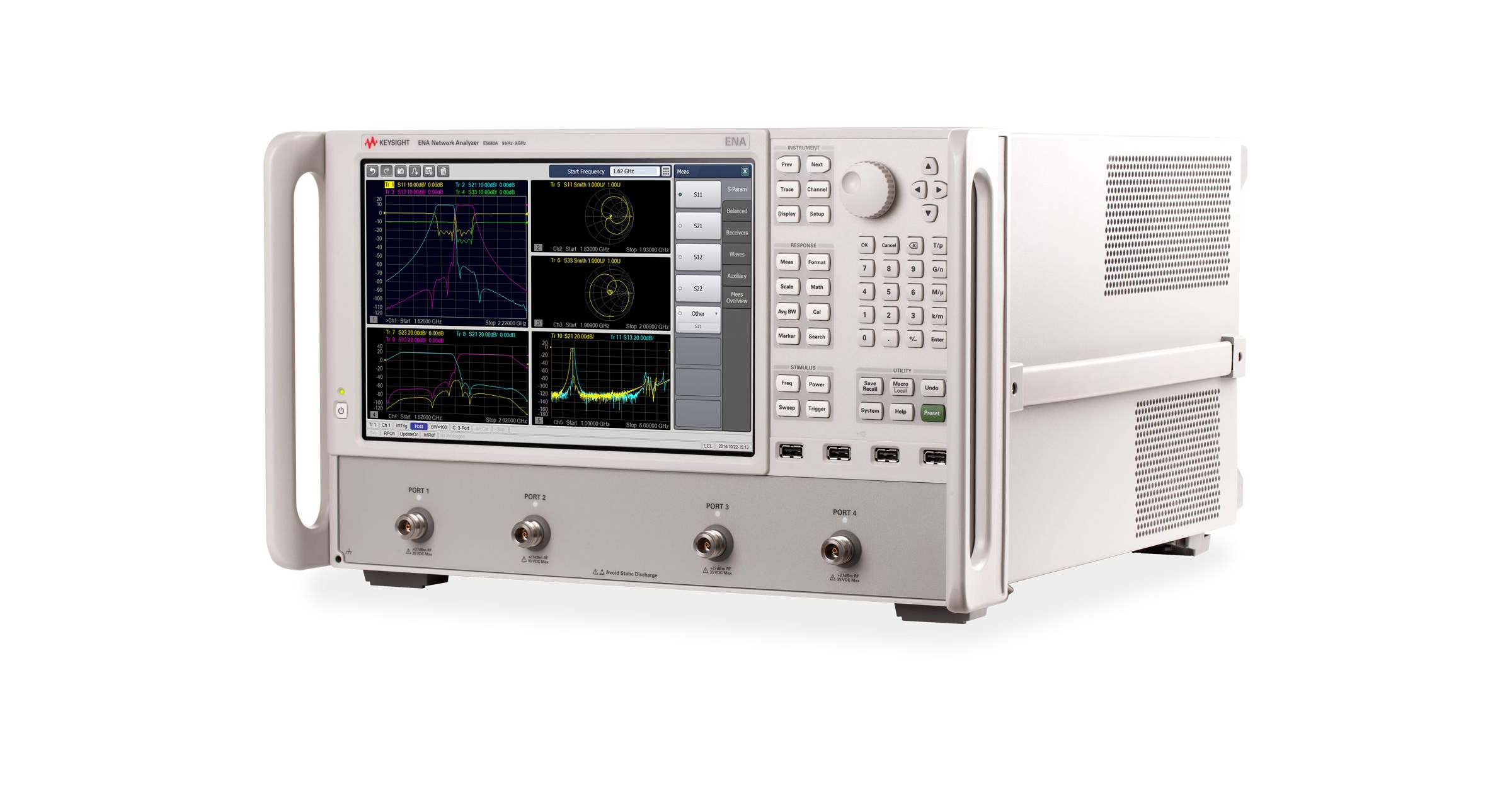

Keysight E5080A 是是德科技新一代 ENA 系列矢量网络分析仪，作为 E5071C 的升级替代机型，融合 ENA 与 PNA 系列优势，以9kHz–9GHz 宽频覆盖、152dB 超高动态范围、3ms 极速测量、触控智能操作为核心，是射频器件从研发到量产的标准测试平台，精准满足 5G、车规、通信、科研等全场景测试需求。
一、核心产品特点
1. 旗舰级射频性能，精准高效
宽频全覆盖：基础型号覆盖 9kHz–4.5/6.5/9GHz，2/4 端口灵活配置，覆盖射频主流全频段。
超高动态范围：典型值达152dB（3Hz 中频带宽），可精准测量高隔离度滤波器、低插损器件。
极速测量：401 点扫描最快3ms，大幅提升产线与研发测试效率。
超低噪声与高稳定：迹线噪声低至0.0005dBrms（10kHz IFBW），温度稳定性0.005dB/°C，长期测试数据一致可靠。
宽功率输出：源功率范围 **–90 至 + 15dBm**，适配各类有源 / 无源器件测试。
2. 全能功能，一站式测试
全参数测量：支持 S 参数、差分 / 平衡器件、放大器、混频器、滤波器、天线、电缆等测试。
高级扩展能力：内置 TDR（1ps 分辨率）用于故障定位，可选噪声系数、变频损耗、阻抗分析等功能。
内置偏置 T 型头：支持有源器件直流偏置测试，无需额外外设。
3. 智能易用，高效操作
12.1 英寸高清触控屏：直观图形界面，多窗口并行分析，简化测试流程。
代码兼容：与 E5071C 程序 / 流程无缝迁移，降低切换成本。
PathWave 软件联动：支持仿真与实测闭环验证，提升研发效率。
二、核心技术参数
参数项 关键指标
频率范围 9kHz – 4.5/6.5/9GHz
端口配置 2 端口 / 4 端口，50Ω
动态范围 典型 152dB（3Hz IFBW）
测量速度 3ms（401 点，未校正）
迹线噪声 0.0005dBrms（10kHz IFBW）
温度稳定性 0.005dB/°C
源功率范围 –90 至 + 15dBm
内置功能 TDR、偏置 T、差分测量、可选噪声系数 / 变频测试
三、适配客户与应用场景
1. 核心行业客户
通信设备厂商：5G/6G 射频前端、滤波器、PA、天线、电缆组件研发与量产测试。
汽车电子：车规级射频模块、毫米波雷达、车载通信器件测试。
半导体 / 元器件：射频芯片、无源器件、高速连接组件性能验证。
航空航天 / 国防：卫星通信、雷达系统、电子对抗设备测试。
产线制造：高吞吐量、高稳定性的批量质检与测试。
2. 高校实验室典型测试应用
射频 / 微波电路教学：S 参数、阻抗、传输 / 反射特性教学实验，覆盖本科至研究生课程。
5G / 毫米波科研：射频器件、智能超表面、新型天线性能测试与优化。
材料与器件研究：高频材料介电特性、压电 / 磁性材料阻抗分析。
TDR 与故障诊断：高速 PCB、射频线缆的阻抗与故障定位实验。
差分 / 平衡电路测试：差分放大器、平衡滤波器等现代射频电路教学与研究。
四、深圳美佳特：是德授权代理，一站式服务
深圳市美佳特科技是 Keysight 是德科技官方授权代理商，为 E5080A 及全系列 ENA 网络分析仪提供：
专业选型咨询，匹配频段、端口、功能需求；
原厂新机销售、租赁、维修校准、技术培训全流程服务；
本地化技术支持，快速响应，保障设备高效运行。
有 E5080A 采购、租赁或技术咨询需求，欢迎联系我们（189-4817-8581）
选择 E5080A，选择射频测试的行业标准；选择美佳特，选择专业、可靠的一站式测试解决方案。
