keysight FlexDCA软件如何选择眼图模板？是德FlexDCA软件-教程
FlexDCA 软件在是德科技数字通信分析仪（DCA）系列采样示波器（又称为等效时间示波器）上运行。 DCA 能够帮助您显示和分析高速信号（例如在有线通信和数据中心链路中使用的信号）的模拟属性。FlexDCA 由厂家负责安装到 DCA-X 主机上，也可以安装在计算机上来控制 DCA-M 或远程控制 DCA-X。
双击“FlexDCA”，打开FlexDCA软件

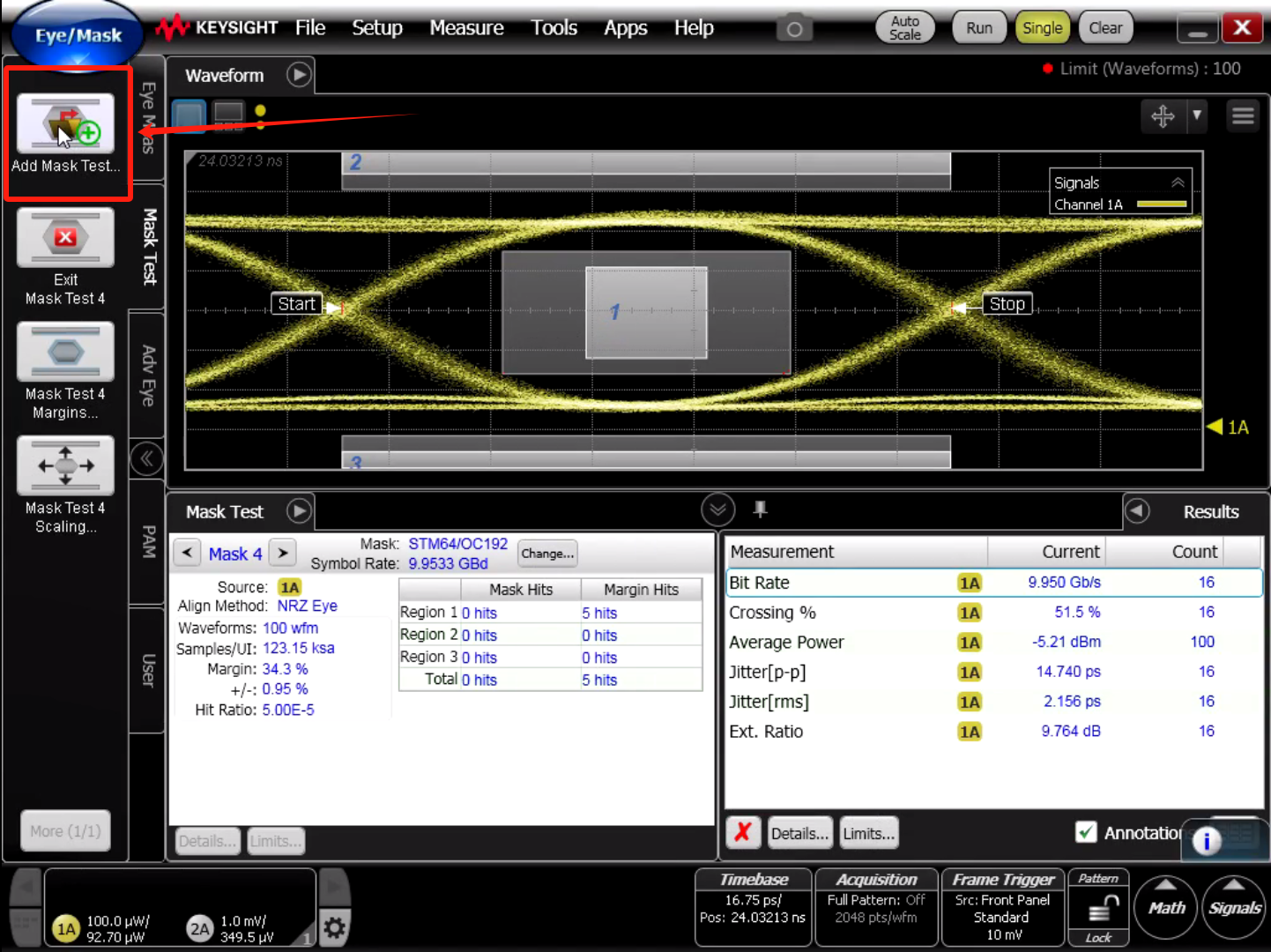

2.如果鼠标在其他选项卡，切换到“Mask Test”菜单，找“Add Mask Test”菜单并点击

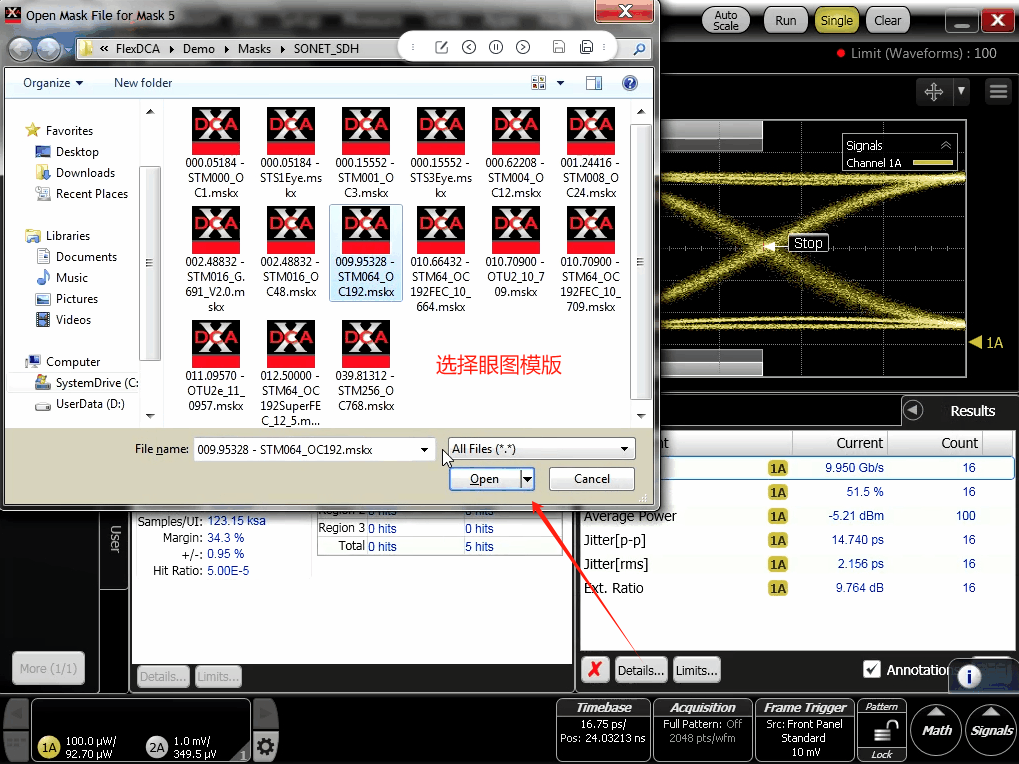

3.打开"Open Mask File for Mask 5",对话框，选择眼图模板。
注意：针对不同的应用场景，选择对应模板即可。(Masks文件下有很多不同类型的眼图模板)

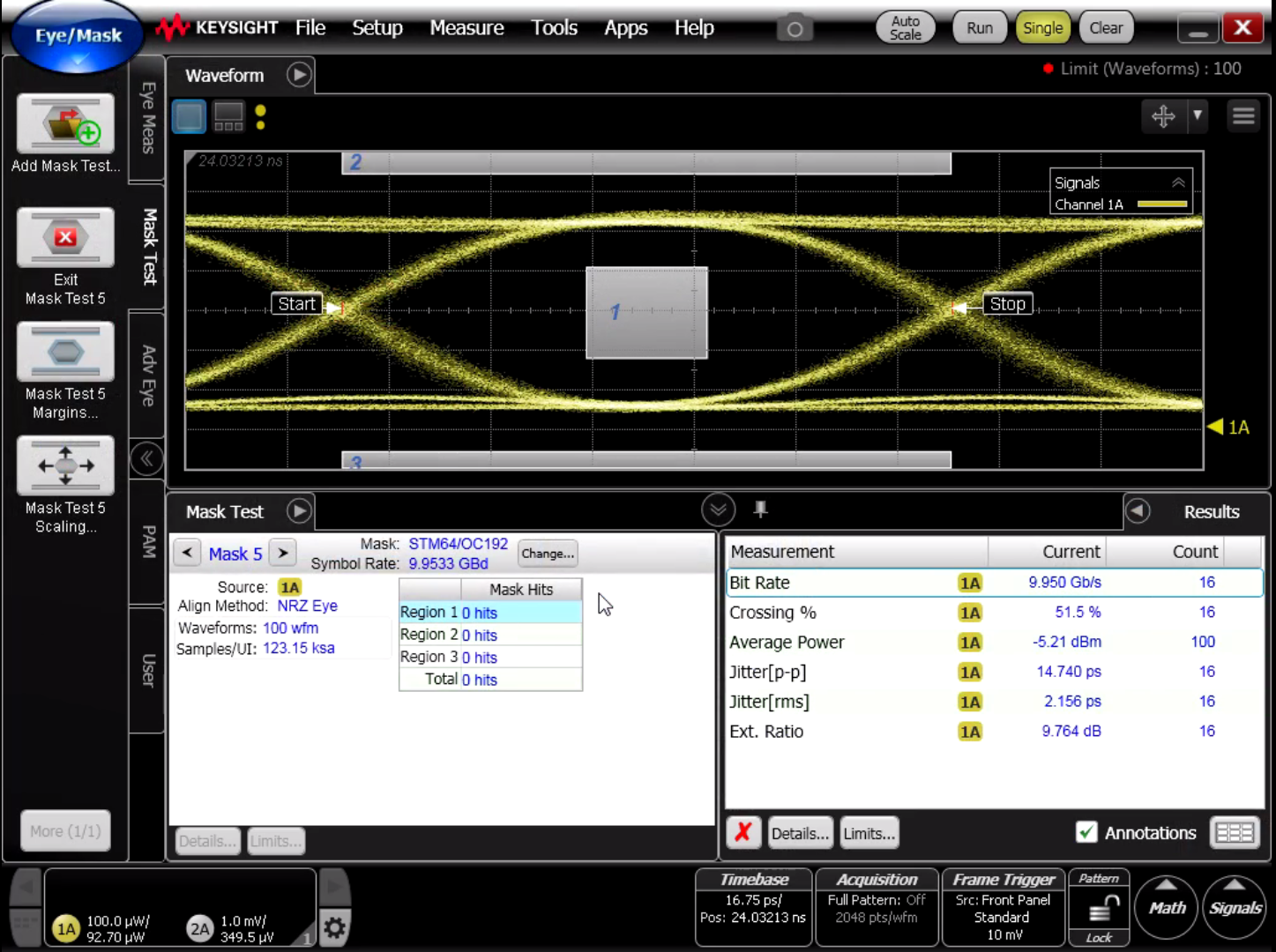

4.选择模板，点击“open”,返回界面这时候并没有运行，无法正常查看数据。

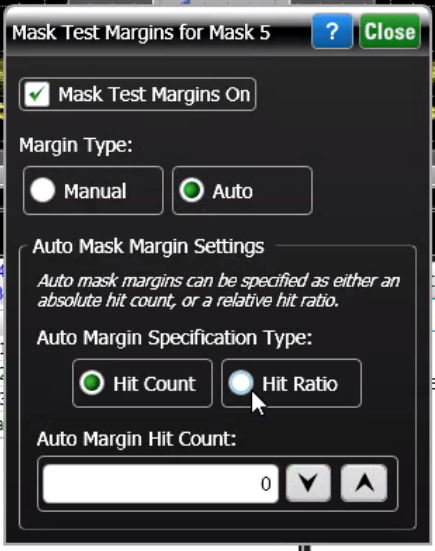

5.在“Mask Test”菜单，找“Mask Test Margins for Mask 5”菜单并点击，弹出对话框。

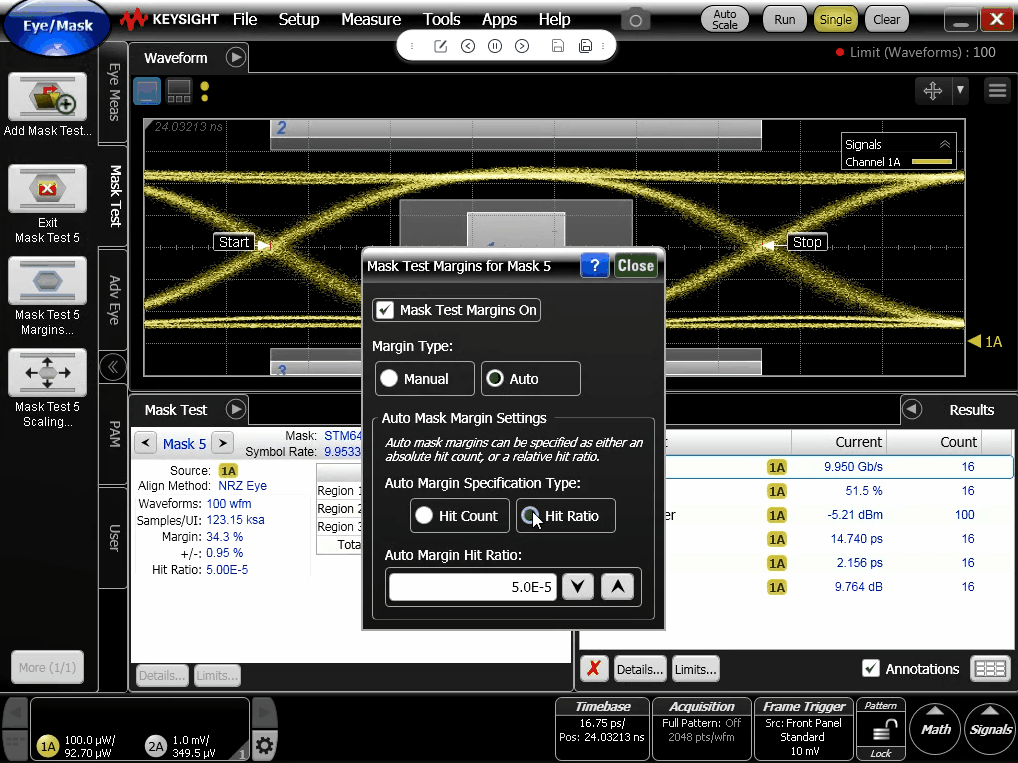

6.勾选“Mask Test Margins On”，Margin Type选择“AUTO”, Auto Mask Margin Settings选择“Hit Ratio”，如上图所示。关闭对话框即可
注意：
1.勾选“Mask Test Margins On”，为了打开测试开关。
2.Margin Type中“AUTO”自动模式，Manual手动模式
3.Auto Margin Specification Type类型有两种：
Hit Count：严格模式，不允许眼图在Margin阴影有散点。
Hit Ratio：宽松模式，眼图允许部分散点会落在Margin阴影处。

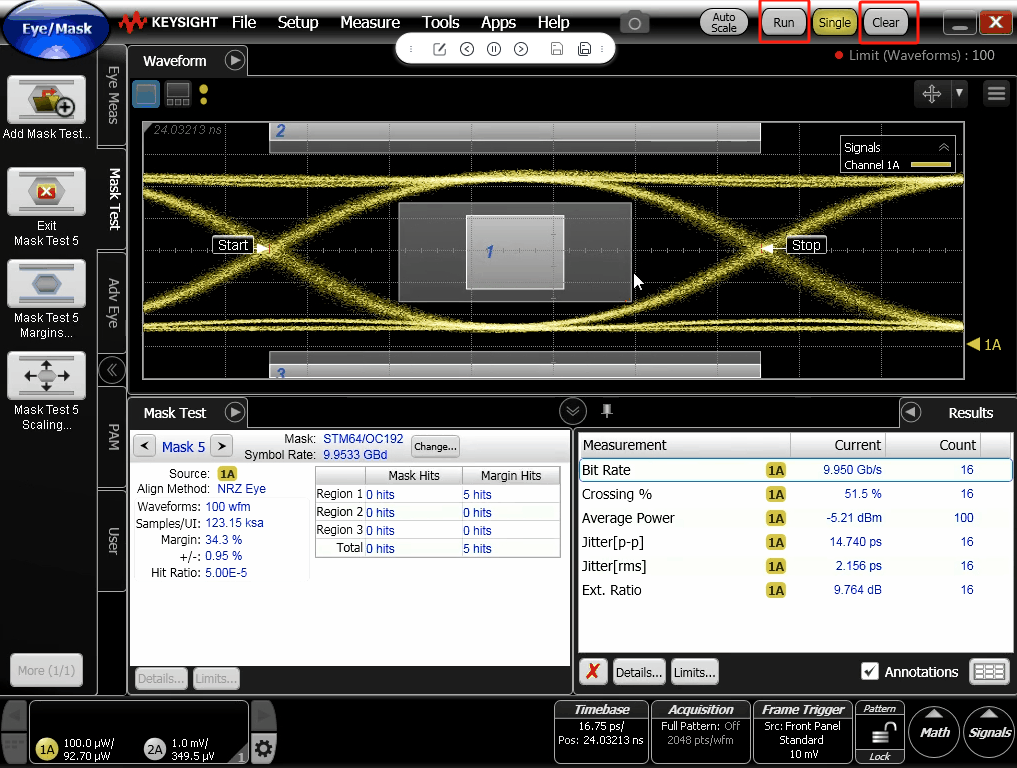

7.清除数据，重新渲染数据，可以点击“Clear”按钮。然后单击“RUN”按钮

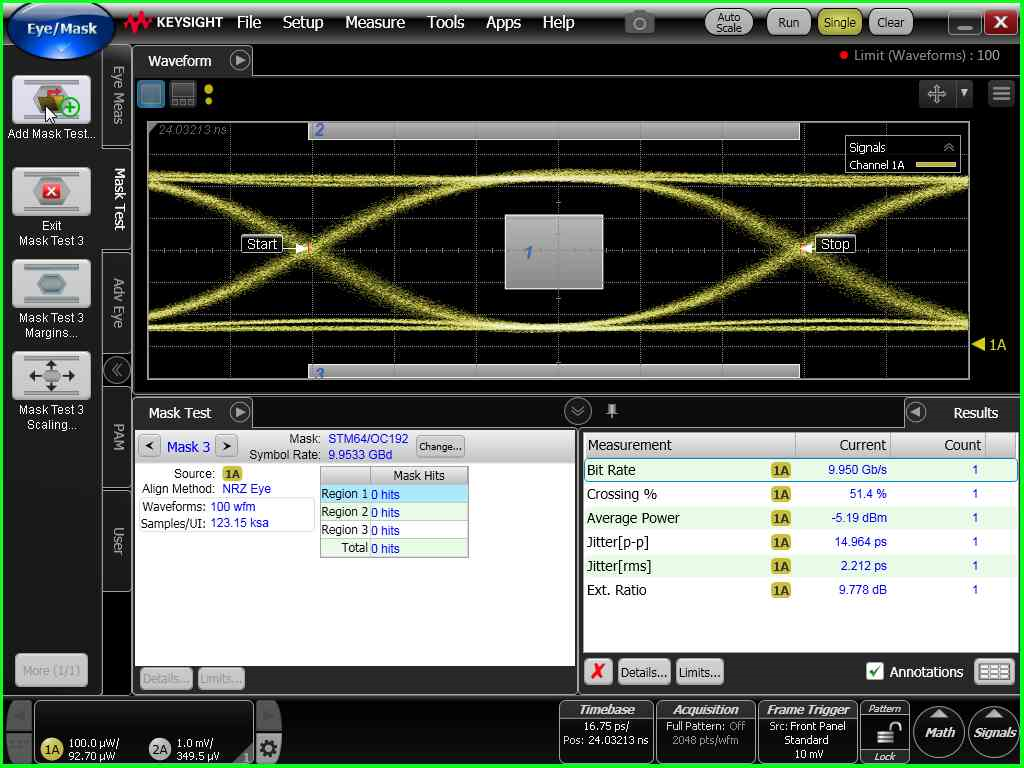

8.界面下方有两块白色区域，可查看具体的眼图测试数据。
注意：如果没有想要的眼图参数，可自定义编辑显示，下期来说哈
