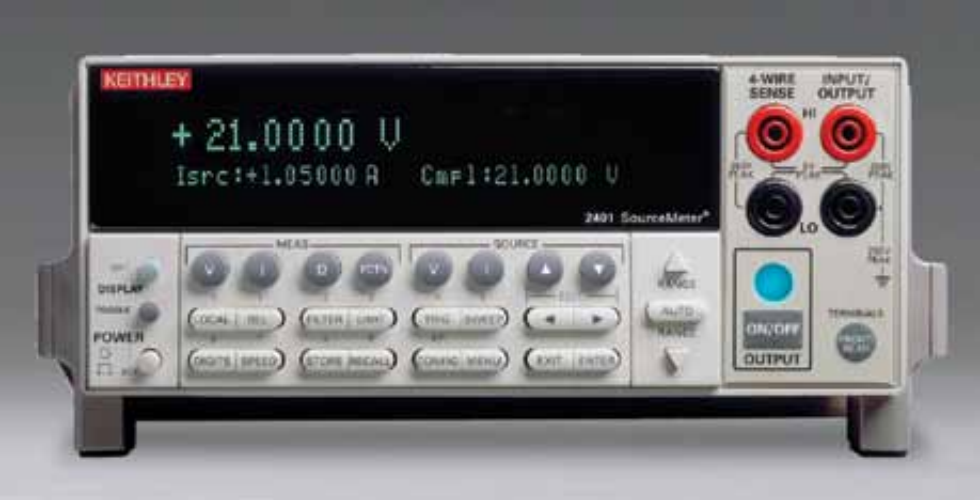

吉时利 Keithley 2401 低压数字源表 SMU 源测量单元 20V/1A 精密 I-V 测试
吉时利 Keithley 2401 低压数字源表 SMU 源测量单元 20V/1A 精密 I-V 测试
产品特点
五合一仪器：电压源、电流源、电压表、电流表、欧姆表，一台完成激励与同步测量
6½ 位显示分辨率，基础测量精度 0.012%，低噪声，小信号测量稳定
单通道，低压机型，最大输出 ±21V、±1.05A，功率 20W
支持四线制远程感应（Remote Sense），消除引线电阻带来的测量误差
内置扫描功能，可做线性 / 对数阶梯扫描，快速输出 I-V 曲线
标配 GPIB、RS-232、Trigger Link 接口，SCPI 指令，适配自动化测试系统
支持 LabTracer 软件，便捷实现 I-V 曲线绘制、数据导出
4 位半精度下最高 1700 读数 / 秒，测试效率高
核心规格
型号：Keithley（吉时利）2401
通道：单通道
最大电压：20V（极限 ±21V）
最大电流：1A（极限 ±1.05A）
最大功率：20W
分辨率：6½ 位
基础测量准确度：0.012%
电压分辨率：1μV
电流测量下限：10pA
通讯接口：GPIB、RS-232、Trigger Link
采样速率：1700 读数 / 秒（4½ 位，GPIB）
应用场景
半导体二极管、三极管、MOS 管低压 I-V 测试；光电探测器、LED、微型传感器参数测试；薄膜电阻、导电材料、柔性材料电阻率测试；高校实验室教学、科研样品直流表征；小功率电池、储能元件低压特性测试；元器件来料分选、失效分析。
相关问题解答
Q：2401 和 2400 有什么区别？
A：2401 是低压版，最高 20V；2400 最高 200V，电流同样 1A，精度体系一致，低压测试优先选 2401。
Q：是否支持四线测量？
A：支持，配备 Sense 感应端子，四线测量消除测试线电阻影响。
Q：能不能直接测 I-V 曲线？
A：本机自带扫描功能，搭配 LabTracer 软件可以直接采集、显示 I-V 曲线。
Q：可以做脉冲输出吗？
A：2401 为直流源表，不支持脉冲输出，脉冲需求可参考 2430 等型号。
Q：支持什么编程指令？
A：标准 SCPI 指令，兼容各类工控软件、Python、LabVIEW 开发。
