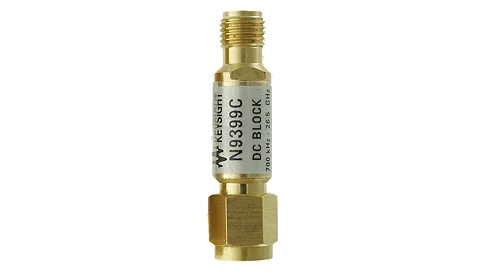

Keysight N9399C 直流阻断器，700kHz–26.5GHz，最大插损 1.2dB，回波损耗优，自动化测试系统适配。
Keysight N9399C 直流阻断器，700kHz–26.5GHz，最大插损 1.2dB，回波损耗优，自动化测试系统适配。
一、核心特点
宽带频率覆盖：700kHz–26.5GHz，覆盖主流射频 / 微波频段，适配多场景测试。
高直流耐压：50V DC最大工作电压，满足多数有源器件测试隔直需求。
超低插入损耗：典型0.9dB、最大1.2dB，减少交流信号衰减，保障测试精度。
优异回波损耗：≥15dB（全频段），阻抗匹配佳，降低信号反射干扰。
精密同轴接口：3.5mm（公 - 母），适配同类接口仪器，连接稳定可靠。
高稳定与可靠：全温区稳定，经精密网络分析仪校准，适合长期连续测试。
紧凑易集成：小型化同轴结构，可直接串入测试链路，适配台式与系统级应用。
二、详细规格
| 参数 | 规格 |
|---|---|
| 型号 | Keysight N9399C（射频直流阻断器） |
| 频率范围 | 700kHz–26.5GHz |
| 最大 DC 耐压 | 50V |
| 插入损耗 | 典型 0.9dB，最大 1.2dB |
| 回波损耗 | ≥15dB（全频段） |
| 接口 | 3.5mm（公头→母头） |
| 阻抗 | 50Ω |
| 温度稳定性 | 优异，适合高低温环境 |
| 尺寸 | 标准同轴结构，便携易安装 |
三、应用场景
射频 / 微波测试：网络分析仪、信号源、频谱仪输入端口隔直，防止直流损坏仪器。
有源器件测试：放大器、混频器、射频晶体管直流偏置隔离，避免偏置电压串入测试链路。
高速数字通信：25G/56G 高速互连、光模块电口测试隔直，保障信号完整性。
卫星与 5G 通信：基站、射频前端、卫星载荷射频链路直流隔离，提升系统稳定性。
研发与量产：高校实验室、企业研发 / 产线射频信号精密测量、批量测试链路保护。
