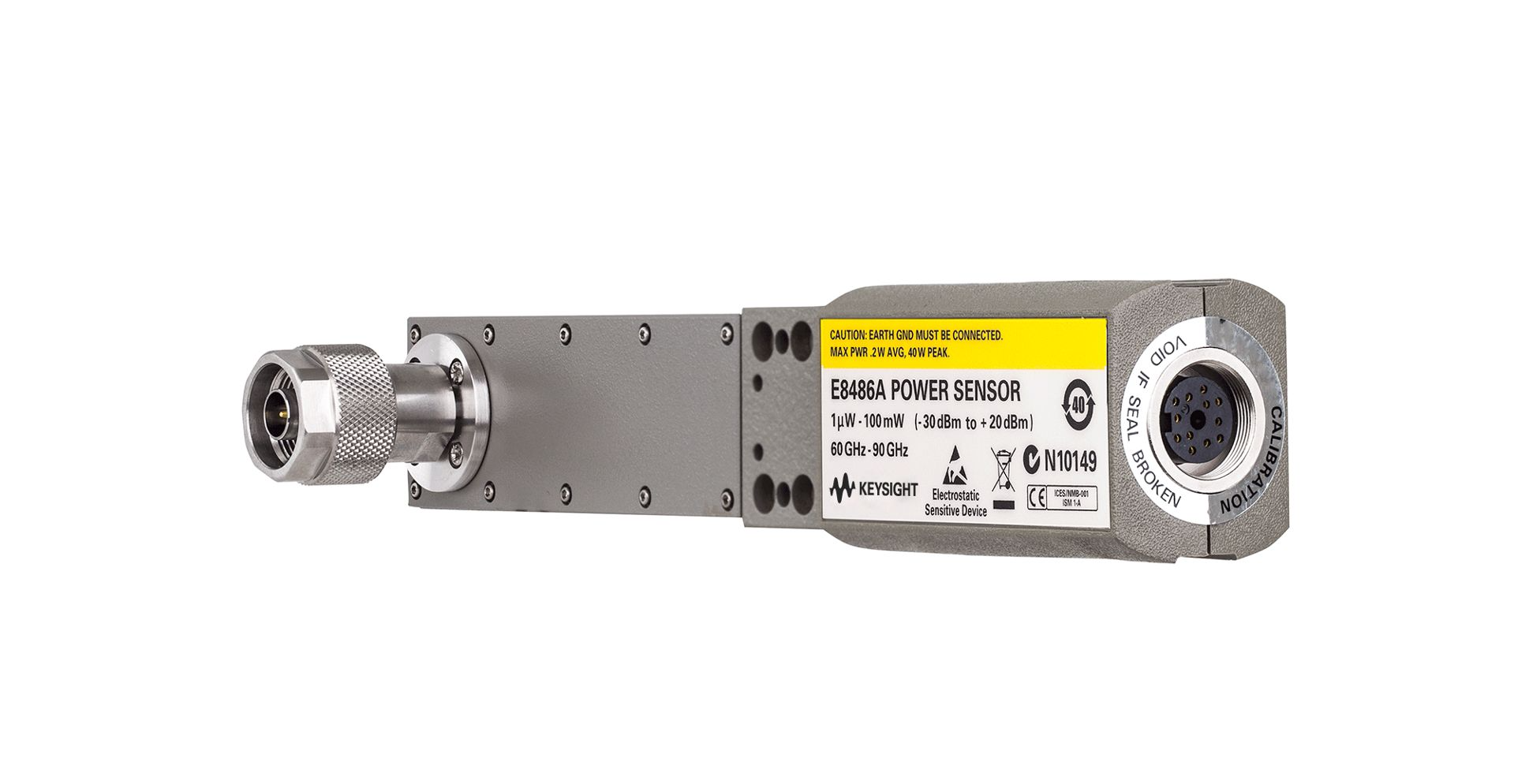

KeysightE8486A_是德功率传感器_E 频段 60-90GHz | 深圳美佳特
KeysightE8486A_是德功率传感器_E 频段 60-90GHz | 深圳美佳特
一、核心特点
E 频段全覆盖：60–90GHz，精准匹配毫米波 E 频段应用。
超宽功率范围：-60~+20dBm，覆盖小信号至大功率测量。
低失配设计：驻波比1.06（回波损耗 > 30dB），测量更准。
内置校准端口：50MHz/50Ω N 型，快速校准、可溯源 NIST。
多功率计兼容：适配 EPM/EPM-P/P 系列及 VXI/E1416A 等型号。
高线性度：-30~+10dBm 误差 **<±1%，+10~+20dBm<±2%**。
工业级可靠：金属波导结构，适配实验室与产线长期测试。
二、详细规格
| 参数 | 规格 |
|---|---|
| 型号 | Keysight E8486A（波导功率传感器） |
| 频率范围 | 60–90GHz（E 频段） |
| 功率范围 | -60~+20dBm（标准）；-30~+20dBm（高精度） |
| 波导接口 | UG-387/U，EIA WR-12 |
| 驻波比（SWR） | 1.06（典型） |
| 校准端口 | 50MHz，50Ω，N 型 |
| 线性度 | -30~+10dBm：<±1%；+10~+20dBm：<±2% |
| 兼容功率计 | EPM/EPM-P/P 系列、E1416A、43X 系列等 |
| 尺寸 / 重量 | 38×199×60mm / 0.4kg |
| 质保 | 1 年官方保修 |
三、应用场景
5G/6G 毫米波：E 频段（60–90GHz）基站、终端功率校准与验证。
卫星通信：星上载荷、地面站 E 频段发射 / 接收功率测试。
雷达系统：毫米波雷达发射功率、天线增益与链路损耗测量。
高速数据互连：800G/1.6T 光模块、硅光 E 频段调制器 / 探测器测试。
研发与量产：毫米波器件、模块的实验室研发与产线一致性测试。
