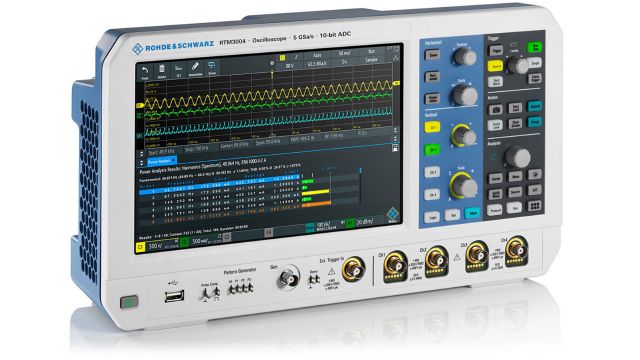

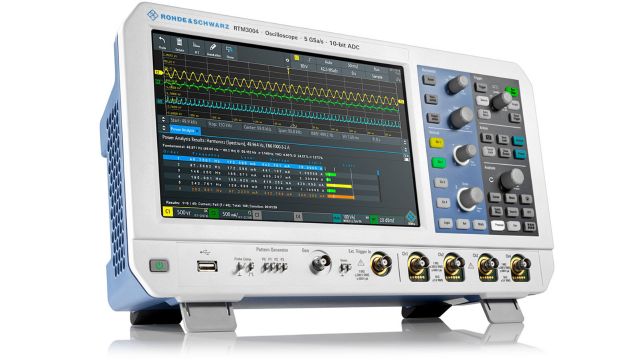

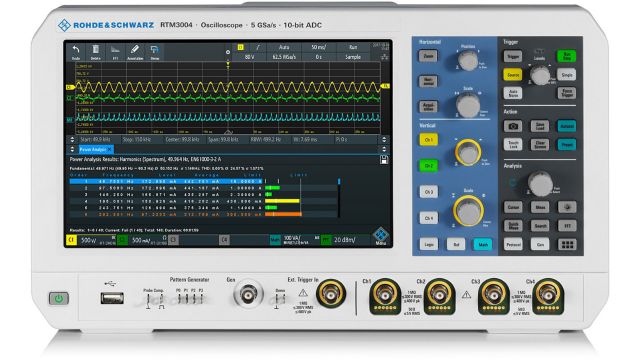

R&S RTM3004 100MHz-1GHz 4 通道高分辨率数字示波器 | 罗德与施瓦茨
R&S RTM3004 100MHz-1GHz 4 通道高分辨率数字示波器 | 罗德与施瓦茨
1. 品牌介绍
罗德与施瓦茨（Rohde & Schwarz，R&S）是全球领先的电子测试测量、广播与媒体技术解决方案供应商，成立于 1933 年，总部位于德国慕尼黑。在示波器、信号源、频谱分析仪等测试仪器领域拥有深厚技术积累，产品以高精度、高可靠性、强扩展性著称，广泛服务于通信、航空航天、汽车电子、半导体、工业电子等行业，是全球工程师信赖的测试测量品牌。
2. 产品特点
高分辨率信号采集：标配 10 位 ADC，较传统 8 位示波器精度提升 4 倍；高分辨率模式下可达 16 位，垂直灵敏度低至 500μV/div，全带宽低噪声，精准还原大信号中的微小细节。
高速采样与大存储：单通道实时采样率 2.5GS/s，交织模式最高 5GS/s；标配 40Mpts / 通道存储深度，交织模式 80Mpts，选配 RTM-K15 选件实现 400Mpts 分段存储，支持长时程信号无丢失捕获。
灵活带宽升级：基础带宽 100MHz，可通过软件选件无缝升级至 200MHz、350MHz、500MHz 或 1GHz，适配不同测试需求，保护投资Rohde & Schwarz。
智能触控交互：10.1 英寸 1280×800 高分辨率电容式触摸屏，支持缩放、滑动等智能手机式手势操作，波形更新速率最高 64,000 波形 / 秒，操作高效直观。
混合信号测试能力：选配 RTM-B1 选件升级为 MSO 模式，新增 16 路数字通道，实现 4 路模拟 + 16 路数字信号同步采集与分析，适配嵌入式系统调试。
丰富测量与协议分析：内置电压、频率、相位等 20 + 种自动测量功能，支持 FFT 频谱分析、波形比较；可选 I2C、SPI、UART、CAN/LIN、ARINC 429 等协议触发与解码，简化总线调试。
稳定可靠性能：时基精度 ±2.5ppm，通道间 skew < 200ps，支持多种触发模式（边沿、脉宽、视频等），确保复杂信号捕获稳定性。
3. 产品规格
| 参数项 | 规格参数 |
|---|---|
| 模拟通道数 | 4 通道 |
| 基础带宽 | 100MHz（可升级至 200/350/500/1000MHz） |
| 实时采样率 | 单通道 2.5GS/s，交织模式 5GS/s |
| ADC 分辨率 | 10 位（标配），高分辨率模式 16 位 |
| 存储深度 | 标配 40Mpts / 通道，交织 80Mpts；可选 400Mpts 分段存储 |
| 垂直灵敏度 | 500μV/div–10V/div（1MΩ/50Ω） |
| 显示屏 | 10.1 英寸电容触摸屏，1280×800 像素 |
| 波形更新率 | 最高 64,000 波形 / 秒 |
| 触发类型 | 边沿、脉宽、视频、协议等 |
| 协议支持 | I2C、SPI、UART、CAN/LIN、ARINC 429（可选） |
| MSO 扩展 | 16 路数字通道（RTM-B1 选件） |
| 时基范围 | 0.5ns/div–500s/div |
| 时基精度 | ±2.5ppm（23℃） |
4. 应用场景
嵌入式系统开发：MCU/ARM/FPGA 等芯片调试，I2C/SPI/CAN 等串行总线信号捕获与协议解码，同步分析模拟电源与数字控制信号。
电源电子测试：开关电源纹波、瞬态响应、EMI 噪声分析，10 位高分辨率精准捕捉低噪声信号，适配电源研发与质量检测。
通信电路测试：射频前端、基带信号、调制信号分析，高带宽与高速采样满足无线通信、物联网设备信号测试需求。
工业电子与汽车电子：工业控制电路、传感器信号、汽车总线（CAN/LIN）调试，混合信号模式适配复杂车载电子系统测试。
教育与科研：高校电子工程教学、实验室信号分析，操作便捷、功能全面，满足基础与进阶实验需求。
