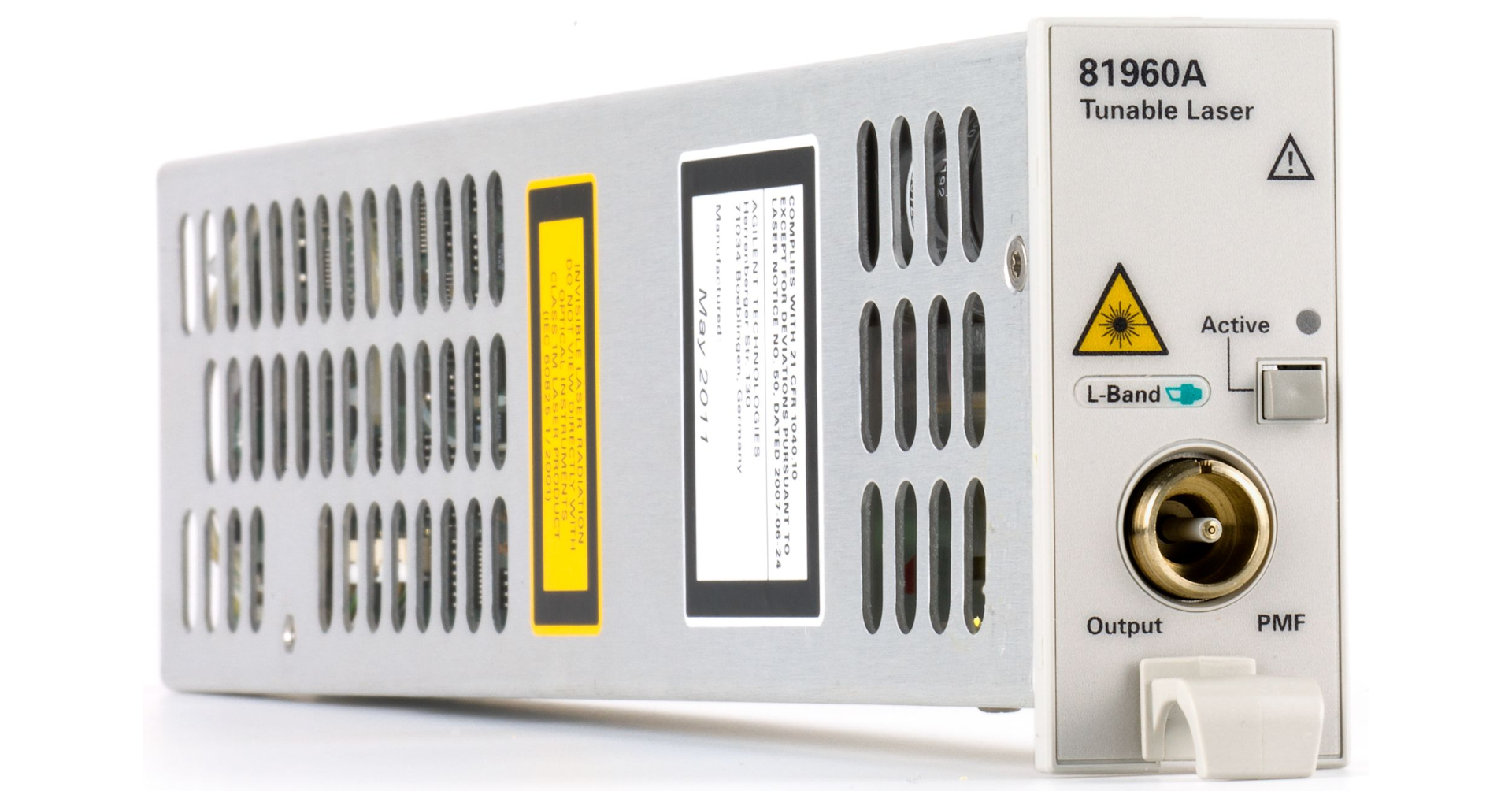

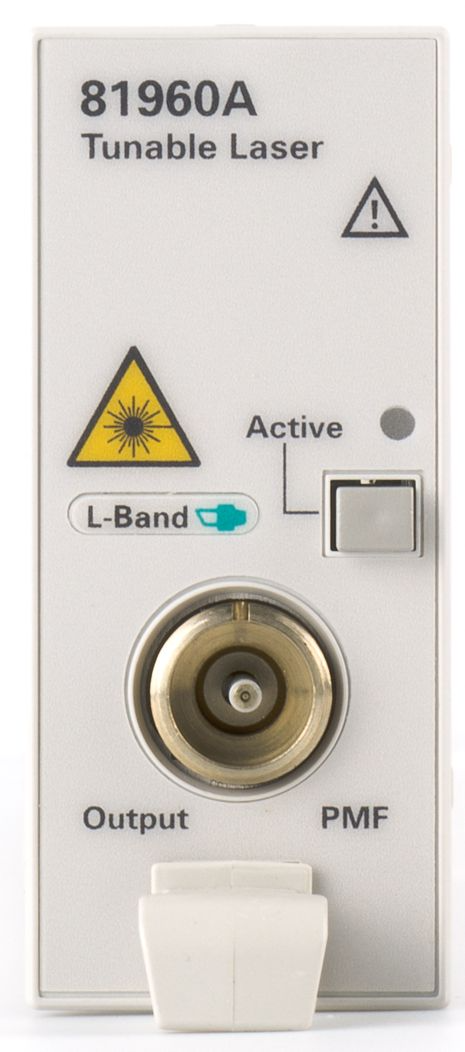

KEYSIGHT 81960A 快速扫描紧凑型可调谐激光源
一、品牌介绍
是德科技（KEYSIGHT）是全球领先的电子测量解决方案提供商，在光通信、射频微波、数字测试等领域拥有深厚技术积累。其可调谐激光源系列产品依托先进光学设计与精密控制技术，为光器件表征、系统测试提供稳定、精准的信号激励，广泛服务于光通信、半导体、科研等行业，助力用户提升测试效率与产品质量。
二、产品特点
超宽波段覆盖：测量范围 1505nm-1630nm，完整覆盖光通信 C+L 波段，满足 DWDM 系统全频段测试需求。
高速双向扫描：支持双向连续无跳模扫描，80nm 扫描范围内最高速度达 200nm/s，双向扫描重复率超 2 次 / 秒，适配实时校准与批量测试。
高精度波长控制：波长绝对精度 ±10pm，相对精度 ±7pm，波长重复性 ±2.5pm，保障器件测试数据精准可靠Keysight。
高功率稳定输出：最大输出功率 + 14dBm，功率范围 + 6dBm 至 + 14dBm 可调，功率稳定性 ±0.01dB，适配高功率器件测试Keysight。
内置优化功能：集成受激布里渊散射（SBS）抑制功能，提升高功率测试稳定性；支持 N7700A 测量引擎，兼容 816x 即插即用驱动与 SCPI 命令，实现自动化测试。
便捷集成与控制：紧凑型模块设计，适配多通道测试系统；支持远程编程控制，可与功率计、光谱分析仪等设备联动，构建完整测试方案。
三、产品规格
| 参数项 | 规格参数 |
|---|---|
| 波长范围 | 1505nm - 1630nm（C+L 波段） |
| 波长绝对精度 | ±10pm（典型值 ±5pm） |
| 波长相对精度 | ±7pm（典型值 ±3pm） |
| 波长重复性 | ±2.5pm（典型值 ±1.5pm） |
| 最大扫描速度 | 200nm/s（80nm 扫描范围） |
| 双向扫描重复率 | >2 次 / 秒 |
| 输出功率范围 | +6dBm 至 +14dBm（峰值 + 14dBm） |
| 功率稳定性 | ±0.01dB（典型值） |
| 扫描模式 | 双向连续无跳模扫描 |
| 控制接口 | 兼容 N7700A、816x 驱动，支持 SCPI 命令 |
| 特殊功能 | 内置 SBS 抑制功能 |
应用场景
DWDM 器件测试：用于密集波分复用器、解复用器、光滤波器等无源器件的插入损耗、隔离度、波长响应等参数测试，适配 C+L 波段全频段表征。
光放大器评估：对 EDFA、拉曼放大器等光有源器件的增益平坦度、噪声系数、饱和输出功率等性能进行精准测试，优化放大器设计。
光收发器研发：为光模块、光收发器的波长稳定性、调制特性、消光比等关键指标测试提供稳定激励信号，保障产品性能达标。
光学材料与器件表征：用于光学薄膜、光纤、波导等材料的光谱透过率、反射率测量，支撑材料研发与质量管控。
系统集成与产线测试：适配光通信系统集成测试与产线批量测试场景，通过自动化测试流程提升测试效率，降低生产成本。
