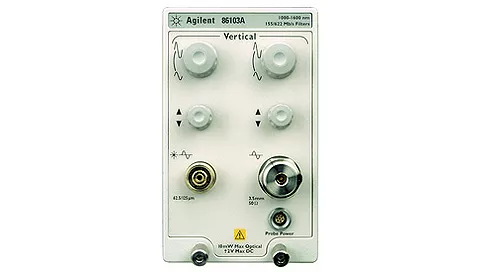

Keysight 86103A 光电插件模块 | 适配 86100 系列 DCA 主机
Keysight 86103A 光电插件模块 | 适配 86100 系列 DCA 主机
一、品牌介绍
是德科技（Keysight Technologies）专注于电子测量与测试领域，提供覆盖通信、半导体、通用电子等行业的测试解决方案，产品包括数字通信分析仪、示波器、信号源、光测试仪器等，助力用户实现精准测量、高效研发与质量保障。
二、产品特点
双通道一体化设计：集成 20 GHz 电信号通道与 2.8 GHz 光信号通道，单模块实现光电信号同步测量，简化测试系统搭建。
宽波长光接收能力：光通道覆盖 1000–1600 nm 波长，适配 9/125、50/125、62.5/125 等多模光纤，支持多类型光器件直接测试。
内置可切换参考滤波器：集成 155/622 Mb/s、1063/1250 Mb/s 速率专用硬件滤波器，可自动切换构成校准参考接收机，满足 SDH/SONET、光纤通道、千兆以太网一致性测试。
低噪声高灵敏度：光通道典型 rms 噪声 1 μW（155/622 Mb/s）、1.5 μW（1063/1250 Mb/s）；电通道典型 rms 噪声 0.25 mV（12.4 GHz）、0.5 mV（20 GHz），保障微弱信号测量精度。
主机兼容性强：无缝适配 86100A、86100B、86100C 等 Infiniium DCA/DCA‑J 系列主机，支持多模块扩展，构建多通道测试系统。
便捷测量配置：支持前面板与远程（GPIB）滤波器切换，减少设置时间，提升测量重复性与测试效率。‘
三、产品规格
| 参数项 | 规格值 |
|---|---|
| 产品类型 | 光电一体化插件模块 |
| 适配主机 | 86100A/B/C Infiniium DCA/DCA‑J |
| 电通道带宽 | 20 GHz |
| 电接口 | 3.5 mm 阳头，差分输入 |
| 电通道最大输入 | ±2 Vdc |
| 电通道 rms 噪声 | 0.25 mV（12.4 GHz），0.5 mV（20 GHz） |
| 光通道带宽 | 2.8 GHz |
| 光波长范围 | 1000–1600 nm |
| 光通道 rms 噪声 | 1 μW（155/622 Mb/s），1.5 μW（1063/1250 Mb/s） |
| 光纤适配 | 9/125、50/125、62.5/125 μm 多模光纤 |
| 内置滤波器 | 155/622 Mb/s、1063/1250 Mb/s（可切换） |
| 连接器选项 | 012：标准 FC/PC 光连接器 |
| 工作温度 | 0 °C–55 °C |
四、应用场景
光通信器件测试：用于 SFP、GBIC 等光模块的眼图、抖动、消光比测试，验证器件传输性能与一致性。
通信系统一致性测试：支持 SDH/SONET（155/622 Mb/s）、光纤通道（1063 Mb/s）、千兆以太网（1250 Mb/s）等标准的物理层一致性验证。
研发与验证：在光收发器、光接口芯片研发阶段，测量信号质量、传输损耗与抖动特性，支撑产品优化。
产线批量测试：集成至自动化测试系统，实现光器件电‑光、光‑电转换性能快速检测，保障出厂质量。
实验室科研：用于光通信原理验证、新型光器件性能评估，提供精准光电信号测量数据。
