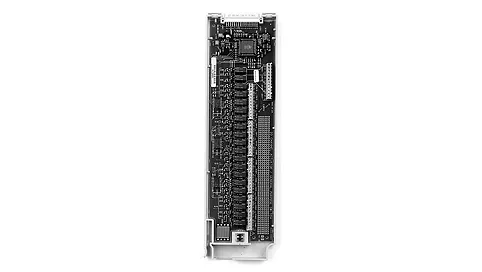

Keysight 34903A 20 通道通用开关模块 | 适配 34970A/34972A
主要特性：
Keysight 34903A 是面向 34970A/34972A 数据采集平台的 20 通道通用开关模块，采用 20 个独立 SPDT 锁存继电器设计，满足 300 V、1 A 信号切换需求，额定功率 50 W，带宽 10 MHz。模块可实现被测设备电源循环、指示灯控制及外部执行器驱动，支持与其他开关模块组合扩展系统功能，适配工业自动化、数据采集及测试测量场景，提供灵活稳定的信号控制能力。
Keysight 34903A 20 通道通用开关模块 | 适配 34970A/34972A
一、产品特点
多通道独立控制：集成 20 个独立单刀双掷（SPDT）锁存继电器，支持 20 路信号独立切换，可灵活分配至不同测试或控制节点，满足多通道并行操作需求。
宽电压电流适配：触点额定电压 300 V、电流 1 A，额定功率 50 W，可覆盖多数工业信号与低压电源切换场景，适配不同类型外部设备驱动需求。
高带宽快速切换：带宽达 10 MHz，支持高频信号切换，满足快速数据采集与实时控制场景，提升系统响应效率。
模块化灵活扩展：与 34970A/34972A 数据采集 / 开关单元无缝兼容，可与矩阵、多路复用器等模块组合，搭建定制化开关系统，适配多样化测试与控制方案。
稳定可靠设计：锁存继电器结构降低功耗，触点寿命与切换稳定性优异，适应工业环境长期稳定运行，保障长期使用可靠性。
二、产品规格
表格
| 参数项 | 规格值 |
|---|---|
| 产品类型 | 20 通道执行器 / 通用开关模块 |
| 适配主机 | 34970A/34972A 数据采集 / 开关单元 |
| 通道配置 | 20 路独立 SPDT 锁存继电器 |
| 额定电压 | 300 V（触点最大） |
| 额定电流 | 1 A（触点最大） |
| 额定功率 | 50 W |
| 带宽 | 10 MHz |
| 输入电容 | ＜10 pF |
| 工作温度 | 0 °C–55 °C |
| 触点类型 | SPDT（Form C）锁存继电器 |
| 切换速度 | 120 通道 / 秒 |
三、应用场景
工业自动化控制：用于生产线设备电源循环控制、状态指示灯切换、外部电磁阀 / 继电器驱动，实现自动化流程有序运行。
数据采集扩展：作为 34970A/34972A 的扩展模块，增加多通道信号输入能力，适配温度、电压、电流等多参数数据采集系统。
测试测量系统：在电子测试中实现多被测设备轮流测试、信号路径切换，或配合传感器实现多测点信号采集，提升测试效率。
实验室与科研：用于实验设备控制、信号路由，支持多设备协同测试与数据采集，满足科研场景多样化控制需求。
