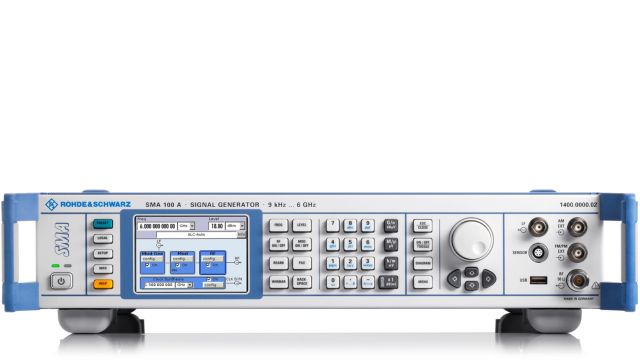

R&S SMA100A 模拟信号发生器
R&S SMA100A 模拟信号发生器
1. 产品简介
2. 产品参数
频率参数：频率范围9kHz至6GHz；频率分辨率0.01Hz；频率准确度±（参考振荡器准确度+1×10⁻⁹×设定频率）；内置高稳定性恒温晶体振荡器（OXCO），可选配更高性能参考源；频率设置时间＜700μs（全频率/电平范围），列表模式下＜450μs。
信号质量：单边带相位噪声典型值-134dBc（1GHz载波，20kHz偏移，1Hz测量带宽），选配SMA-B22选件后可达-141dBc；宽带噪声-162dBc（1GHz载波，＞40MHz偏移，9dBm电平，1Hz测量带宽）；非谐波抑制＜-96dBc（载波偏移＞10kHz，f＜750MHz，选配SMA-B22选件）。
输出电平：电子衰减器模式（SMA-B103/B106选件）：-145dBm至+30dBm；无衰减器模式（SMA-B103L/B106L选件）：-20dBm至+30dBm；高功率模式下可达到+24dBm至+28dBm（全频段）；电平准确度±0.5dB（典型值，1GHz，0dBm）。
调制功能：支持AM、FM、相位调制（φM）、脉冲调制；AM调制深度0%至100%，调制频率10Hz至1MHz；FM频偏0Hz至100kHz（选配SMA-B20/B22选件可扩展）；相位调制偏差0°至360°；内置低频信号发生器，可选配多功能发生器（SMA-K24），支持多种波形及噪声调制。
扩展功能：可选配低抖动时钟合成器（SMA-B29），提供100kHz至1.5GHz差分时钟信号；支持NRP-Zxx功率传感器连接，可直接进行精准功率测量；支持GPIB、LAN、USB远程控制，兼容SCPI指令集。
物理与环境：机箱高度2U，19英寸标准机箱，占用空间小；工作温度0℃至45℃，存储温度-40℃至70℃；电源要求100V至240V AC，50/60Hz。
3. 应用场景
研发测试领域：适用于射频组件、混合信号IC、数模/模数转换器等产品的研发验证，可提供高纯度信号用于相位噪声测试、灵敏度测试、抗干扰测试等，助力工程师优化产品设计，验证产品性能极限，尤其适配对信号质量要求极高的研发场景。
生产测试领域：凭借快速的频率与电平设置速度，适配自动化测试系统，可高效完成射频器件、通信模块、消费电子产品的批量测试，支持快速跳频模式，可灵活寻址大量频率与电平对，大幅提升生产测试效率，降低测试成本，保障产品一致性。
航空航天与国防领域：用于雷达设备、导航系统、通信终端等军工产品的测试与校准，可模拟复杂射频环境，提供稳定、精准的测试信号，满足国防军工领域对测试设备高可靠性、高准确性的严苛要求。
维修与维护领域：适配各类射频设备的故障诊断与维修，可生成精准的测试信号，快速定位设备故障点，广泛应用于通信基站、广播电视设备、工业控制设备等的维护工作，提升维修效率与准确性。
科研与教育领域：作为高校、科研机构射频测试相关专业的教学与科研工具，可直观展示模拟信号生成、调制原理及射频测试流程，助力科研人员开展射频技术研究，培养学生的实践操作能力。
