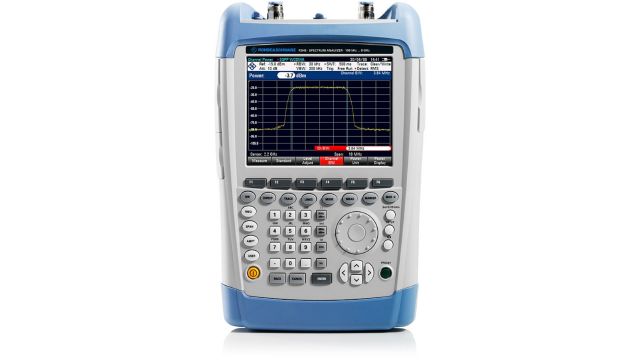

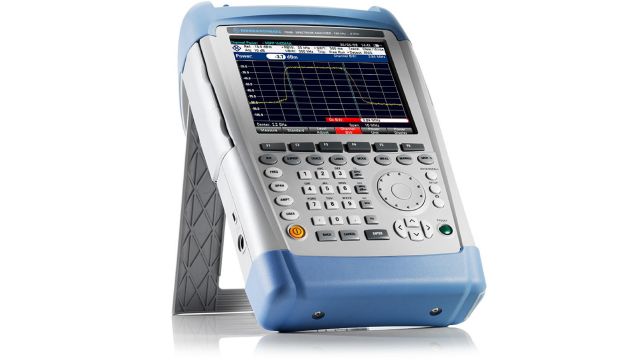

R&S FSH4 手持式频谱分析仪 9kHz-3.6GHz 高精度便携射频测试仪器

1. 品牌介绍

罗德与施瓦茨（R&S）是1933年成立于德国慕尼黑的全球领先技术集团，业务涵盖测试测量、技术系统、网络与网络安全，致力于打造更安全的互联世界。公司拥有近百年创新历史，由Lothar Rohde博士和Hermann Schwarz博士创立，秉持“唯创新永恒”的理念，在射频工程领域持续深耕。其产品采用高度垂直一体化架构，核心组件自主研发生产，确保高品质与高可靠性，业务遍及全球70多个国家和地区，在中国设有完善的服务网络，为各行业提供专业的测试测量解决方案，是航空航天、通信、广电等领域值得信赖的合作伙伴。

2. 产品特点

• 高精度测量性能：显示平均噪声电平（DANL）开前置放大器时可达-163dBm（1Hz），关前置放大器为-143dBm（1Hz）；500MHz、1MHz偏移下相位噪声低至-127dBc/Hz，分辨率带宽1Hz-3MHz，可清晰分辨微弱信号，测量不确定度＜0.5dB，确保测试数据精准可靠。

• 多功能集成设计：集频谱分析、天馈线测试、矢量网络分析（选配）、功率测量、干扰分析、矢量电压表、脉冲测量、调制分析于一体，单台设备可替代多台分立仪器，大幅简化现场测试流程，降低测试成本。

• 便携耐用，适配现场场景：机身含电池仅重约3kg，单手可持，设计紧凑；配备可更换锂离子电池，最长可连续工作4.5小时，满足长时间现场测试需求；防溅坚固外壳，能适应野外、工业等恶劣现场环境，具备出色的环境适应性。

• 便捷操作与数据管理：配备高分辨率、阳光下可读的彩色LCD显示屏，操作界面直观，通过键盘和旋钮可快速选择功能；支持SD存储卡存储测量数据，配备LAN和USB接口，可实现远程控制与数据导出，搭配R&S®FSH4View软件，方便测量结果的存档与后处理。

• 丰富内置硬件：内置跟踪信号发生器，用于无源器件（滤波器、电缆、天线）的扫频测试；内置VSWR电桥，带直流偏置功能，可直接测量驻波比、回波损耗，无需外接额外设备，提升测试效率。

•


3. 产品规格

• 频率范围：基础版（FSH4.04）9kHz～3.6GHz，部分型号100kHz～3.6GHz，满足多数射频测试场景需求。

• 输入特性：最大输入电平+15dBm（典型值），三阶截点（TOI）+15dBm（典型值），动态范围优异，可承受较高输入信号，避免设备损坏。

• 测量功能参数：解调带宽最大20MHz，支持LTE等宽带信号分析；可测量信道功率、邻道泄漏比（ACLR）、频谱辐射模板（SEM）、占用带宽（OBW）等多种信号参数；支持VSWR、回波损耗、电缆损耗、故障点定位（DTF）等天馈线测试功能。

• 物理与续航参数：重量约3kg（含电池），尺寸紧凑适配手持；可更换锂离子电池，续航最长4.5小时；防护等级符合防溅标准，适应恶劣现场环境；配备高分辨率彩色LCD显示屏，阳光下可读。

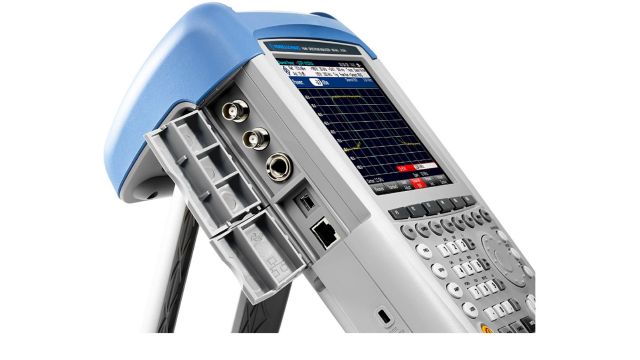

• 接口与控制：配备LAN、USB接口，支持远程控制与数据传输；支持SD存储卡存储，可便捷导出测量数据；支持R&S®FSH4View软件进行数据后处理与存档。

• 可选配置：可选配双通道矢量网络分析功能，支持S参数测量（S11, S21, S12, S22）；可搭配R&S功率探头，实现频率高达18GHz的精准功率测试。

4. 应用场景

• 通信领域：适用于移动通信基站、专网通信设备的安装、调试与维护，可进行信号功率测量、信道分析、干扰排查，以及天馈线故障定位（DTF），保障通信网络稳定运行；同时可用于无线通信终端的射频性能测试。

• 广播电视领域：用于广播电视发射台的调试与维护，可测量发射信号的功率、频谱纯度、邻道泄漏等参数，排查信号干扰，确保广播电视信号稳定传输，符合相关行业标准。

• 工业与物联网领域：适配工业无线设备、物联网终端的射频测试，可进行频谱分析、干扰定位，验证设备射频性能，保障工业物联网系统的稳定通信；同时可用于工业射频设备的日常检修与故障诊断。

• 无线电监测领域：用于无线电频谱监测、非法信号排查与定位，可快速捕捉微弱干扰信号，分析信号特征，协助相关部门进行频谱资源管理，维护无线电通信秩序。

• 实验室与科研领域：可作为实验室常规射频测试工具，用于射频器件、模块的性能测试与研发验证；同时适用于高校、科研机构的射频相关教学与科研实验，提供精准的测量数据支持。

•
