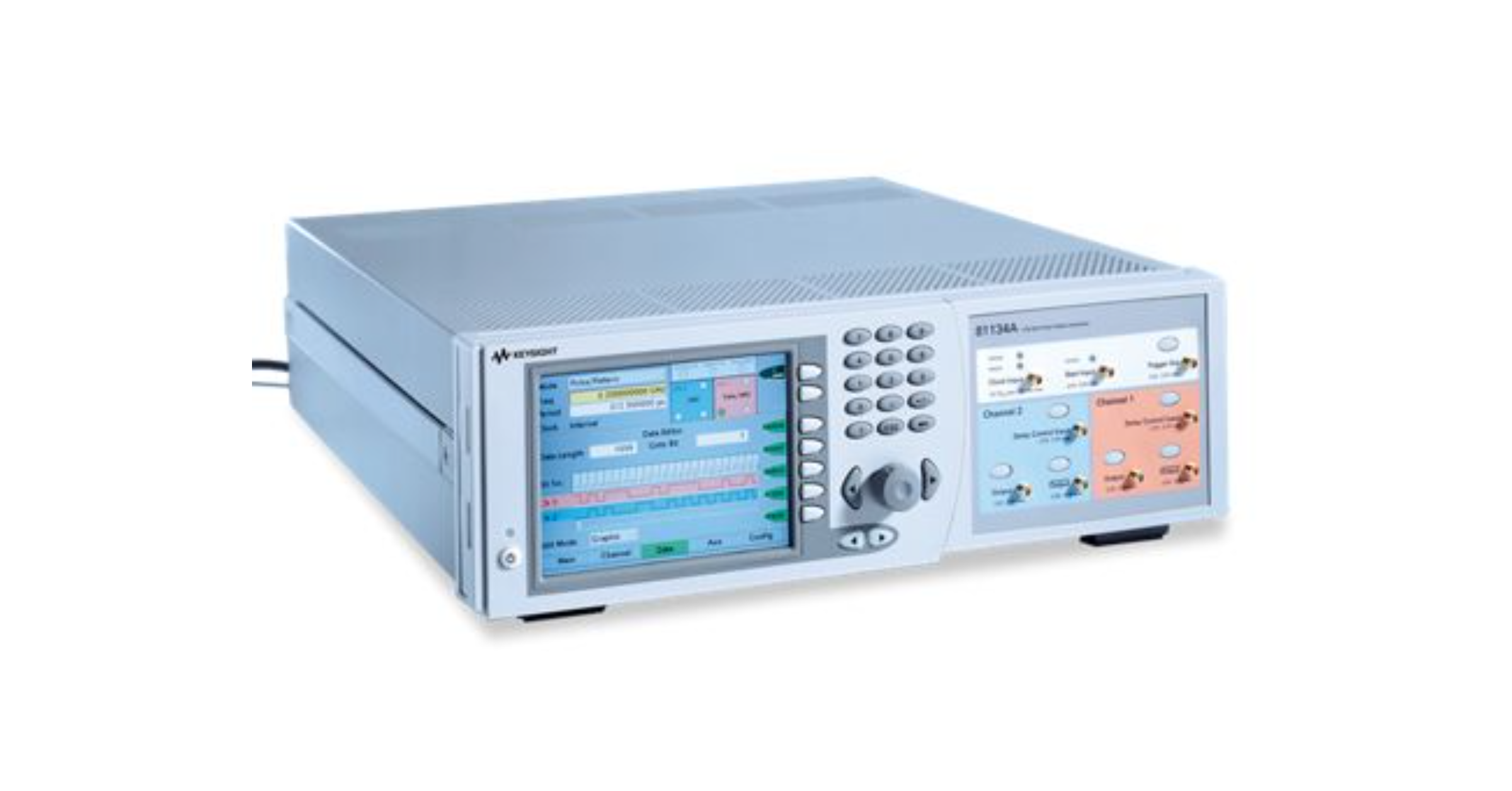

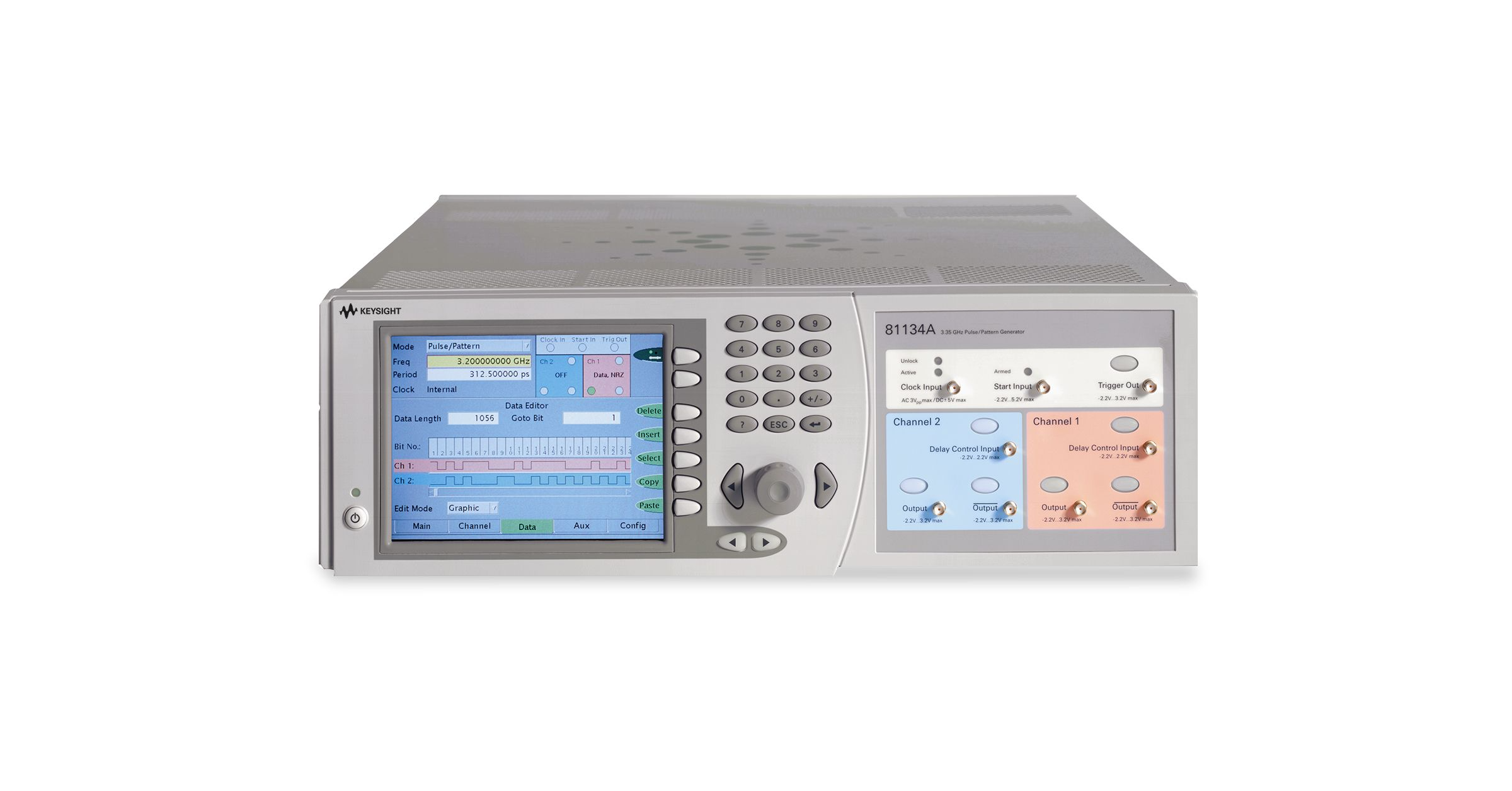

KEYSIGHT 81134A 高性能脉冲波形发生器 3.35GHz双通道精准时序控制脉冲生成仪器

1. 品牌介绍

是德科技（KEYSIGHT）源自惠普（HP）电子测量业务，拥有多年电子测量技术积累，聚焦于提供电子设计、仿真与测试相关设备及服务，覆盖电子设计自动化、测试验证、制造优化全流程。业务覆盖多个国家和地区，在通信、航空航天与国防、半导体、工业与计算机等领域持续深耕，为电子行业从业者提供稳定可靠的测量设备与技术支持。

2. 产品特点

• 双通道高速脉冲生成：采用双通道设计，频率范围覆盖15MHz至3.35GHz，可同时生成两路独立脉冲信号，适配需要多个输出通道或多电平信令的高速应用场景，满足多通道同步测试需求。

• 精准时序控制能力：具备时延调制（抖动仿真）功能，可灵活调节注入抖动的频率、大小和形状，模拟真实场景中的信号特性；支持可变交叉点功能，便于开展信号完整性测量与眼图形变测试，时序控制精准可靠。

• 优异的信号质量：拥有超快跳变时间（20%-80%）<60ps，固有抖动低，能有效降低抖动源对测试的影响，可对接收机、背板等器件执行精确表征，保障脉冲信号的稳定性与完整性。

• 丰富码型生成功能：支持基于硬件的PRBS码型（2^n-1，n=5,6,...15,23,31）与基于存储器的码型生成，可定义Infiniband、PCI-Express和串行ATA等基本测试码型，每通道12MBit码型内存支持长数据流测试。

• 灵活输出与适配能力：输出电平可在50mV至2V之间调节，支持预加重、去加重功能及串行ATA静噪级数，适配LVDS应用需求；所有输入和输出均采用SMA连接器，连接稳定，适配多种测试环境。

• 便捷操作与远程控制：配备图形用户界面，可快速访问所有相关参数，操作直观便捷；支持GPIB、LAN、USB 2.0等多种远程控制接口，搭配PC-based码型管理工具，可实现码型的生成、修改、存储与快速加载。

•


3. 产品规格

• 产品型号：81134A

• 仪器类型：高性能台式脉冲波形发生器（脉冲码型发生器）

• 通道数量：2个输出通道

• 频率范围：15MHz至3.35GHz

• 跳变时间：20%-80%区间<60ps

• 码型生成：支持硬件PRBS码型（2^n-1，n=5,6,...15,23,31）、基于存储器的码型生成；支持RZ、NRZ、DNRZ、R1信号类型

• 码型内存：每通道12MBit，支持长数据流测试（如磁盘驱动器测试）

• 输出电平：50mV至2V，支持预加重、去加重及串行ATA静噪级数，适配LVDS应用

• 时序控制：支持时延调制（抖动仿真）、可变交叉点（眼图形变）功能

• 接口规格：支持GPIB、LAN（以太网）、USB 2.0远程控制接口；所有输入输出均为SMA连接器

• 操作方式：图形用户界面（GUI），支持PC-based码型管理工具（可生成、修改、存储码型）

• 适配仪器：可与是德科技54850A Infiniium高性能示波器、86100C Infiniium DCA-J宽带宽示波器搭配使用，提供完整高速数字激励/响应解决方案

• 备注说明：本产品缺少欧盟RoHS指令2011/65/EU合规性证明，是德科技不再对欧盟客户供货，在全球支持期限内将继续提供服务与支持

•


4. 应用场景

• 高速信号完整性测试场景：凭借低抖动、快跳变时间及可变交叉点、抖动注入功能，适用于高速串行总线（如PCI Express、串行ATA）的信号完整性测试，可模拟真实场景中的信号畸变，辅助工程师完成测试与优化。

• 半导体器件评测场景：用于半导体器件（如接收机、背板、芯片等）的精准表征与评测，可生成稳定的高速脉冲信号，测试器件在高速信号下的响应特性，满足半导体研发与生产测试需求。

• 高速通信设备测试场景：适配Infiniband、PCI-Express、串行ATA等高速通信标准，可生成符合标准的测试码型，用于通信设备、通信模块的性能测试与验证，保障设备信号传输的稳定性。

• 实验室研发验证场景：作为实验室常规高速脉冲生成设备，适配电子研发、通信技术研究等场景，可灵活生成各类脉冲与码型信号，支持长数据流测试，辅助工程师完成参数调试、设计验证等工作。

• 工业与航空航天测试场景：适用于工业控制设备、航空航天电子器件的高速脉冲测试，凭借稳定的性能与精准的时序控制，可满足严苛测试环境下的脉冲生成需求，保障设备的可靠性与稳定性。

•
