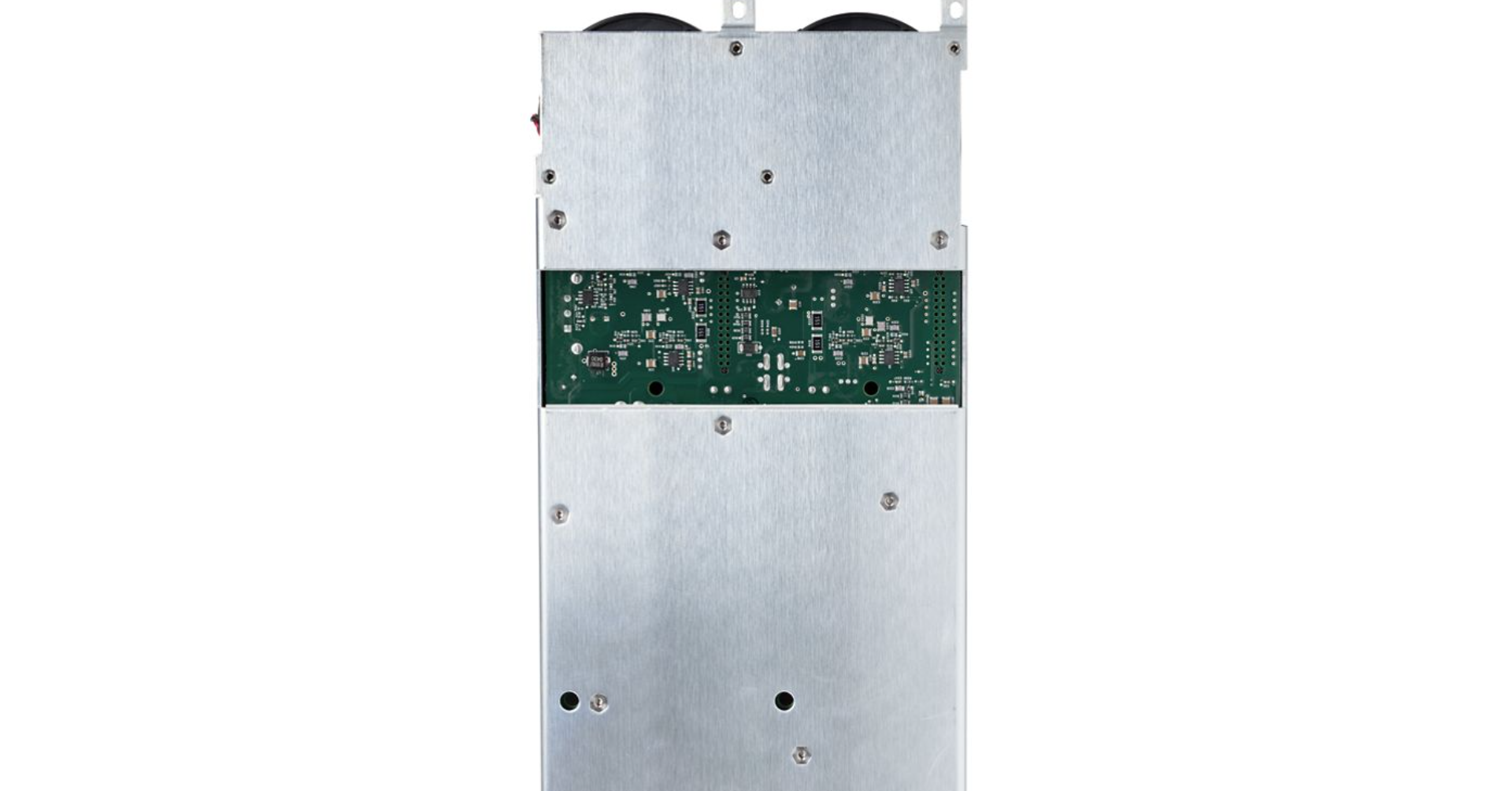

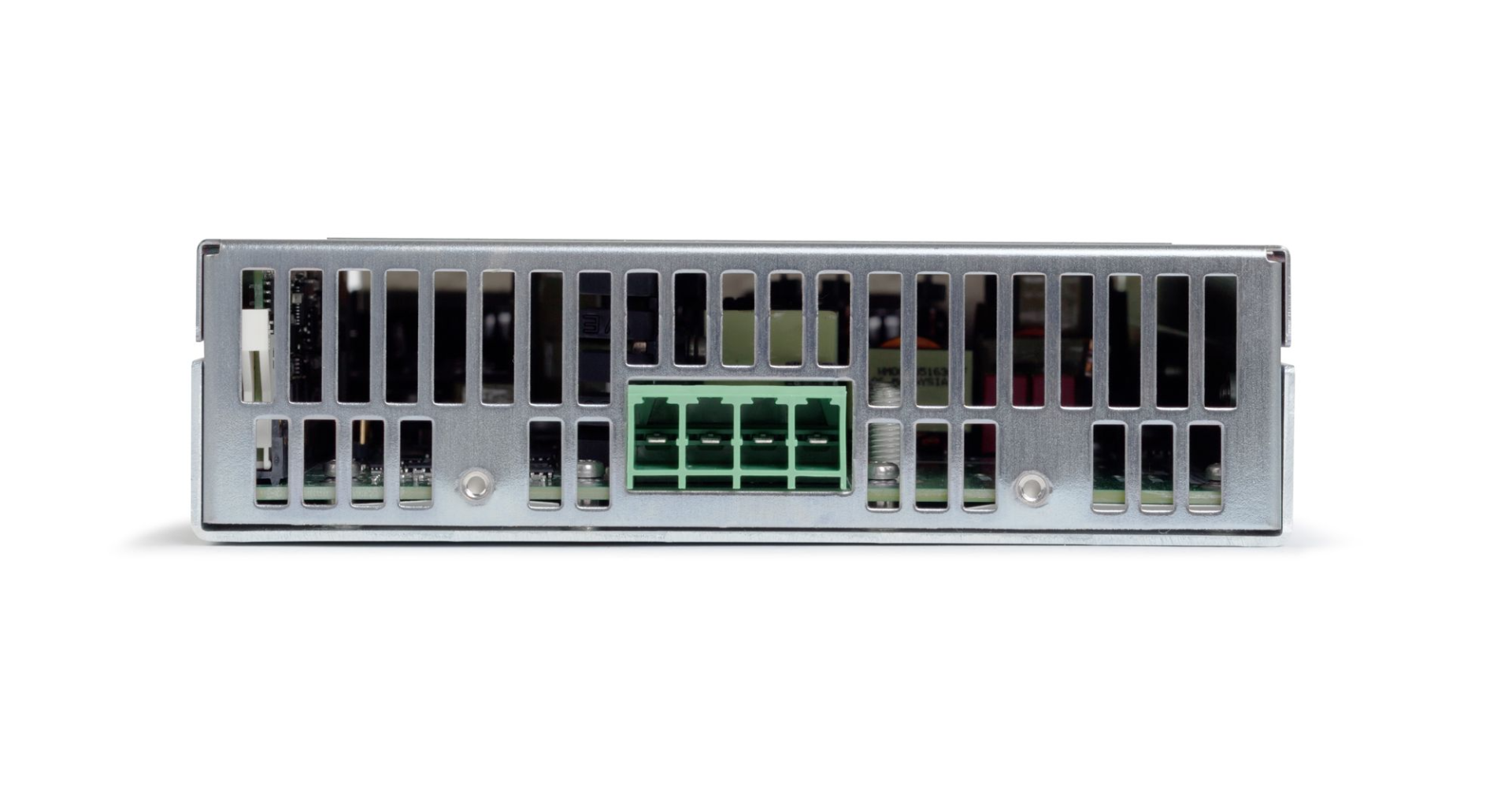

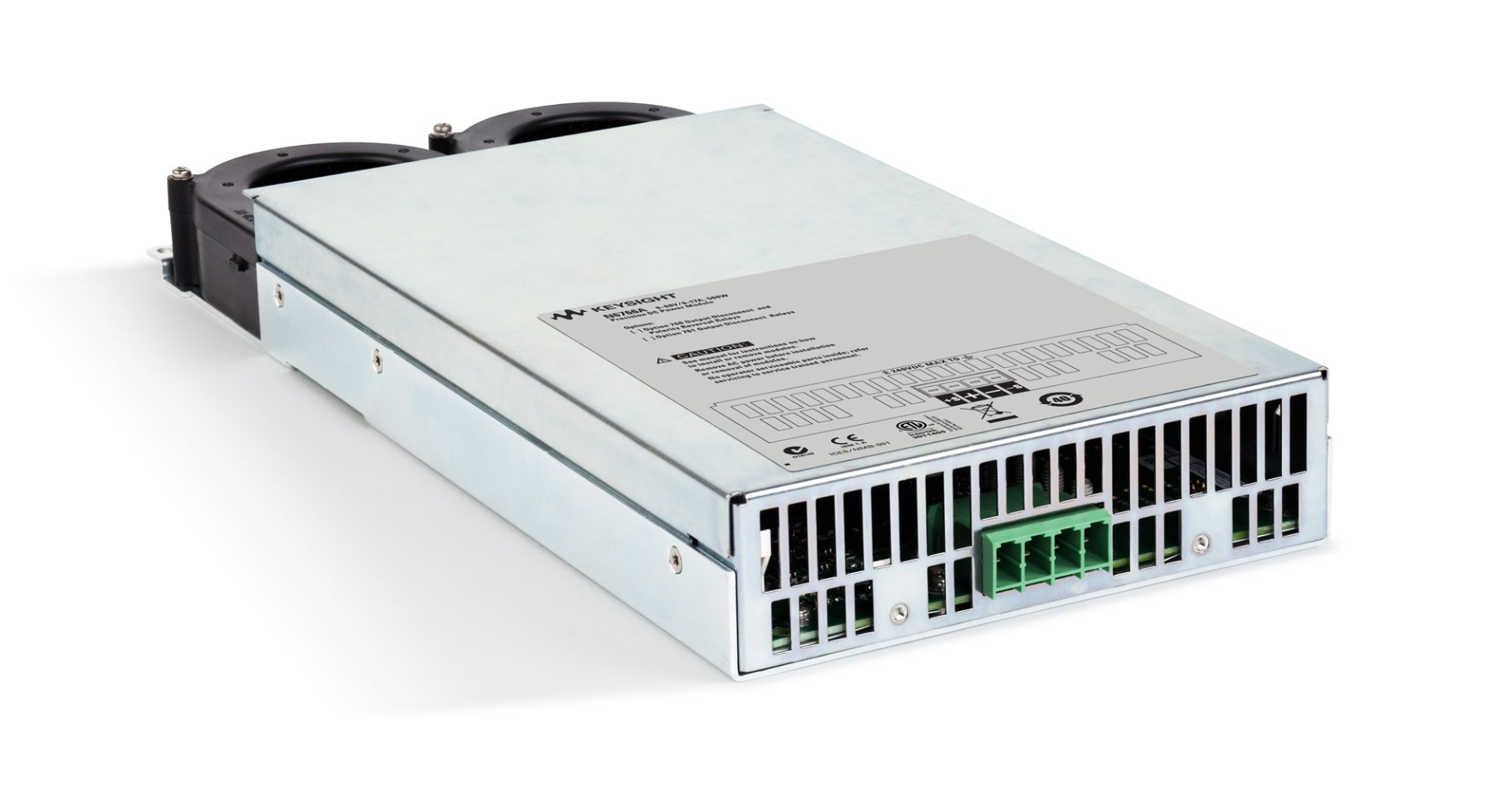

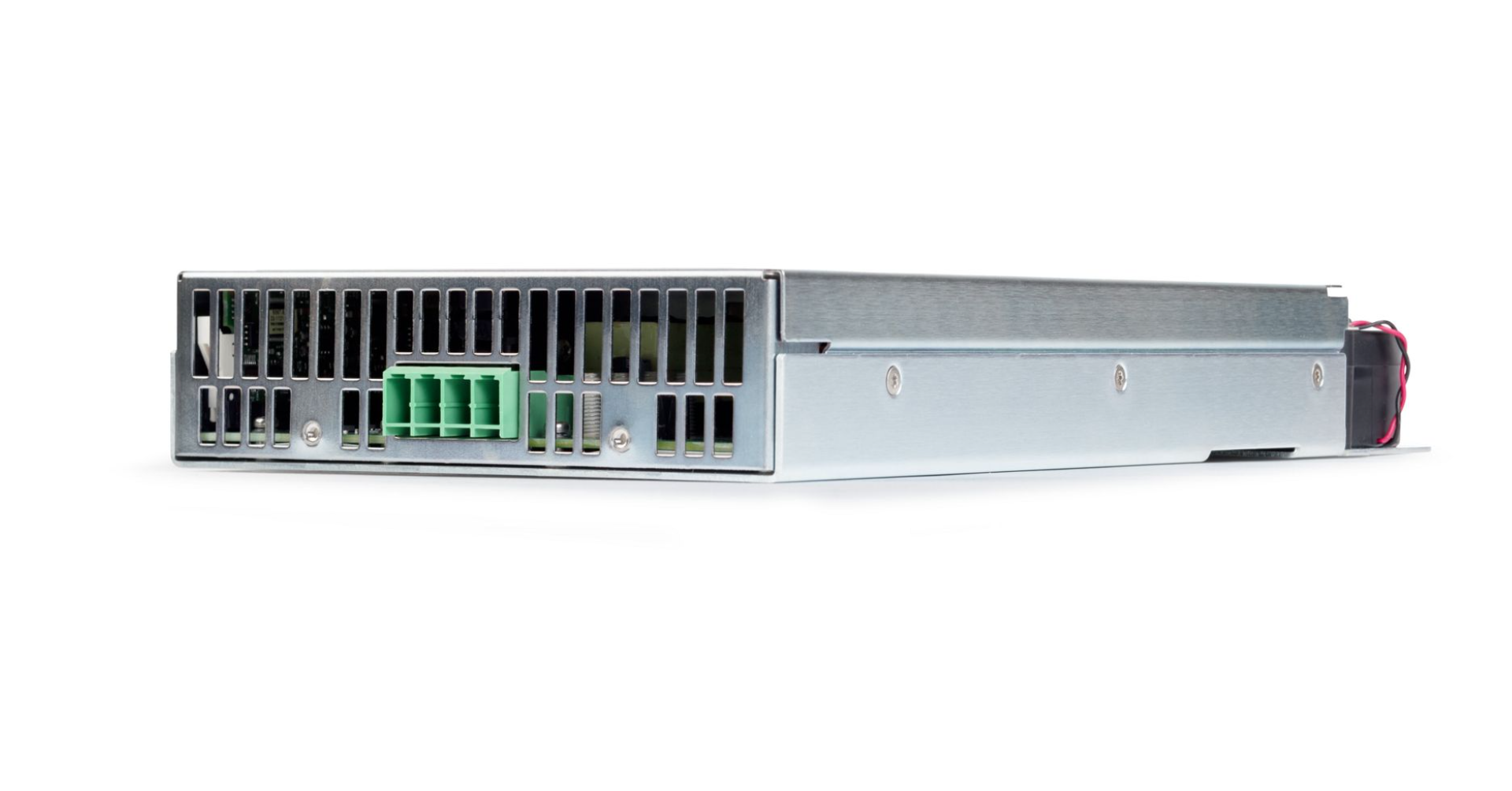

KEYSIGHT N6766A 精密型直流电源模块 60V/17A/500W 可编程模块化电源
KEYSIGHT N6766A 精密型直流电源模块 60V/17A/500W 可编程模块化电源
1. 品牌介绍
2. 产品特点
高精度与低噪声：具备卓越的编程准确度，在23℃±5℃环境下，高电压范围准确度达0.03%+12mV，大电流范围准确度达0.075%+4mA；纹波和噪声控制优异，20Hz至20MHz范围内，电压峰峰值仅6mV、电压RMS为1mV、电流RMS为4mA，可实现毫安级、微安级的精密控制与测量。
高规格输出性能：额定输出功率500W，输出电压范围0-60V，输出电流范围0-17A，支持自动量程功能，一台模块可替代多台传统电源，大幅提升测试效率与设备利用率。
灵活的模块化设计：采用紧凑模块化结构，仅占用N6700系列主机架4个插槽中的2个，1U高度机架可支持最多4个输出模块，节省测试空间，适配空间有限的实验室与生产环境。
便捷的连接与控制：标配GPIB、LAN、USB三种接口，完全符合LXI Class C规范，支持快速指令处理与输出，可轻松集成到自动化测试系统（ATE）中，实现远程控制与数据传输。
强大的测量与捕获功能：可同时对电压和电流进行数字化处理，并在类似示波器的数据缓冲器中捕获这些测量值，便于用户分析测试过程中的瞬态或脉冲事件，提升测试洞察力。
高可靠性与合规性：产品符合RoHS、RoHS邻苯二甲酸酯合规要求，无SVHC有害物质，具备完善的保护功能，可适应0℃至55℃的工作温度范围，确保在各类严苛测试环境下稳定运行。
3. 产品规格
输出参数：额定功率500W，输出电压0-60V，输出电流0-17A，单输出通道设计，支持可编程电压、电流控制。
编程准确度（23℃±5℃）：高电压范围（0-60V）：0.03%+12mV；大电流范围（0-17A）：0.075%+4mA。
纹波与噪声（20Hz-20MHz）：电压峰峰值6mV，电压RMS 1mV，电流RMS 4mA。
物理规格：适配机架安装，占用N6700系列主机架2个插槽，兼容1U高N6700小型多路输出模块化电源系统与N6705多路输出直流电源分析仪。
接口规格：标配GPIB、LAN、USB接口，符合LXI Class C规范，支持快速数据传输与远程控制。
环境参数：工作温度0℃-55℃，存储温度-40℃-70℃，符合工业级环境使用要求。
合规性：RoHS合规、RoHS邻苯二甲酸酯合规，无SVHC有害物质（截至2023年1月17日），美国ECCN为EAR99。
可选配置：支持输出断开继电器（选项761）、输出断开/极性反转继电器（选项760），可根据测试需求灵活选配。
4. 应用场景
研发测试场景：适用于电子元器件、模块及整机的研发过程，可为传感器、功率器件、消费电子等产品的研发提供精密、稳定的直流电源支持，助力工程师完成性能测试与参数优化。
设计验证场景：用于产品设计验证阶段，可模拟各类实际工作条件下的电源输入，对产品的电压适应性、电流稳定性进行全面验证，确保产品设计符合规格要求，降低量产风险。
制造测试场景：集成到自动化测试系统（ATE）中，用于电子产品量产过程中的快速测试，凭借快速指令处理与输出速度，提升生产测试吞吐量，保障产品出厂质量。
工作台测试场景：适配N6705直流电源分析仪，可作为实验室工作台专用精密电源，用于各类小型电子设备、电路模块的日常测试与维修，操作便捷且测量精准。
工业与航空航天测试：可用于工业控制设备、航空航天元器件的测试，凭借高可靠性、宽工作温度范围及精密测量能力，满足工业级、航空级产品的严苛测试需求。
