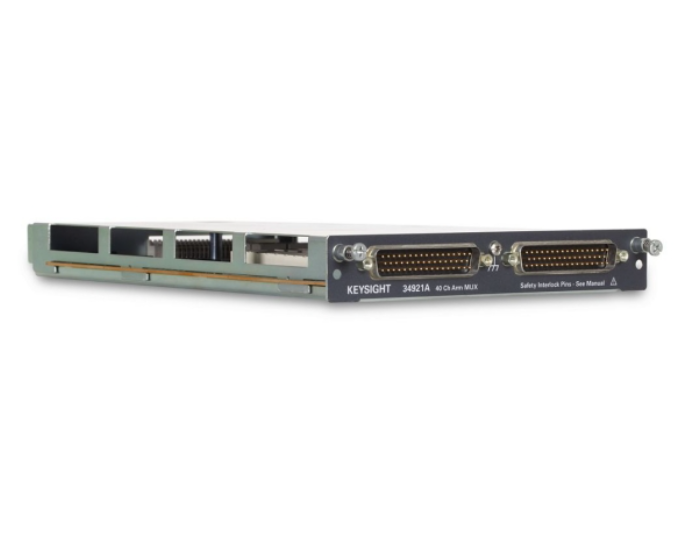

Keysight 34921A 数据采集模块 | 40通道高精度多路复用器 适配34980A主机

1. 品牌介绍

2. 产品特点

• 高密度通道设计，灵活配置：搭载40路双线通道，分为两组20路自锁电枢继电器通道（1-20通道、21-40通道），支持双线或四线混合配置，可灵活切换为两个独立20通道双线多路复用器、一个20通道四线多路复用器或一个40通道双线多路复用器，适配不同测量场景需求，无需额外外部接线即可完成配置切换。

• 高精度低噪声，测量可靠：采用低热偏移设计，热偏移电压<3μV，有效提升低电平信号切换与测量精度；配备自锁电枢继电器，触点位置稳定，减少信号抖动，内置继电器计数器，便于实时监测继电器状态，确保长期测量一致性与可靠性，适配高精度测试场景。

• 多功能集成，无需额外配件：额外配备4路熔丝保护电流通道（41-44通道），支持最大1A交直流电流测量，无需外部分流电阻即可直接与内部数字万用表连接，实现电流信号精准采集；电流通道采用“先合后断”连接设计，切换时确保电流持续流通，避免信号中断。

• 高速扫描，效率出众：扫描速率高达100通道/秒，可快速捕捉多路信号变化，大幅提升数据采集效率，适配批量测试与实时监测场景；支持通道独立控制，可通过程序指令或主机前面板灵活配置每路通道开关，满足个性化采集需求。

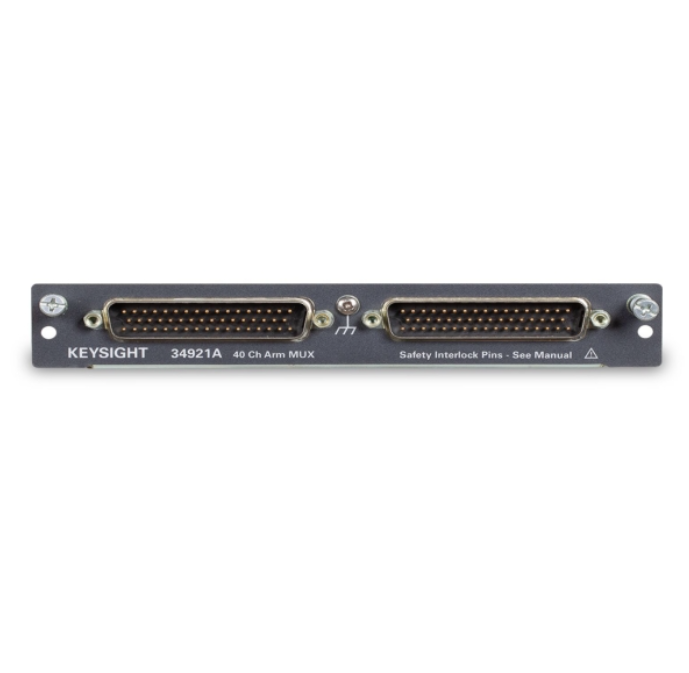

• 高兼容性，易集成扩展：专为Keysight 34980A多功能开关/测量单元设计，完美适配主机工作；标配50针D-sub接口，支持原厂屏蔽电缆（如Y113系列），可与34980A主机的其他模块（矩阵开关、数字I/O模块）混合使用，系统可扩展至560通道以上，适配复杂测试系统搭建。

• 自动化友好，便捷管控：支持USB、LAN、GPIB接口连接，兼容SCPI指令，可通过BenchLink或Logger Utility软件实现远程控制、数据导出与报告生成；支持通道独立报警设置（高限、低限），具备偏移补偿、可变积分时间等高级测量功能，适配工业自动化与无人值守测试场景。

3. 产品规格

• 通道配置：40路双线通道（分为两组20路），4路熔丝保护电流通道（41-44），9路电枢模拟总线继电器（911-914、921-924、931）

• 开关参数：最大开关电压300V，开关电流1A，承载电流2A，带宽45MHz

• 测量能力：支持直流/交流电压、直流/交流电流、2线/4线电阻、温度（适配K/J/E等热电偶，内置热电偶参考节点）测量

• 精度指标：热偏移电压<3μV，配合34980A主机内置DMM可实现6.5位分辨率，直流电压测量精度0.004%

• 扫描速率：最高100通道/秒

• 接口规格：50针D-sub接口（信号输入），支持USB、LAN、GPIB（通过34980A主机）远程控制接口

• 继电器特性：自锁电枢继电器，带继电器计数器，具备“先合后断”连接功能（电流通道）

• 工作环境：工作温度0-55℃，存储温度-40-70℃，相对湿度10%-90%（无凝露）

• 物理规格：尺寸（宽×高×深）160mm×44.5mm×220mm，重量约1.1kg

• 兼容主机：仅适配Keysight 34980A多功能开关/测量单元

• 安全标准：符合EN 61010-1安全标准，输入隔离电压300V

4. 应用场景

• 工业自动化测试：适配生产线多路信号实时监测，可实现工业设备电压、电流、温度等多参数同步采集，支持自动化报警与数据追溯，广泛应用于汽车零部件、新能源设备、电力电子等生产线的质量管控与性能测试。

• 电子研发与实验室测试：为电子元器件、模块及整机研发提供高精度多路数据采集解决方案，可完成低电平信号、温度特性、电阻特性等多维度测试，适配半导体、消费电子、通信设备等领域的研发验证。

• 航空航天与国防测试：满足航空航天设备多路传感器信号采集需求，具备高稳定性与抗干扰能力，可用于航空电子设备、飞行器部件的环境测试与性能监测，保障设备在极端环境下的可靠性。

• 能源与电力测试：适用于新能源（光伏、风电）、电力系统的多路信号采集，可实现光伏组件电压电流监测、电力设备温度与电阻测试，助力能源系统的性能优化与安全运维。

• 环境与民生监测：可搭配各类传感器，实现环境温度、湿度、电压等多参数多路采集，应用于气象监测、医疗设备、智能家居等领域，为民生场景提供精准数据支撑。

• 教育与科研场景：适配高校电子测量、自动化等专业的教学实验与科研项目，可搭建多路数据采集实验平台，助力学生掌握高精度测量技术，支撑科研机构的多领域实验研究。
