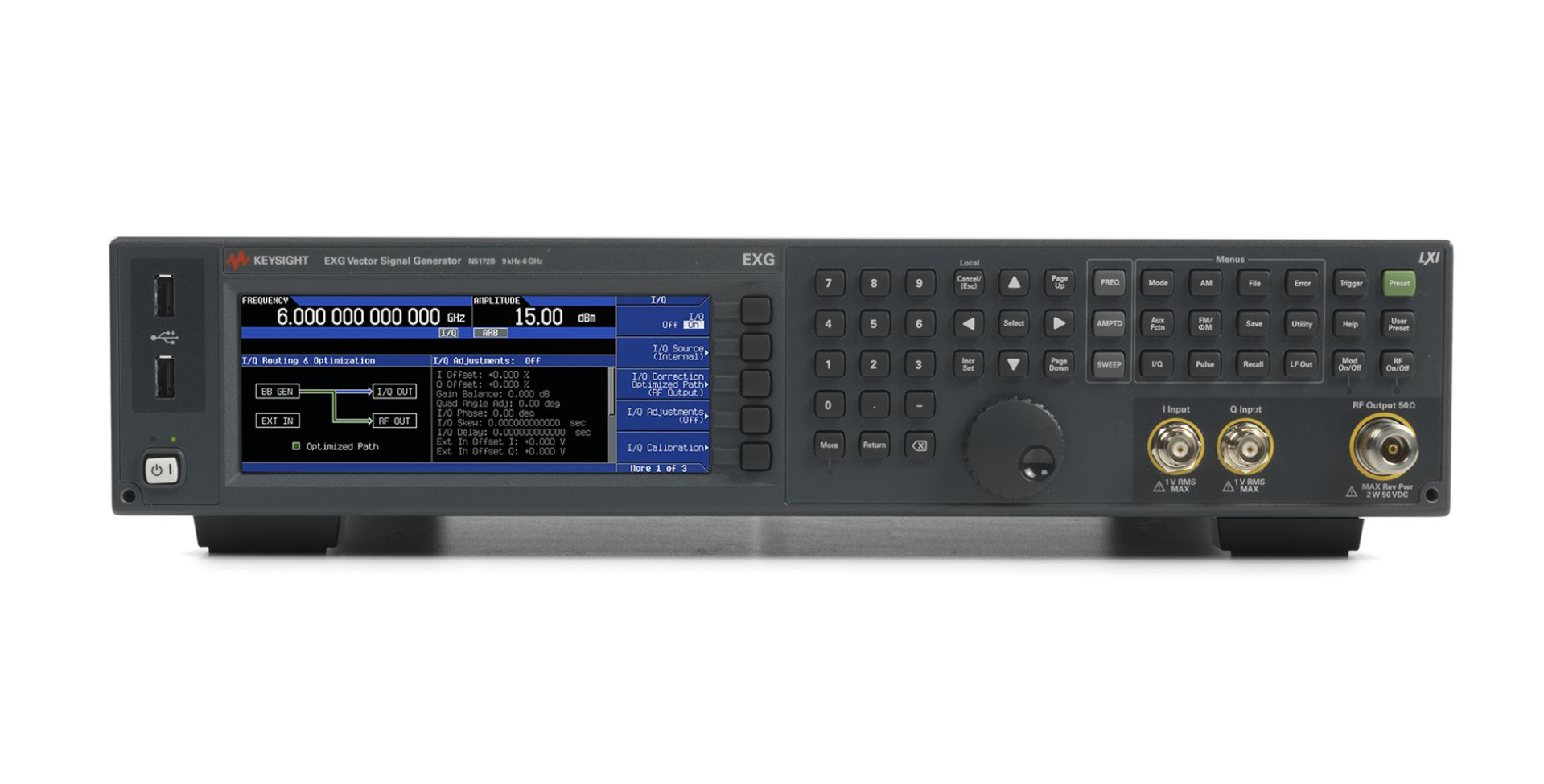

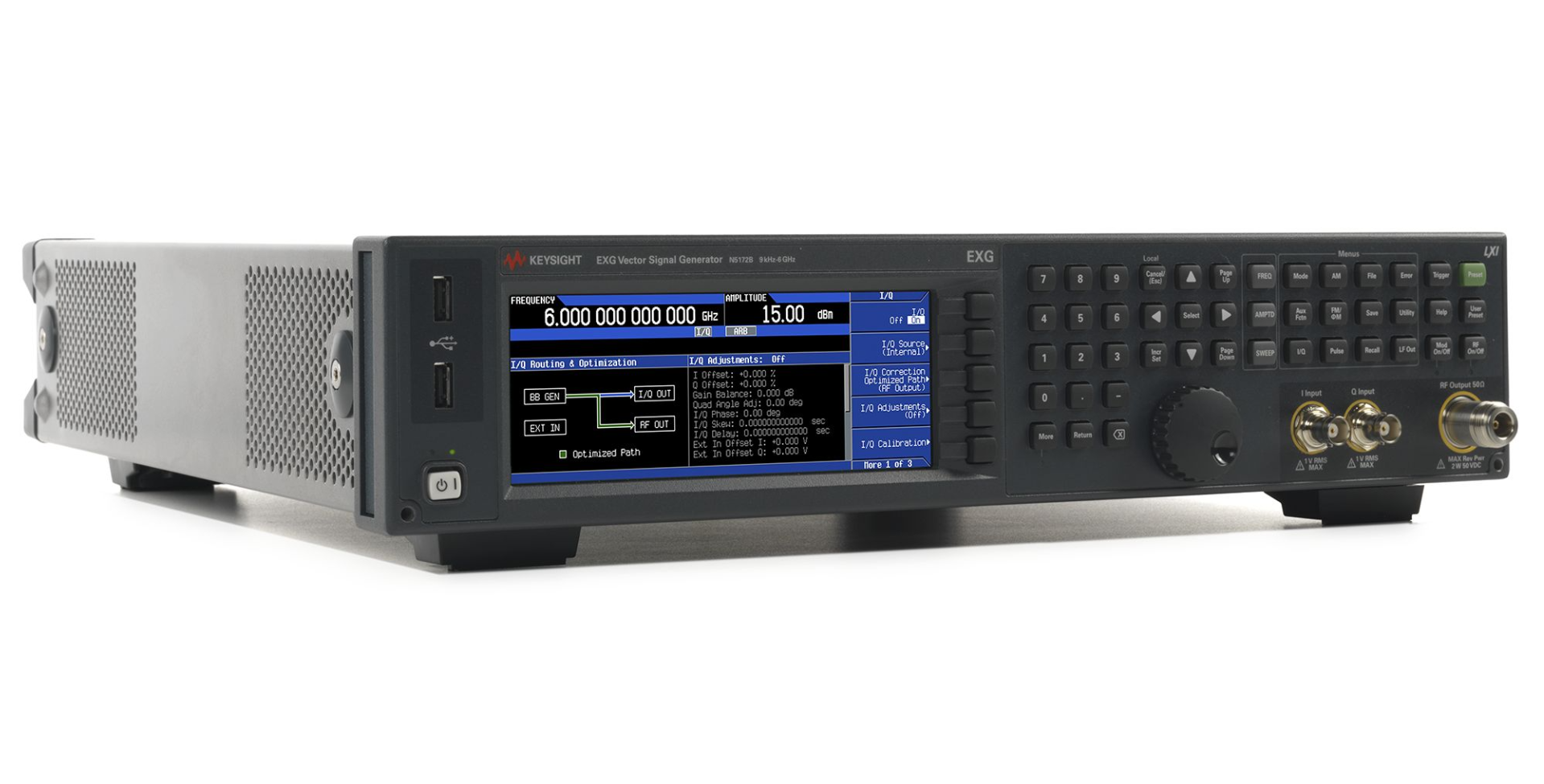

KEYSIGHT 5172B矢量信号发生器 6GHz宽频+低相位噪声多制式无线通信测试专用设备

KEYSIGHT 5172B射频矢量信号发生器宽频带高纯净度多制式无线测试全能解决方案

主要特性：

KEYSIGHT 5172B作为是德科技EXG X系列核心产品，专为射频无线测试场景打造，兼顾性能与灵活性。其宽频率范围可适配多数射频应用，优异的相位噪声与谐波抑制能力保障测试精度。支持全类型调制方式与多制式信号生成，内置高性能基带模块与充足内存，可快速响应复杂测试需求。设备切换速度快，操作便捷，7英寸触控屏简化参数配置，丰富接口支持无缝接入自动化测试平台。凭借向后兼容特性与可靠稳定性，广泛应用于无线通信设备研发、射频组件测试、产线批量验证等场景，是测试效率提升的核心装备。

获取报价

你的位置：首页

产品中心

KEYSIGHT 5172B射频矢量信号发生器宽频带高纯净度多制式无线测试全能解决方案

概述

一、产品差异化优点

宽频高功率，信号纯净度优异：频率覆盖9kHz-6GHz，3GHz处指定输出功率达+21dBm，1GHz、20kHz频偏下相位噪声低至-136dBc/Hz，谐波抑制能力强，相较于同类产品信号失真更小，测试数据更精准可靠。
全制式兼容，调制能力全面：兼容AM、FM、PM等模拟调制与ASK、FSK、MSK、PSK、QAM等数字矢量调制，可生成5G NR、LTE、Wi-Fi 6/6E、蓝牙等多制式信号，内置标准信号库，无需手动编辑复杂参数，适配多元测试场景。
高速响应，测试效率突出：频率、功率、波形类型同时切换时间小于900μs，远超行业平均水平，配合120MHz平坦基带发生器（±0.2dB平坦度），可大幅缩短测试周期，提升产线与实验室测试效率。
灵活扩展，适配全流程需求：标配512M样本回放内存与30GB内部存储，支持选件扩展功能；向后兼容ESG、MXG等系列信号发生器，兼容Keysight USB功率传感器，可适配研发、试产、量产全流程测试需求。
便捷集成，自动化适配性强：配备1000BaseT LAN、LXI、USB 2.0、GPIB全接口，支持SCPI、IVI-COM、MATLAB驱动，可快速接入自动化测试平台，支持远程控制与批量测试，降低人工操作成本。

二、产品详细参数

参数类别	具体参数
频率范围	9kHz - 6GHz
输出功率（典型值）	3GHz处指定功率+21dBm，功率范围-135dBm至+24dBm（1GHz处）
相位噪声	典型值-136dBc/Hz（1GHz载波，20kHz频偏）
切换速度	频率、功率、波形类型同时切换<900μs
调制类型	模拟调制：AM、FM、PM、窄脉冲调制；数字矢量调制：ASK、FSK、MSK、PSK、QAM、自定义I/Q
基带发生器	内置120MHz基带发生器，平坦度±0.2dB，支持任意波形和实时I/Q
存储容量	512M样本回放内存，30GB内部存储或8GB外部可移动内存
控制接口	1000BaseT LAN、LXI、USB 2.0、GPIB
支持制式	5G NR、LTE、HSPA+、WLAN（Wi-Fi 6/6E）、GNSS、DVB、蓝牙等

三、应用场景

无线通信设备研发：为5G手机、Wi-Fi路由器、蓝牙终端、NB-IoT设备等无线通信产品研发提供标准信号源，验证设备接收灵敏度、调制解调性能与抗干扰能力，助力产品性能优化与迭代。
射频组件测试：对射频放大器、滤波器、混频器、天线等射频组件进行输入信号激励，精准测试组件的增益、插损、杂散抑制、频率响应等关键参数，评估组件性能稳定性。
产线批量验证：集成至自动化测试平台，对无线通信终端、射频模块等量产产品进行快速信号响应测试与性能筛查，确保出厂产品性能一致性，大幅提升产线测试效率与产能。
教育科研实验：适配高校与科研院所的射频无线技术教学实验，可模拟各类调制信号与复杂无线场景，帮助学生理解信号调制原理，辅助科研人员完成新型无线通信技术与算法验证。
汽车电子测试：模拟车载Wi-Fi、蓝牙、V2X远程通信等车载无线信号，测试车载电子设备的信号接收、处理能力与通信稳定性，适配智能汽车无线系统研发与合规验证需求。
