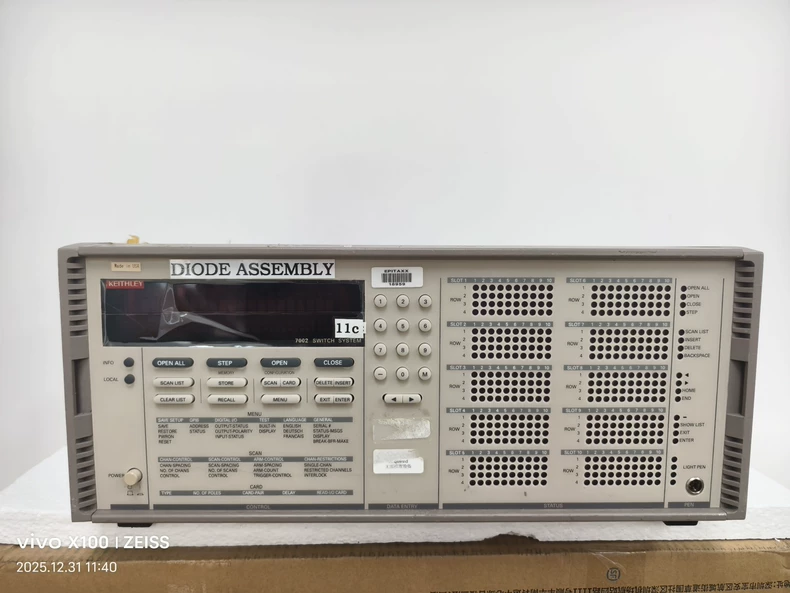

Keithley7002_吉时利 7002_开关系统_多路复用_矩阵开关 | 深圳美佳特
Keithley7002_吉时利 7002_开关系统_多路复用_矩阵开关 | 深圳美佳特
1. 产品名称
2. 产品特点
高密度通道设计：10个独立插槽主机，支持多达400通道（双刀）切换，通道密度高，可满足大规模多通道测试需求，大幅提升测试效率。
高速扫描性能：搭配7015等高密度开关卡，扫描速度可达300通道/秒，切换响应迅速，精准完成多通道信号切换，适配高速自动测试场景。
多信号兼容适配：支持DC、RF和光信号开关能力，兼容多种信号类型测试，适配不同领域测试需求，通用性极强。
灵活模块选配：支持30多种不同的开关/控制卡选择，可根据测试场景灵活配置模块，扩展性强，满足多样化测试需求。
便捷操作体验：配备独特的通道状态互动式显示，实时监控通道工作状态；可选前面板控制光笔，操作精准便捷，降低操作门槛。
高效系统集成：可与数字表、数字源表等测试设备无缝组合，搭建自动测量系统，支持远程控制与自动化集成，适配产线批量测试。
3. 产品规格
设备类型：模块化程控开关系统（高密度）

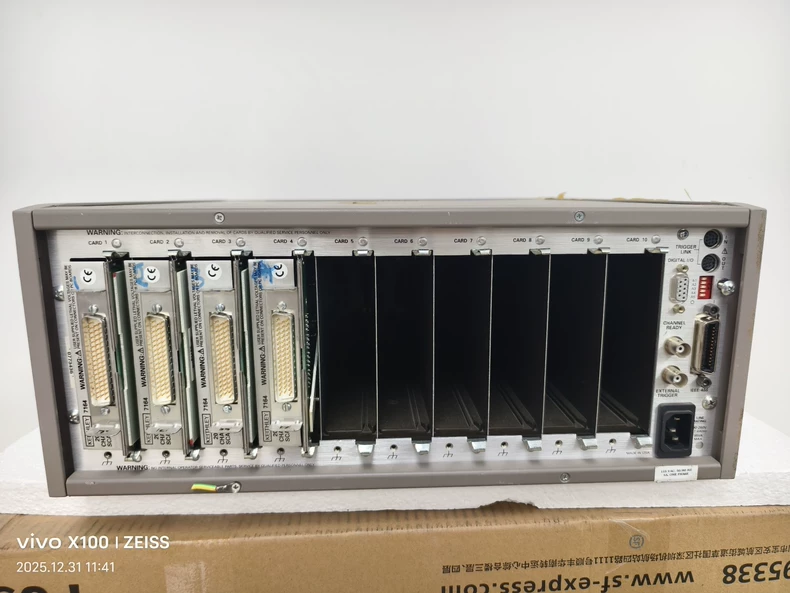

主机插槽：10个独立插槽
最大通道数：400通道（双刀配置）
扫描速度：可达300通道/秒（搭配7015、2001开关卡）
支持信号类型：DC、RF、光信号
兼容模块：支持30多种开关/控制卡选配
显示方式：通道状态互动式显示，实时监控通道工作状态
控制方式：前面板操作、可选7078-PEN型可编程光笔
通信接口：GPIB（兼容IEEE-488.2）
适配电缆：7007-1/7007-2型双层屏蔽高级GPIB接口电缆
触发接口：支持DIN触发连接（适配8501系列触发电缆）
保护功能：过流保护、短路保护、通道隔离保护
集成能力：可与数字表、数字源表组合成自动测量系统
供电方式：AC 100V~240V，50/60Hz，功耗≤60W
工作温度：0℃~45℃
存储温度：-20℃~60℃
相对湿度：5%~95%（无冷凝）
机身材质：高强度金属外壳，抗干扰设计
机身尺寸：432mm×343mm×178mm（长×宽×高）
机身重量：≤10kg
适配设备：数字万用表、数字源表、信号发生器
机架安装：支持7002-RMK-1/2型机架安装套件
4. 应用场景
电子器件测试：适用于半导体器件、集成电路等电子器件的多通道测试，快速切换测试通道，精准完成器件性能参数检测，助力测试效率提升。
自动化产线测试：用于电子行业自动化产线批量测试，与数字表、源表组成自动测量系统，实现多通道同步测试，大幅提升产线测试产能。
实验室科研实验：适配高校、科研院所的电子测试、材料科学等领域实验，多通道、多信号类型适配，为复杂实验提供灵活的开关切换支持。
多通道数据采集：用于多通道数据采集系统，精准切换采集通道，保障数据采集的准确性与高效性，适配环境监测、工业控制等场景。
RF与光信号测试：支持RF、光信号切换，适用于通信器件、光电子组件的测试，模拟实际工作场景，验证器件信号传输稳定性。
电子设备可靠性测试：用于电子设备的长时间可靠性测试，多通道循环切换测试，模拟设备不同工作状态，验证设备长期工作稳定性。
