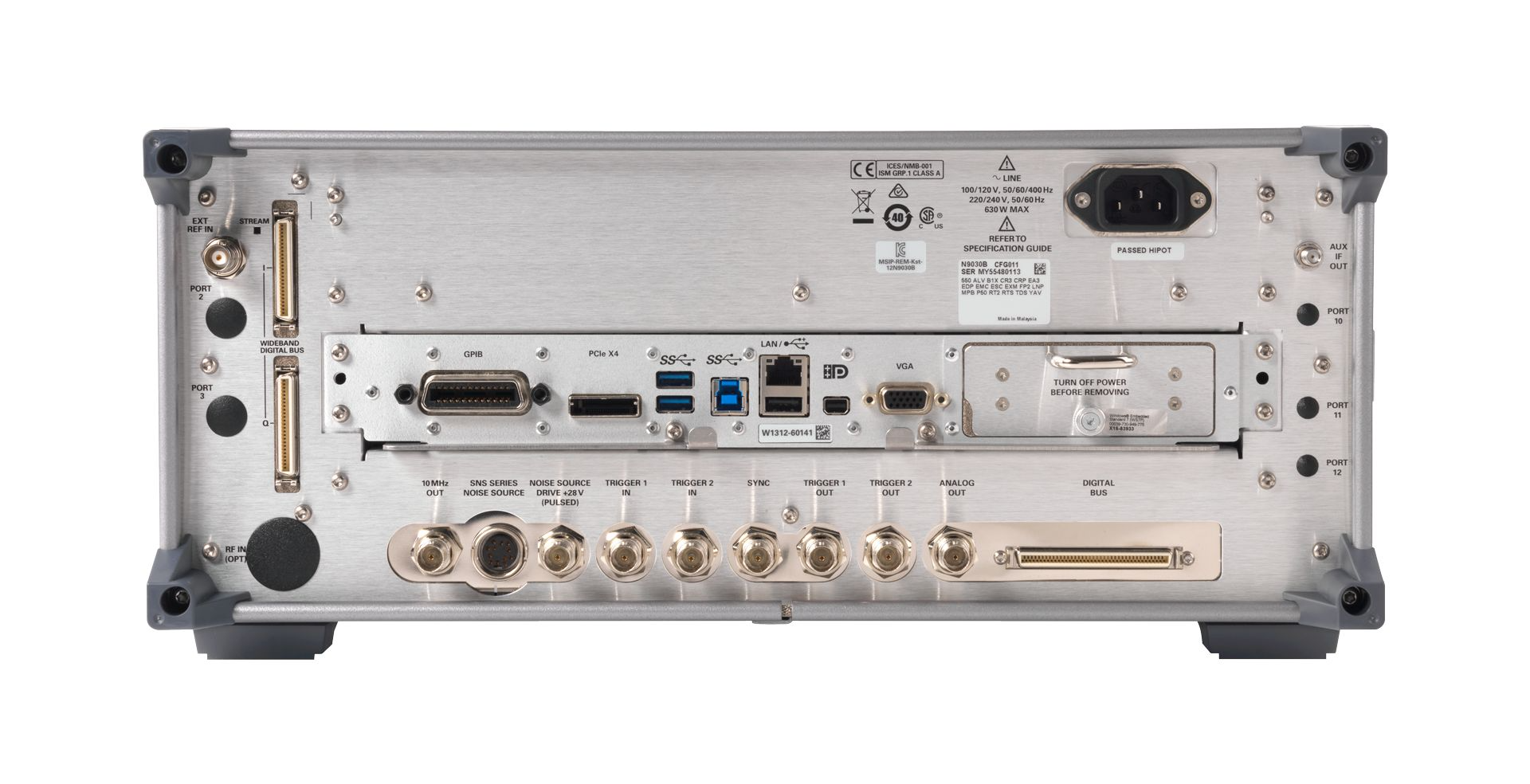

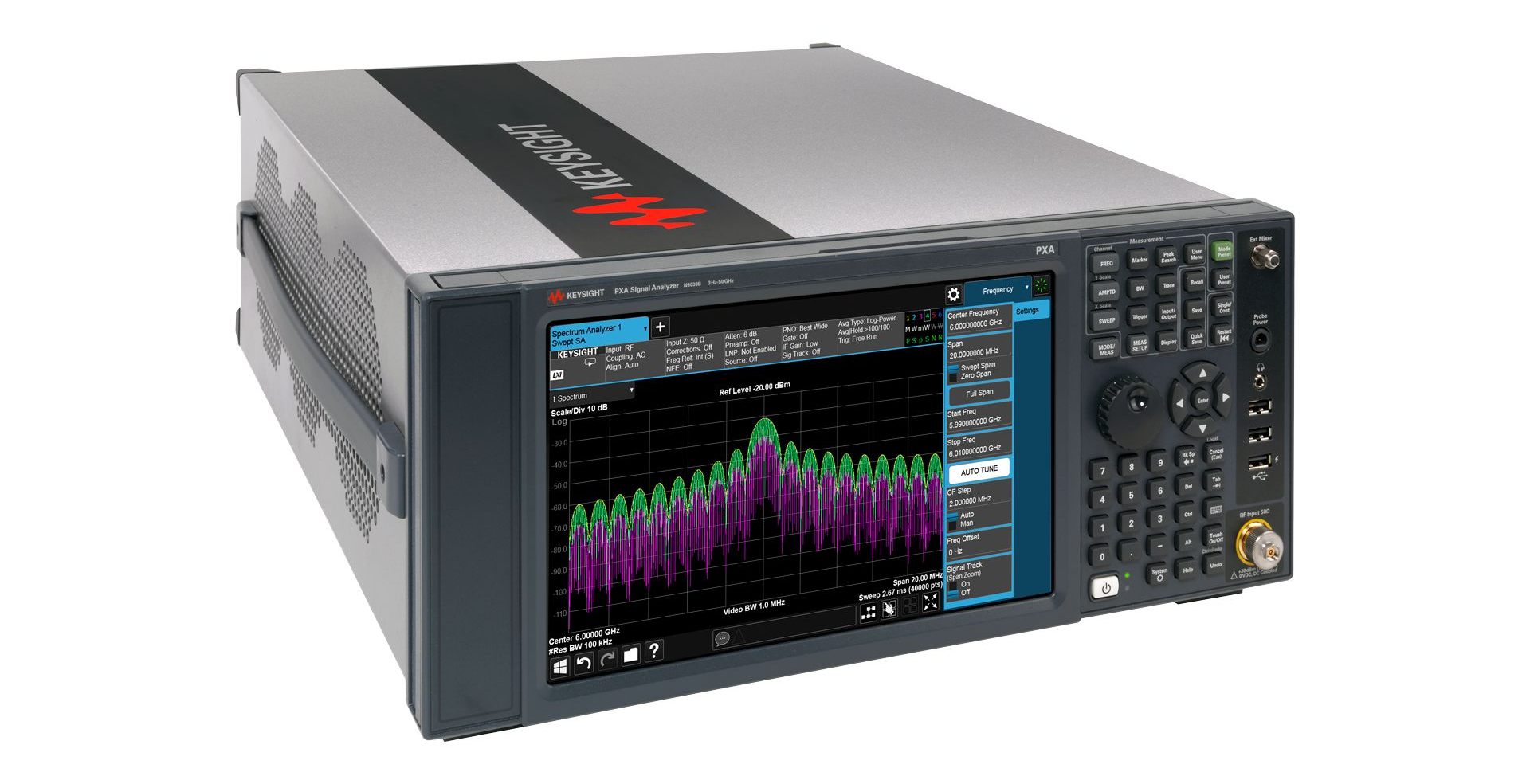

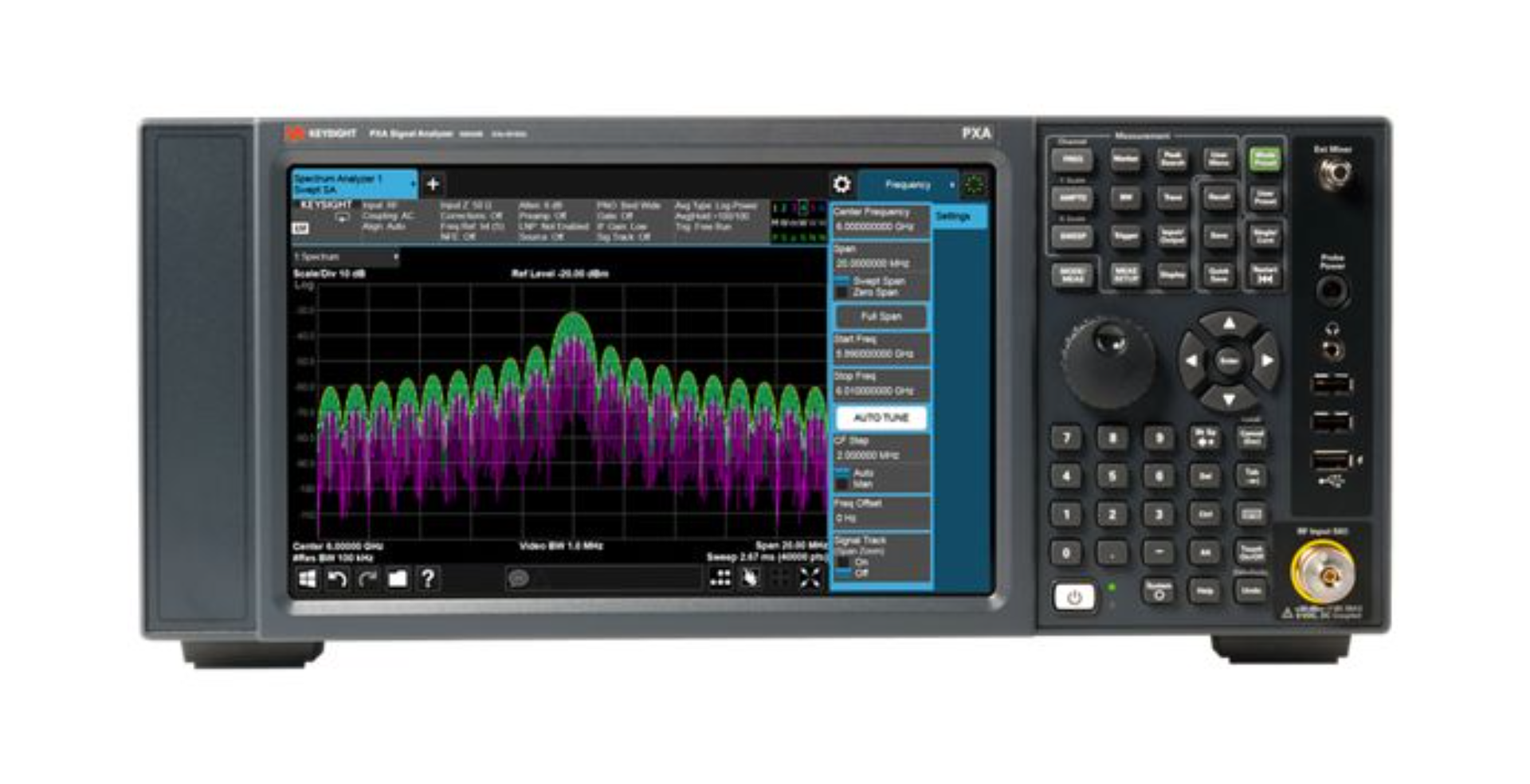

Keysight N9030B PXA 动态信号分析仪

Keysight N9030B PXA 动态信号分析仪 - 3 Hz–50 GHz 510 MHz 实时带宽宽带信号捕获与分析平台

主要特性：

Keysight N9030B PXA 是高性能动态信号分析仪，频率覆盖 3 Hz–50 GHz（混频可扩至 1.1 THz），最大分析带宽 510 MHz，实时带宽 510 MHz，SFDR >75 dBc，1 GHz 相位噪声 -136 dBc/Hz（10 kHz 频偏），幅度精度 ±0.19 dB。支持频率模板 / 时间限定触发，可捕获 3.33 ns 瞬态信号，兼容 89600 VSA 软件，适配 5G NR、Wi-Fi 6E/7、雷达脉冲 / 线性调频与电子战信号分析，适用于航空航天、国防与商用无线通信的宽带信号捕获、调制质量评估与杂散 / 相位噪声测量，满足研发到量产全周期验证。

获取报价

Keysight N9030B PXA 动态信号分析仪 - 3 Hz–50 GHz 510 MHz 实时带宽宽带信号捕获与分析平台

概述

（一）品牌相关介绍

该仪器所属品牌长期深耕射频微波、高速数字与航空航天测试领域，凭借精准测量性能、灵活扩展能力与稳定运行表现获得行业认可。Keysight N9030B PXA 作为其高端动态信号分析旗舰产品，以超大实时带宽与优异动态范围，满足 5G、雷达、电子战等领域对宽带、瞬态与微弱信号的严苛分析需求，助力高端研发与关键设备验证。

（二）产品特点

宽频灵活覆盖：频率范围 3 Hz–50 GHz，通过混频器可扩展至 1.1 THz，适配射频至毫米波多频段信号分析，无需频繁更换测试设备。
超大实时带宽：最大分析带宽 510 MHz，实时带宽 510 MHz，支持 25/40/85/125/160/255/510 MHz 带宽选件，可完整捕获宽带调制信号与瞬态事件。
优异动态性能：无杂散动态范围（SFDR）>75 dBc，1 GHz 相位噪声 -136 dBc/Hz（10 kHz 频偏），显示平均噪声电平（DANL）低，可精准捕获微弱信号并分析杂散与相位噪声。
精准触发捕获：支持频率模板触发（FMT）、时间限定触发（TQT）与电平触发，可捕获 3.33 ns 瞬态信号，100% 截获概率最短信号持续时间 3.57 s，适配间歇 / 突发信号分析。
多域分析能力：集成频谱分析、矢量信号分析、相位噪声测量、调制质量分析等功能，兼容 89600 VSA 软件，可完成信号多维度参数评估，提升测试效率。
多制式兼容适配：支持 5G NR、LTE、Wi-Fi 6/6E/7、蓝牙等多制式无线信号分析，可完成不同制式信号的解调与 EVM 测试，适配无线通信设备全制式验证。
高效自动化集成：内置 LAN、USB、GPIB 等控制接口，兼容 SCPI 指令集，支持远程控制与批量测试，提升产线与实验室测试效率。

（三）产品规格

项目	参数值
频率范围	3 Hz–50 GHz（标配），混频可扩展至 1.1 THz
最大分析带宽	510 MHz（可选 25/40/85/125/160/255 MHz）
最大实时带宽	510 MHz（可选 85/160/255 MHz）
无杂散动态范围（SFDR）	>75 dBc（典型值）
相位噪声（1 GHz，10 kHz 频偏）	-136 dBc/Hz（典型值）
显示平均噪声电平（DANL，1 GHz）	-174 dBm/Hz（典型值）
幅度精度（常温，1 GHz）	±0.19 dB（典型值）
三阶截获点（TOI，1 GHz）	+22 dBm（典型值）
触发功能	频率模板触发（FMT）、时间限定触发（TQT）、电平触发等
瞬态信号捕获	可检测 3.33 ns 信号，100% 截获概率最短信号持续时间 3.57 s
支持软件	89600 VSA 软件
控制接口	LAN、USB、GPIB、触发 I/O

（四）应用场景

5G 与无线通信研发：对 5G NR、Wi-Fi 6E/7 等宽带调制信号进行捕获与解调，完成 EVM、相位噪声与杂散分析，适配基站、终端与芯片的研发验证。
雷达与电子战测试：捕获雷达脉冲、线性调频与电子战信号，分析信号脉宽、重复频率与频谱特性，评估雷达与电子战设备在复杂电磁环境下的性能。
航空航天与卫星通信：对卫星通信接收机、航空电子设备的射频信号进行分析，验证设备在宽温、高振动环境下的信号接收与处理能力，适配航空航天领域严苛测试需求。
射频组件与芯片测试：对高速放大器、混频器、滤波器等射频组件进行杂散、相位噪声与非线性特性测量，评估组件性能，保障整机设备的射频链路质量。
EMI 预兼容测试：通过实时频谱分析功能捕获瞬态电磁干扰信号，提前发现电磁兼容隐患，降低产品认证风险。
教育科研实验：凭借多测量模式与宽频段覆盖能力，支撑高校与科研院所的射频微波相关教学实验与课题研究，帮助科研人员完成信号特性分析与技术验证。
