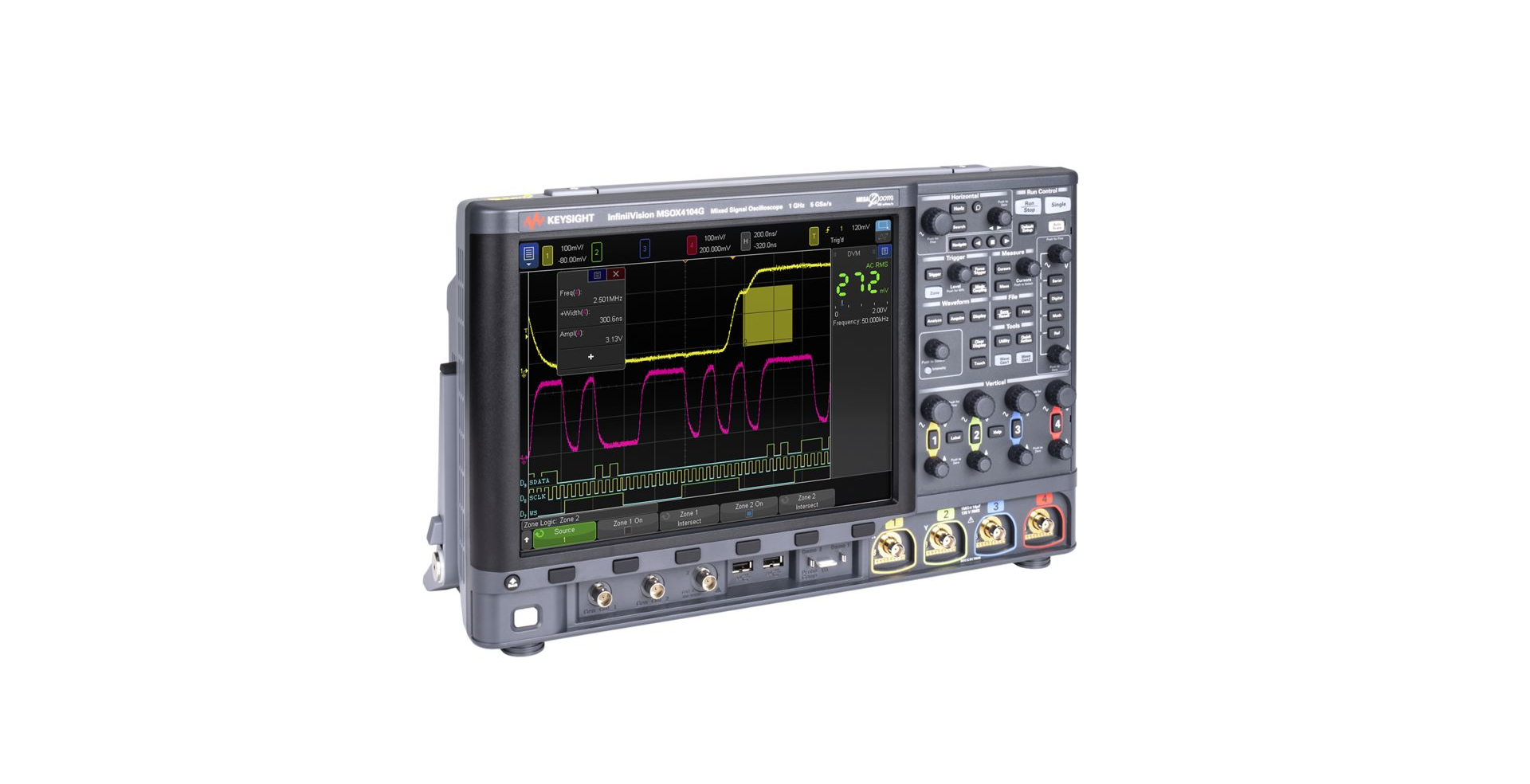

Keysight MSOX4022G 中高端混合信号示波器

1. 品牌介绍

是德科技（Keysight Technologies）是全球领先的电子测试测量解决方案提供商，传承自惠普（HP）测试测量业务，拥有数十年技术积淀。公司专注于为通信、半导体、汽车电子、航空航天、工业电子及物联网等领域客户，提供高精度、高可靠性的测试仪器与定制化技术服务。其示波器产品以卓越的信号保真度、丰富的功能配置、便捷的操作体验及强大的兼容性，在全球范围内获得工程师广泛认可，持续为各行业技术研发、产品验证提供有力支撑，推动产业技术创新升级。

2. 产品特点

精准信号采集能力：具备 200MHz 带宽与 2GSa/s 实时采样率，可快速、精准捕获中速信号，避免信号混叠与失真，清晰呈现信号的瞬态特征，为后续分析提供高质量数据支撑，适配中高速信号测试场景。

多通道协同分析：集成 2 个模拟通道与 16 个数字通道，支持同步采集与分析，可同时监测模拟信号（如电源电压、传感器输出）与数字信号（如控制指令、总线数据），便于发现信号间关联问题，高效排查混合信号系统故障。

协议分析与触发优势：支持 I2C/SPI/UART 等串行协议触发与解码，不仅能解析总线数据，还可根据协议特征精准触发目标信号，快速定位通信异常（如数据错误、时序偏差），大幅提升调试效率。

灵活功能扩展：可选配 WaveGen 内置函数发生器，可生成正弦波、方波、三角波等多种波形，实现 “信号采集 - 分析 - 激励验证” 的测试闭环，减少外接设备需求，降低测试成本与操作复杂度。

高精度与便捷操作：搭载 Infiniium 系列高级测量算法，优化噪声抑制与数据处理能力，确保电压、频率、周期等参数测量的高精度；10.1 英寸电容触摸屏支持手势操作，配合清晰界面布局，兼顾专业用户效率与新手用户上手难度。

3. 产品规格

技术参数
具体指标
带宽（模拟通道）
200MHz
模拟通道数量
2 个
数字通道数量
16 个
实时采样率
2GSa/s
存储深度
每通道最大 1Mpts（典型值）
协议支持
I2C、SPI、UART、CAN、LIN 等（触发与解码功能）
可选配置
WaveGen 内置函数发生器（波形类型：正弦波、方波、三角波、锯齿波等，频率范围 1Hz - 25MHz）
核心技术
Infiniium 系列高级测量算法
垂直灵敏度范围
1mV/div - 10V/div（1MΩ 阻抗）
垂直测量精度
±3%（典型值，25℃环境下）
触发类型
边沿触发、码型触发、脉冲宽度触发、超时触发、协议触发等
显示屏幕
10.1 英寸电容触摸屏，分辨率 1280×800
接口配置
USB 3.0（2 个，用于数据传输与外设连接）、LAN（LXI-C，支持远程控制）、GPIB（可选，用于兼容 legacy 系统）、HDMI 输出（用于外接显示）
机身尺寸（宽 × 高 × 深）
约 340mm×150mm×320mm
机身重量
约 6.8kg
工作环境温度
0℃ - 40℃
存储环境温度
-20℃ - 65℃
质保期限
3 年

4. 应用场景

嵌入式系统调试：在嵌入式芯片、MCU/MPU 调试中，通过 2 个模拟通道监测供电纹波，16 个数字通道捕获控制信号，结合 I2C/SPI 协议触发解码，快速定位软硬件通信故障；可选函数发生器模拟传感器输入，验证系统响应，缩短调试周期。

电源完整性分析：针对电源模块、电源管理芯片（PMIC），利用 200MHz 带宽与高级测量算法，精准测量电源输出纹波、噪声、电压调整率等参数；长时间记录数据，分析电源动态稳定性，为电源设计优化提供数据支撑。

物联网设备开发：在物联网传感器节点、无线模块开发中，监测模拟传感器信号（如温湿度、光照信号）与数字通信信号（如 UART 数据），通过协议解码解析设备间数据交互，排查通信丢包、时序偏差问题，确保物联网设备可靠联网。

工业电子测试：在工业传感器、小型 PLC 模块测试中，2 个模拟通道监测电流、电压信号，16 个数字通道分析逻辑控制信号；可选函数发生器模拟工业总线信号，验证设备兼容性，保障工业电子系统稳定运行。

消费电子测试：用于智能穿戴设备、智能家居传感器等消费电子产品测试，检测电源模块供电稳定性与数据接口（如 UART）信号质量；借助高精度测量算法，量化微小信号变化，排查信号干扰导致的功能异常，提升产品可靠性。

Keysight MSOX4022G 200MHz 中高端混合信号示波器

Keysight MSOX4022G 200MHz 中高端混合信号示波器
