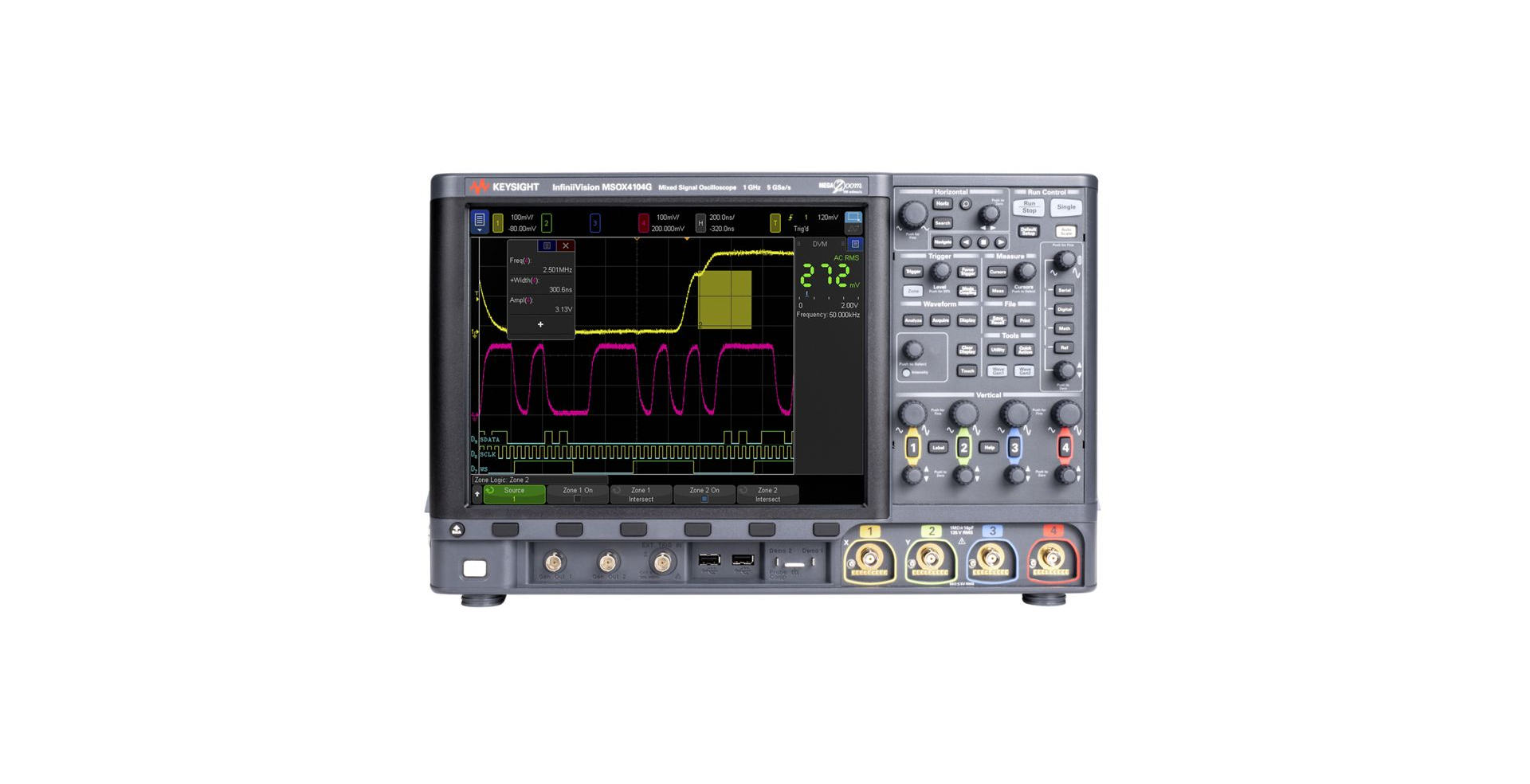

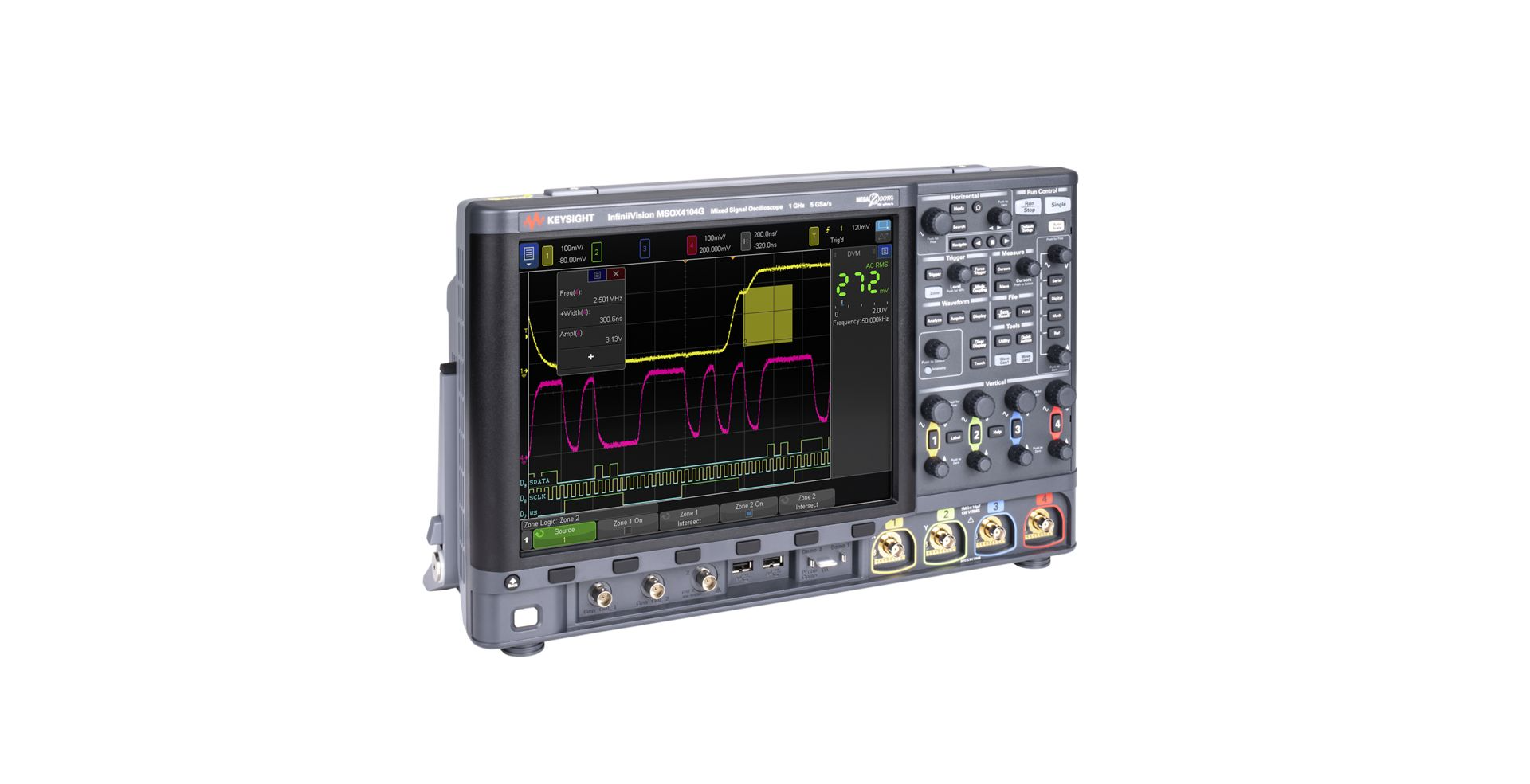

Keysight MSOX4052G 混合信号示波器

1. 品牌介绍

是德科技（Keysight Technologies）是全球领先的电子测试测量解决方案提供商，传承自惠普（HP）测试测量业务，拥有数十年技术积淀。公司专注于为通信、半导体、汽车电子、航空航天、工业电子及教育科研等领域客户，提供高精度、高可靠性的测试仪器与定制化技术服务。其示波器产品以卓越的信号保真度、丰富的功能配置、便捷的操作体验及强大的兼容性，在全球范围内获得工程师广泛认可，持续为各行业技术研发、产品验证提供有力支撑，推动产业技术创新升级。

2. 产品特点

高效信号捕获与异常捕捉：具备 500MHz 带宽与 5GS/s 采样率，可快速、精准捕获中高速信号，避免信号混叠与失真；高达 10 万波形 / 秒的快速捕获率，能高效捕捉偶发、瞬态信号异常，大幅提升故障排查效率。

多通道协同分析：支持 4 个模拟通道与 16 个数字通道同步采集与分析，可同时监测模拟信号（如电源电压、传感器输出）与数字信号（如控制指令、总线数据），便于发现信号间关联问题，高效排查混合信号系统故障。

丰富功能集成：集成 I²C/SPI/UART 等协议分析功能，可快速解析总线数据，定位通信问题；具备电源分析功能，精准测量电源参数；支持多种高级触发功能（如边沿、码型、脉冲宽度触发），满足复杂测试需求。

便捷操作体验：采用 12.1 英寸大尺寸电容触摸屏，支持手势缩放、拖拽等操作，参数设置与波形调整直观简便；界面设计简洁易懂，兼顾专业用户操作效率与新手用户上手难度。

：搭载硬件加速测量技术，可显著提升自动化测试速度，减少数据处理与分析耗时，尤其在批量测试、长时间监测场景中，能大幅降低工程师工作负担，提升整体测试效率。

3. 产品规格

技术参数
具体指标
带宽（模拟通道）
500MHz
模拟通道数量
4 个
数字通道数量
16 个
实时采样率
5GS/s
波形捕获率
高达 10 万波形 / 秒
存储深度
每通道最大 2Mpts（典型值）
垂直灵敏度范围
1mV/div - 10V/div（1MΩ 阻抗）
垂直测量精度
±2.5%（典型值，25℃环境下）
触发类型
边沿触发、码型触发、脉冲宽度触发、超时触发、协议触发等
协议解码支持
I²C、SPI、UART、CAN、LIN 等（可选配扩展）
核心技术
硬件加速测量技术
显示屏幕
12.1 英寸电容触摸屏，分辨率 1280×800
接口配置
USB 3.0（2 个，用于数据传输与外设连接）、LAN（LXI-C，支持远程控制）、GPIB（可选，用于兼容 legacy 系统）、HDMI 输出（用于外接显示）
机身尺寸（宽 × 高 × 深）
约 350mm×155mm×330mm
机身重量
约 7.8kg
工作环境温度
0℃ - 40℃
存储环境温度
-20℃ - 65℃
质保期限
3 年

4. 应用场景

嵌入式系统调试：在嵌入式芯片、MCU/MPU、物联网设备调试中，同步采集模拟供电信号（如 3.3V/5V 电源纹波）与数字控制信号（如 GPIO 引脚电平、SPI 总线数据），借助 10 万波形 / 秒捕获率定位偶发故障，通过协议解码解析通信数据，快速排查硬件与软件问题，缩短调试周期。

电源完整性测试：针对开关电源、线性电源、电源管理芯片（PMIC）等产品，利用电源分析功能精准测量电源输出纹波、噪声、电压调整率等关键参数，结合硬件加速技术实现批量测试，助力工程师优化电源设计，确保供电稳定性。

复杂信号分析：适用于工业控制、消费电子等领域的复杂信号测试，如多通道传感器信号、高速串行总线信号等，500MHz 带宽与 5GS/s 采样率可清晰呈现信号特征，高级触发功能能精准筛选目标信号，提升复杂场景下的信号分析效率。

汽车电子测试：支持 CAN/LIN 协议解码，可用于汽车电子控制系统（如车身控制器、车载传感器）测试，监测车载网络信号的传输质量，捕捉瞬态信号异常，分析信号延迟、丢包等问题，保障汽车电子系统可靠运行。

工业电子研发：在工业 PLC、变频器、智能传感器等工业电子设备研发中，监测模拟传感器信号（如温度、压力、电流信号）与数字控制信号（如 PWM 驱动信号），通过硬件加速测量技术提升测试效率，评估设备在工业环境中的抗干扰能力与动态性能，确保产品满足工业级可靠性要求。
