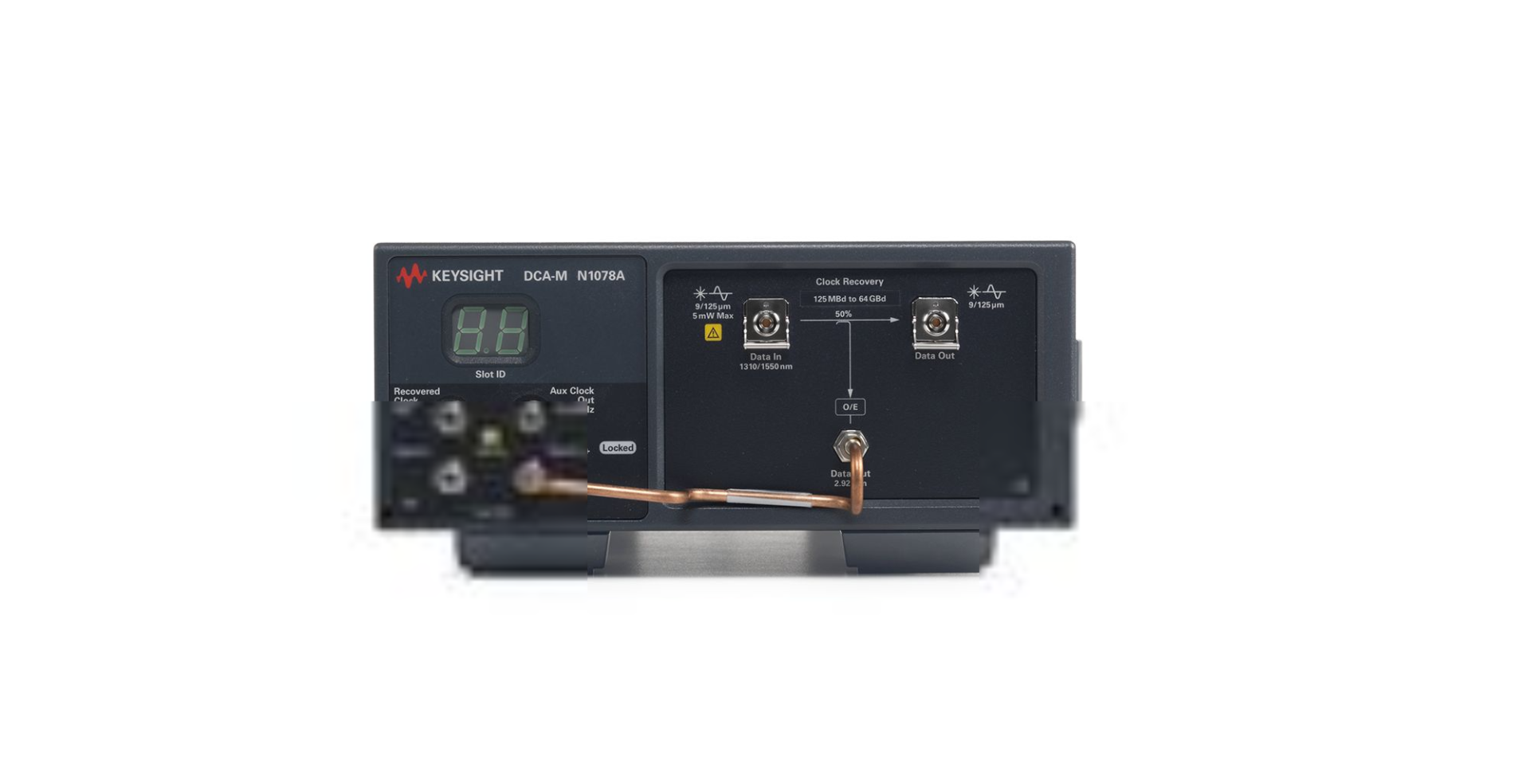

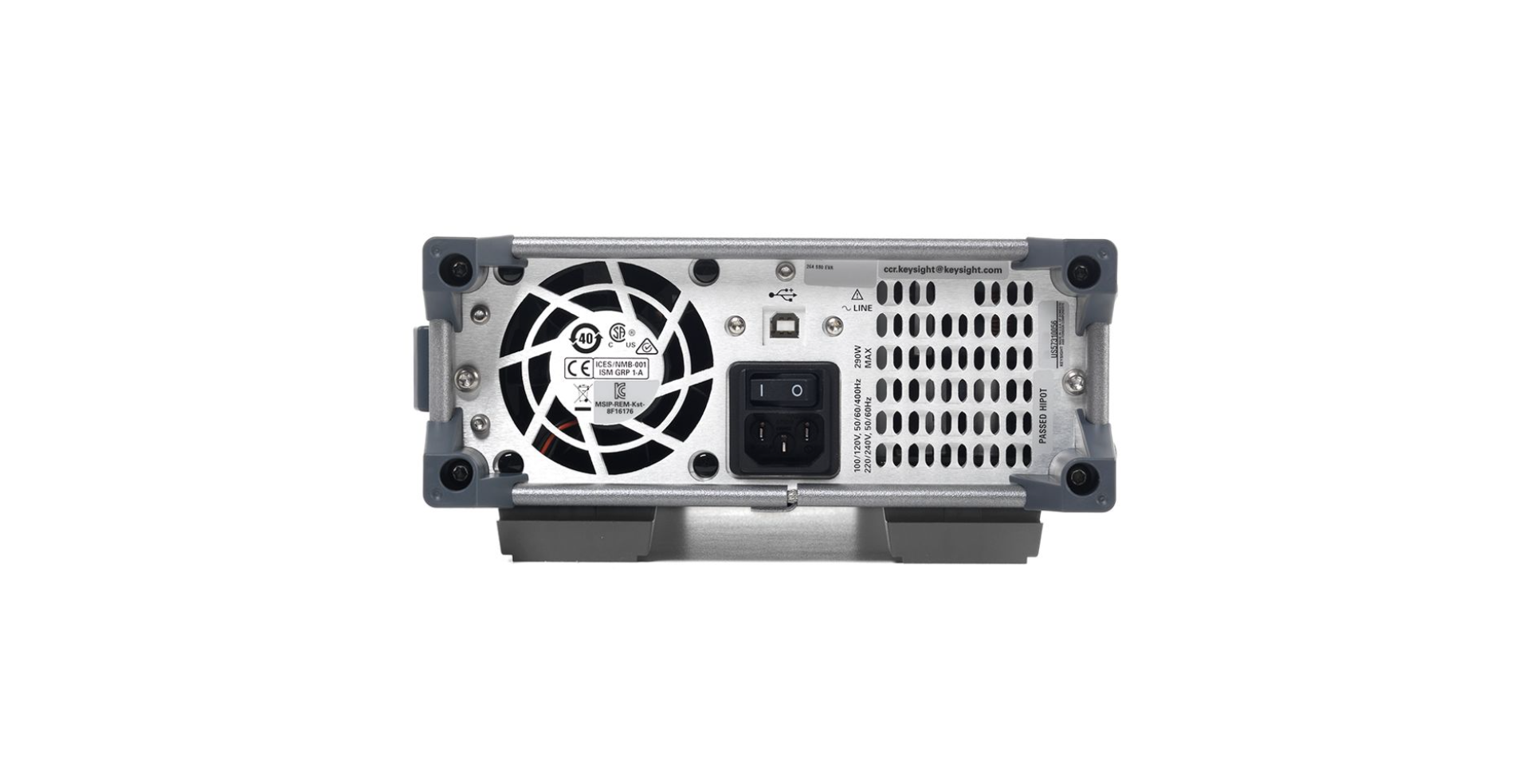

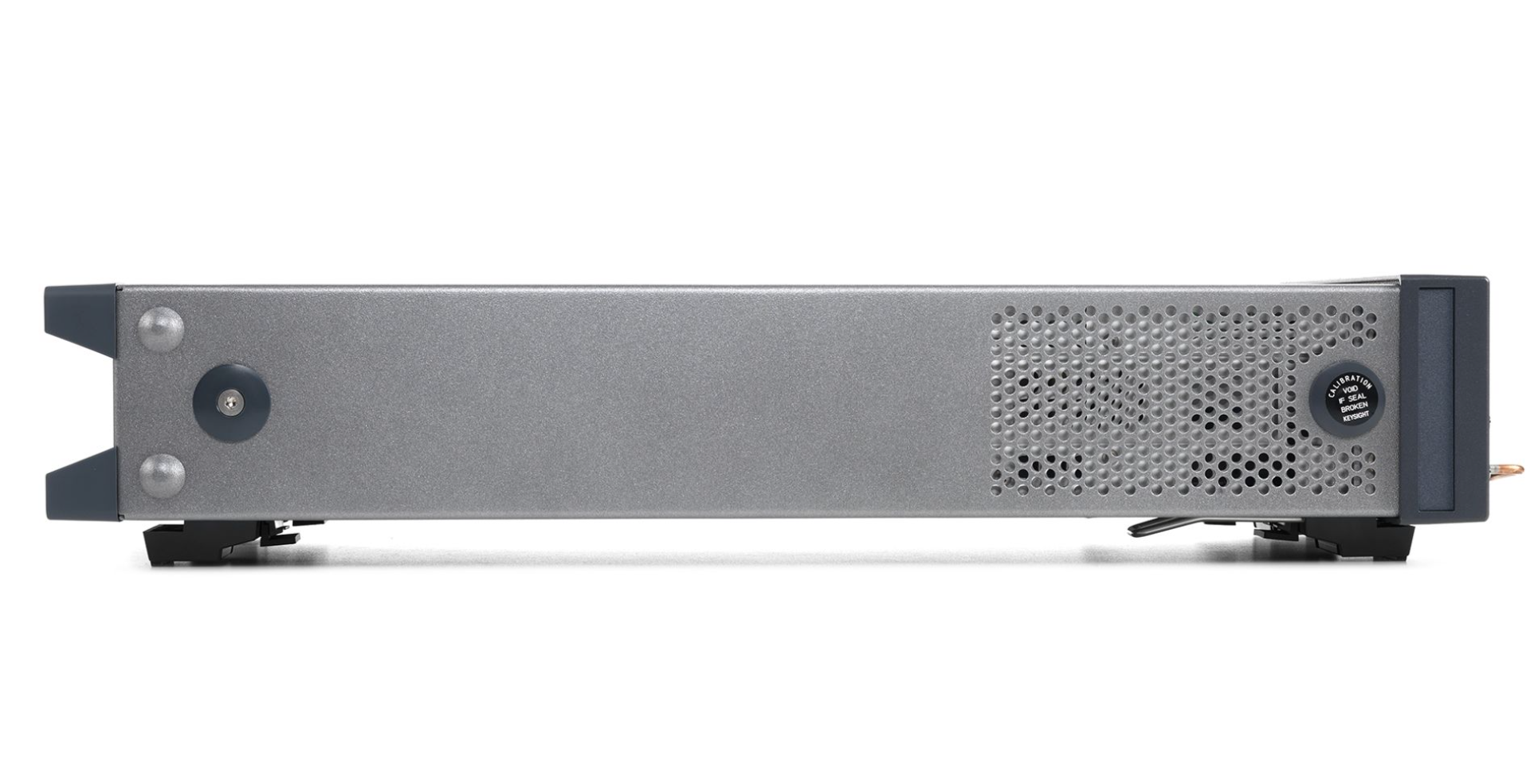

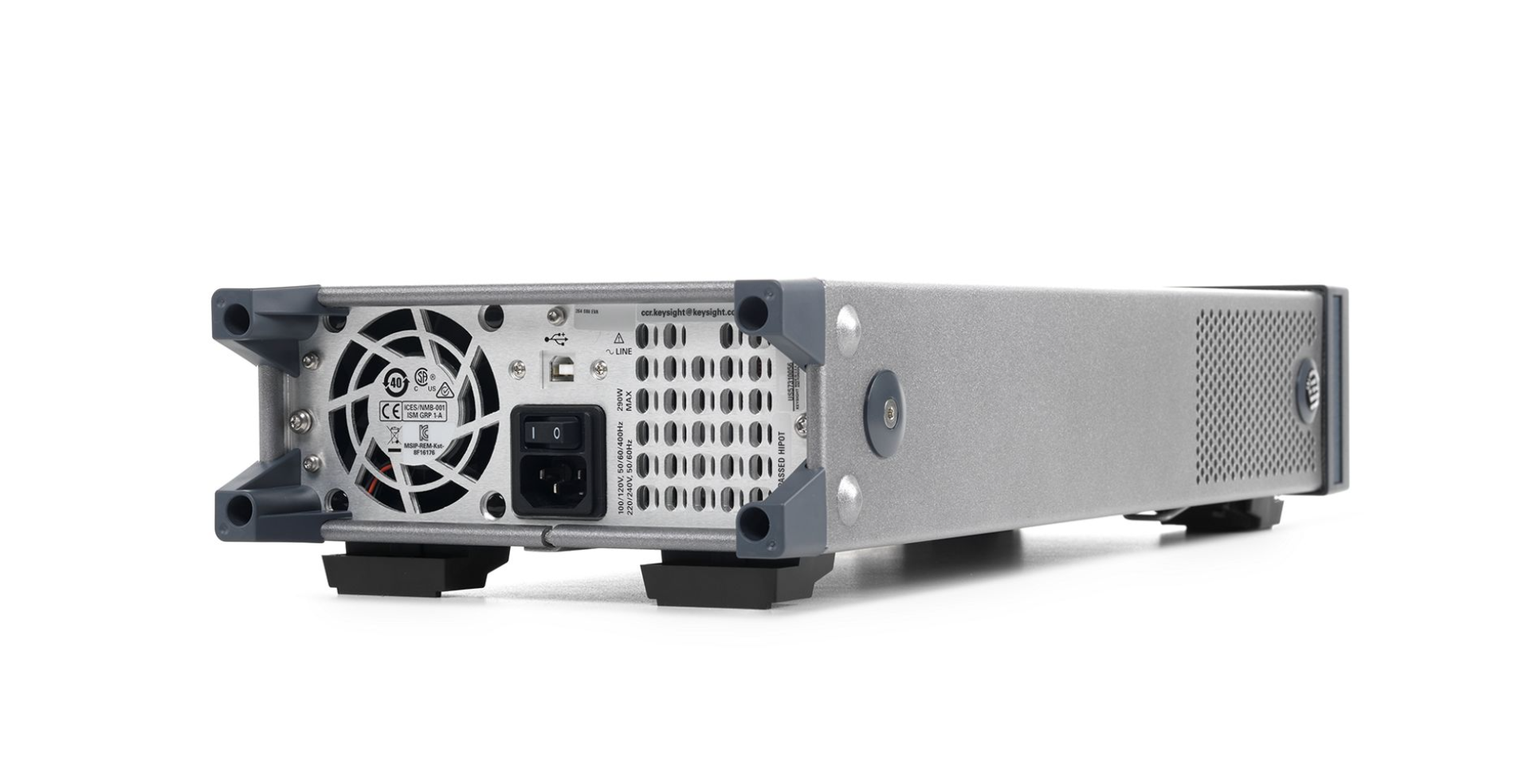

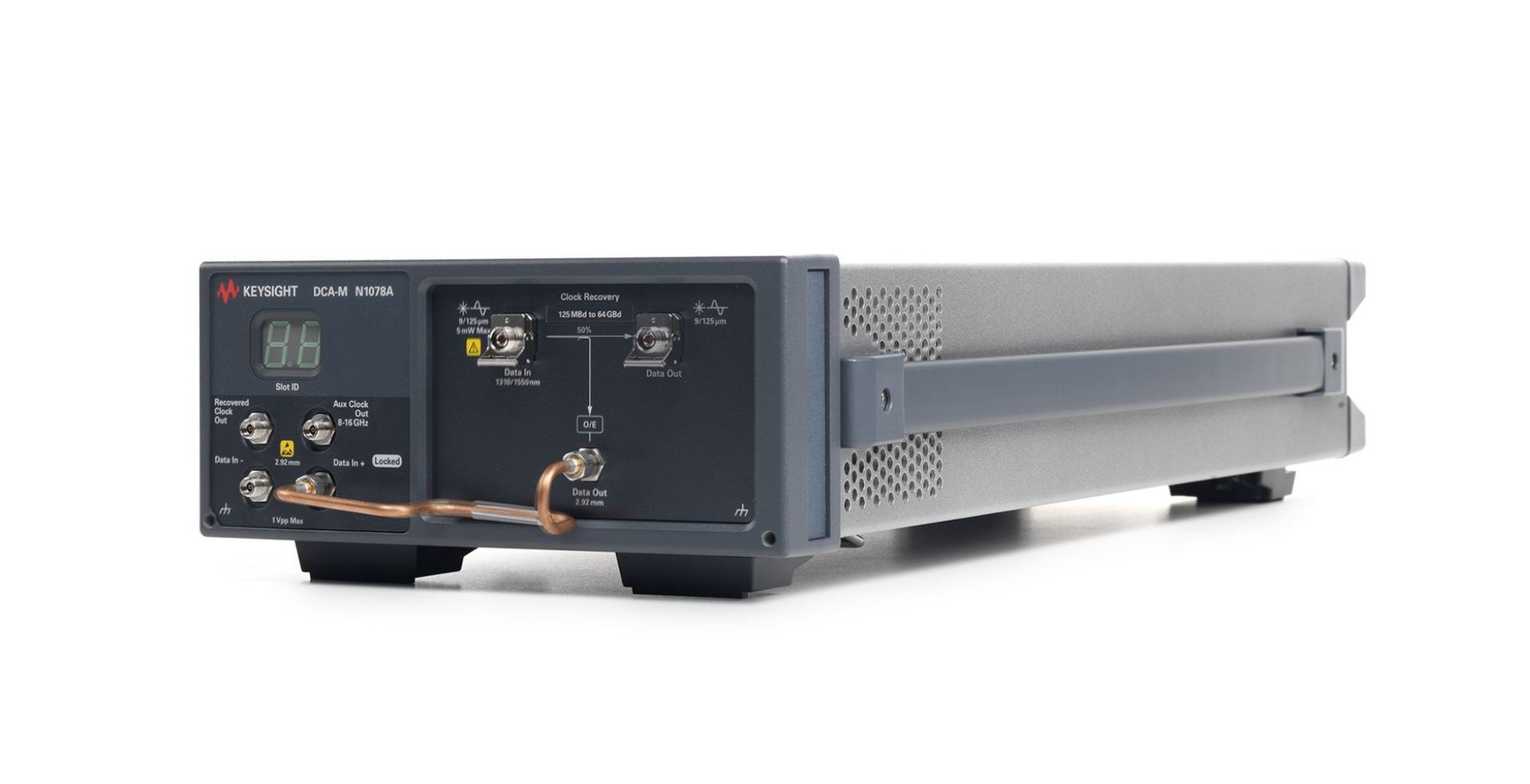

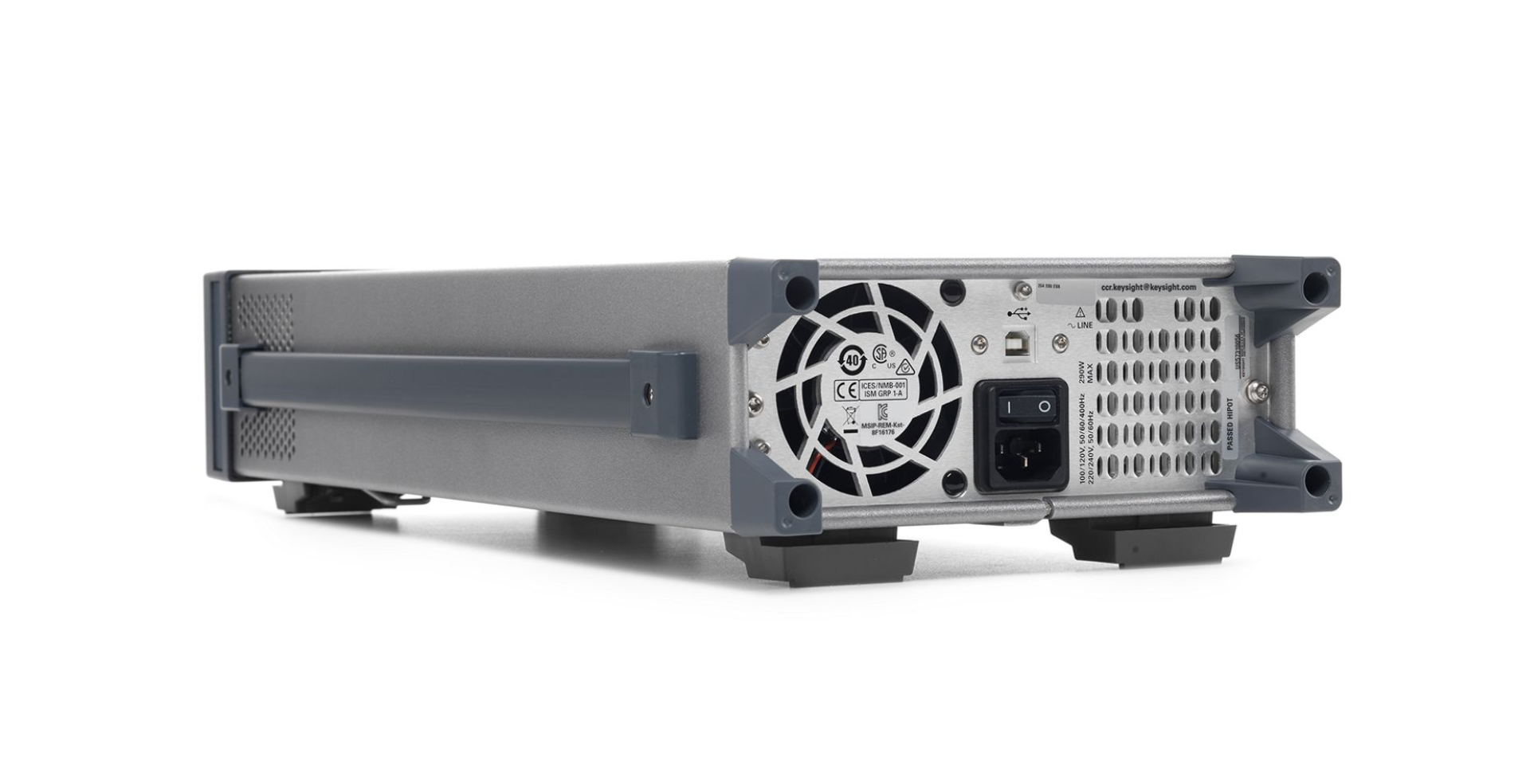

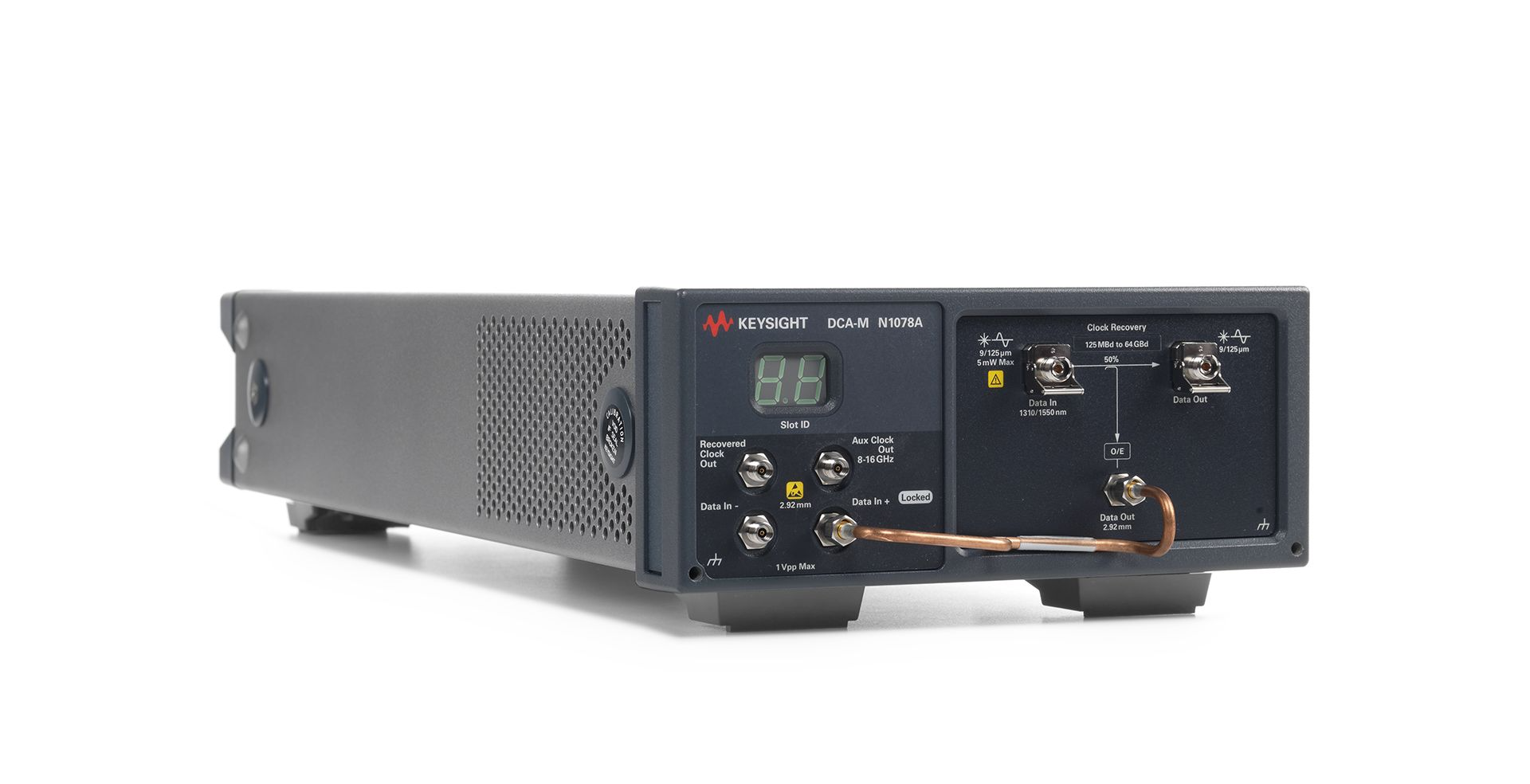

KEYSIGHT N1078A 采样示波器单模光 / 电时钟恢复模块

（一）产品简介

核心定位：作为是德科技高速测试解决方案的关键组件，N1078A 专为采样示波器设计，聚焦单模光纤与高速电信号测试场景，为研发、生产及质检环节提供精准的时钟恢复支持，解决高速信号测试中时钟同步难题。

核心优势：融合精准时钟恢复、宽场景适配、灵活功能扩展三大核心优势，既能稳定应对不同速率、不同格式的信号测试，又可根据实际需求扩展信号补偿与抖动分析功能，与 Keysight 测试设备无缝协作，保障测试精度。

品牌保障：依托是德科技在测试测量领域多年的技术积累，模块在稳定性、灵敏度上表现出色，低内在抖动设计减少干扰，USB 便捷控制提升操作效率，符合行业严苛测试标准。

（二）产品特点

宽场景速率适配：支持 125MBd 至 64GBd 连续数据速率，兼容 NRZ 与 PAM4 两种主流信号格式，无论是常规中低速信号测试，还是超高速信号分析，都能稳定适配，避免频繁更换测试模块带来的效率损耗。

灵活双输入适配：光输入适配 850-1620nm 单模光纤（兼容多模场景），采用 FC/PC 标准连接器，满足光纤链路测试需求；电输入配备 2.92mm 阴头连接器，适配专业电信号测试链路，两种输入方式灵活切换，覆盖多样测试环境。

黄金 PLL 精准恢复：搭载 “黄金 PLL”（理想 PLL）时钟恢复技术，可调环路带宽高达 20MHz，即便面对信号质量下降、出现 “闭合眼图” 的情况，也能精准提取信号时钟，保障采样示波器捕获信号的准确性。

宽频时钟输出：输出时钟范围达 50MHz-32GHz，可根据不同速率信号的测试需求，提供匹配的高稳定性基准时钟，解决高速信号测试中的时钟同步问题，为信号分析提供可靠时间基准。

按需功能扩展：可选配可变均衡器（EVA），对传输过程中衰减的信号进行补偿，优化信号质量，适用于长距离传输或信号衰减明显的场景；抖动频谱分析（JSA）功能可深入解析抖动幅度与分布，帮助工程师定位低频抖动根源，搭配专用软件还能实现标准合规测试，满足复杂测试需求。

（三）产品型号

基础型号：KEYSIGHT N1078A 标准版，具备核心的精准时钟恢复功能，支持光 / 电双输入、黄金 PLL 模式及宽频输出，能满足多数常规单模高速信号测试场景的基础需求。

扩展型号：

N1078A（含 EVA 选件）：在标准版基础上增加可变均衡器功能，针对信号传输衰减问题，可通过均衡补偿优化信号质量，适用于长距离测试链路或信号质量较差的测试场景。

N1078A（含 JSA 选件）：集成抖动频谱分析功能，能详细解析抖动特性，帮助工程师排查过度抖动的根本原因，适用于对信号稳定性要求高、需深入分析抖动问题的测试场景。

N1078A（含 EVA+JSA 选件）：同时具备信号补偿与抖动分析功能，功能最全面，搭配 FlexDCA 软件可执行 PLL 带宽测量，适用于高端研发、产品认证等对测试精度与功能要求严苛的场景。

（四）应用场景

通信设备测试：在 100/400 Gigabit Ethernet 等高速通信设备研发中，可对单模光纤传输的 64GBd PAM4 信号进行时钟恢复，精准验证设备的信号传输性能，确保通信设备符合行业传输标准。

数据中心运维：用于服务器高速接口测试，兼容 PCIe 等协议相关的 NRZ 信号，通过宽频输出时钟同步测试链路，保障服务器在高速数据传输过程中的稳定性，减少数据传输错误。

光模块研发：针对单模光模块生产测试，850-1620nm 波长适配性覆盖主流光模块类型，黄金 PLL 技术确保时钟提取精度，帮助研发人员优化光模块性能，提升产品质量。

电子元器件质检：第三方检测机构及企业质检部门可利用其精准性，对高速芯片、射频模块等电子元器件的输出信号进行合规性测试，验证 NRZ/PAM4 信号的时钟特性，确保元器件符合质量标准。

测试实验室搭建：作为多功能测试平台的核心组件，可与 DCA-X 主机联动，构建光 / 电一体化高速信号测试系统，适配计算机、通信、电子等多领域的测试需求，为实验室提供全面的测试支持。

KEYSIGHT（品牌名）单模光 / 电时钟恢复模块（产品名称）N1078A（型号）宽速率覆盖宽频时钟输出黄金 PLL 精准恢复兼容多信号格式
