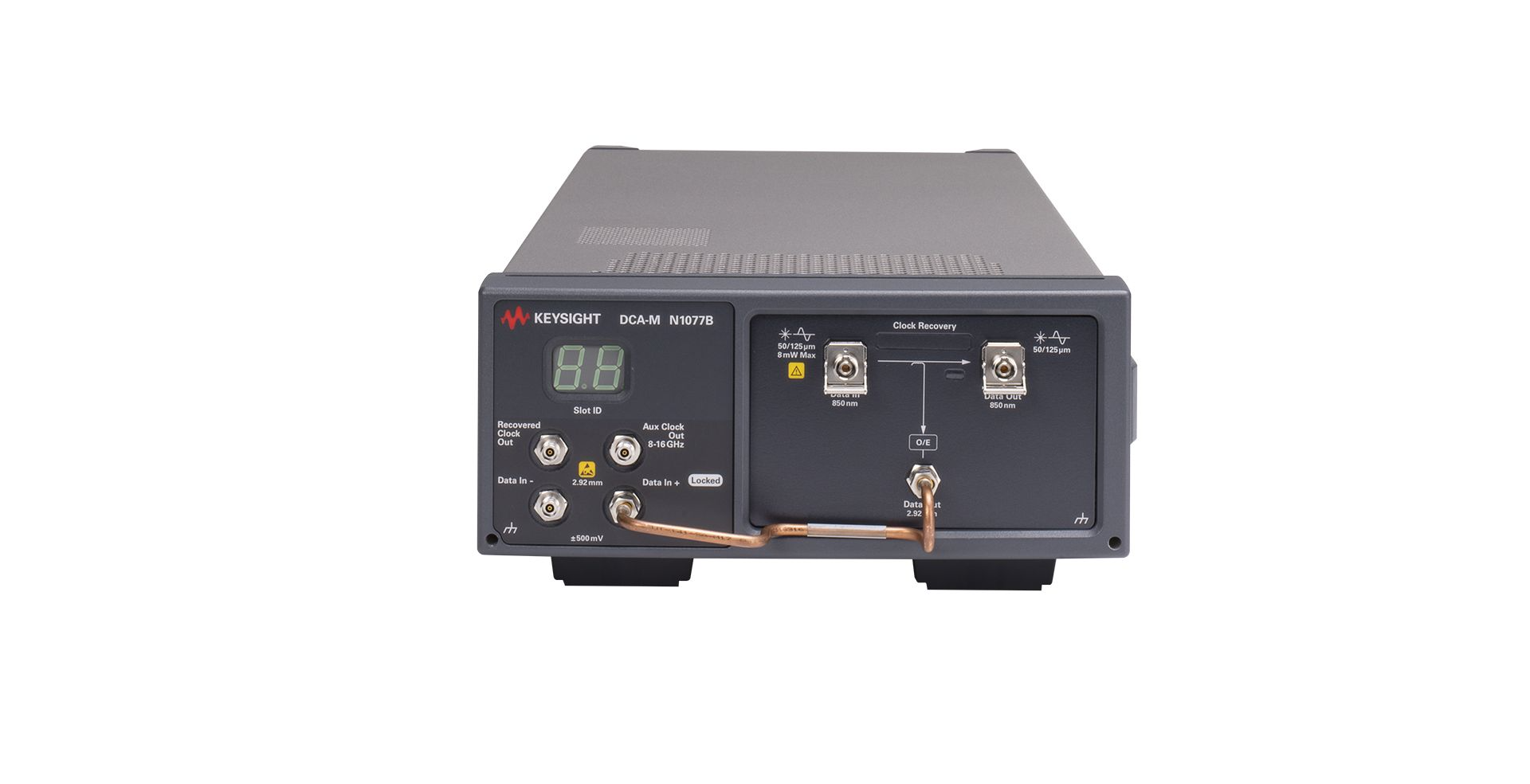

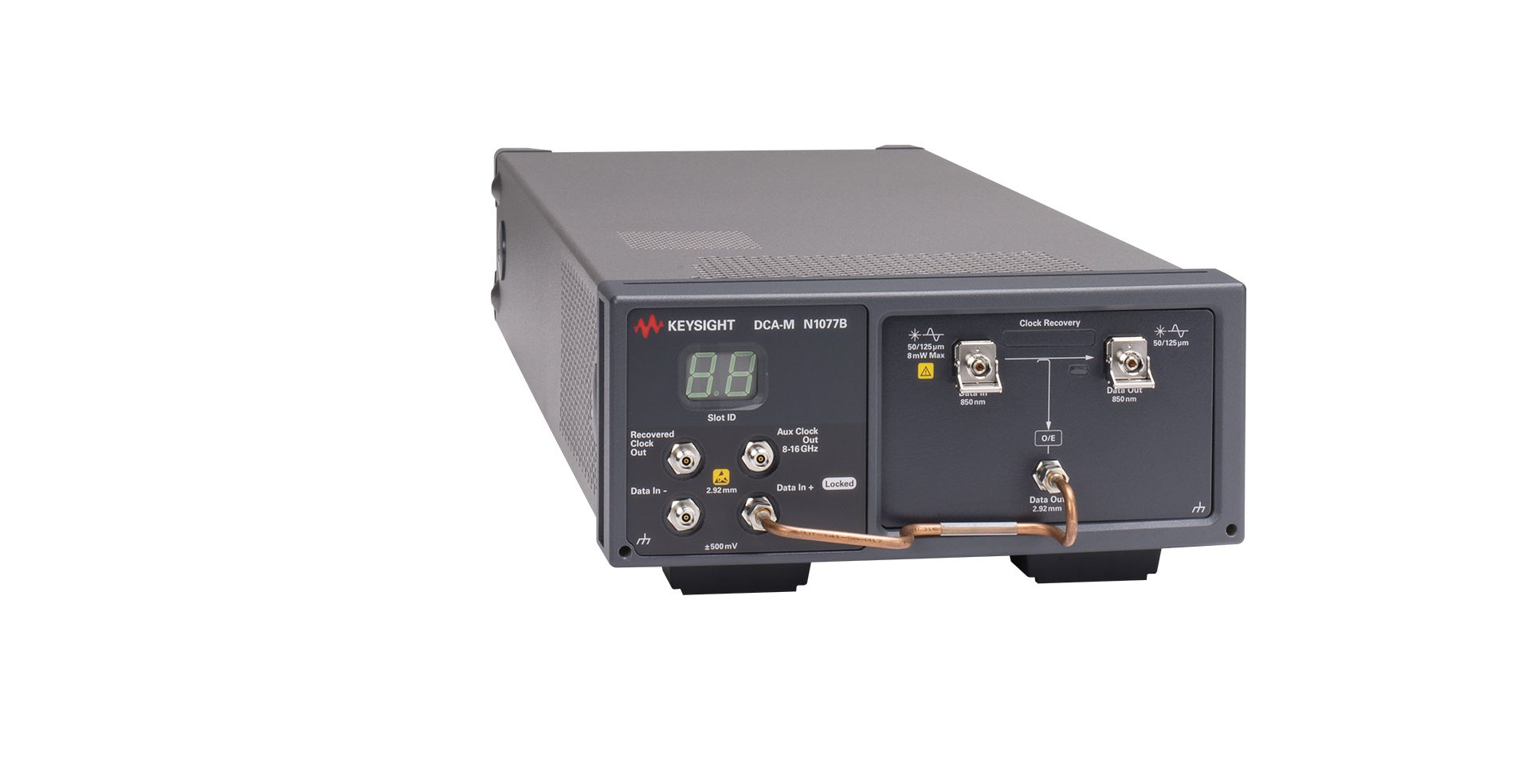

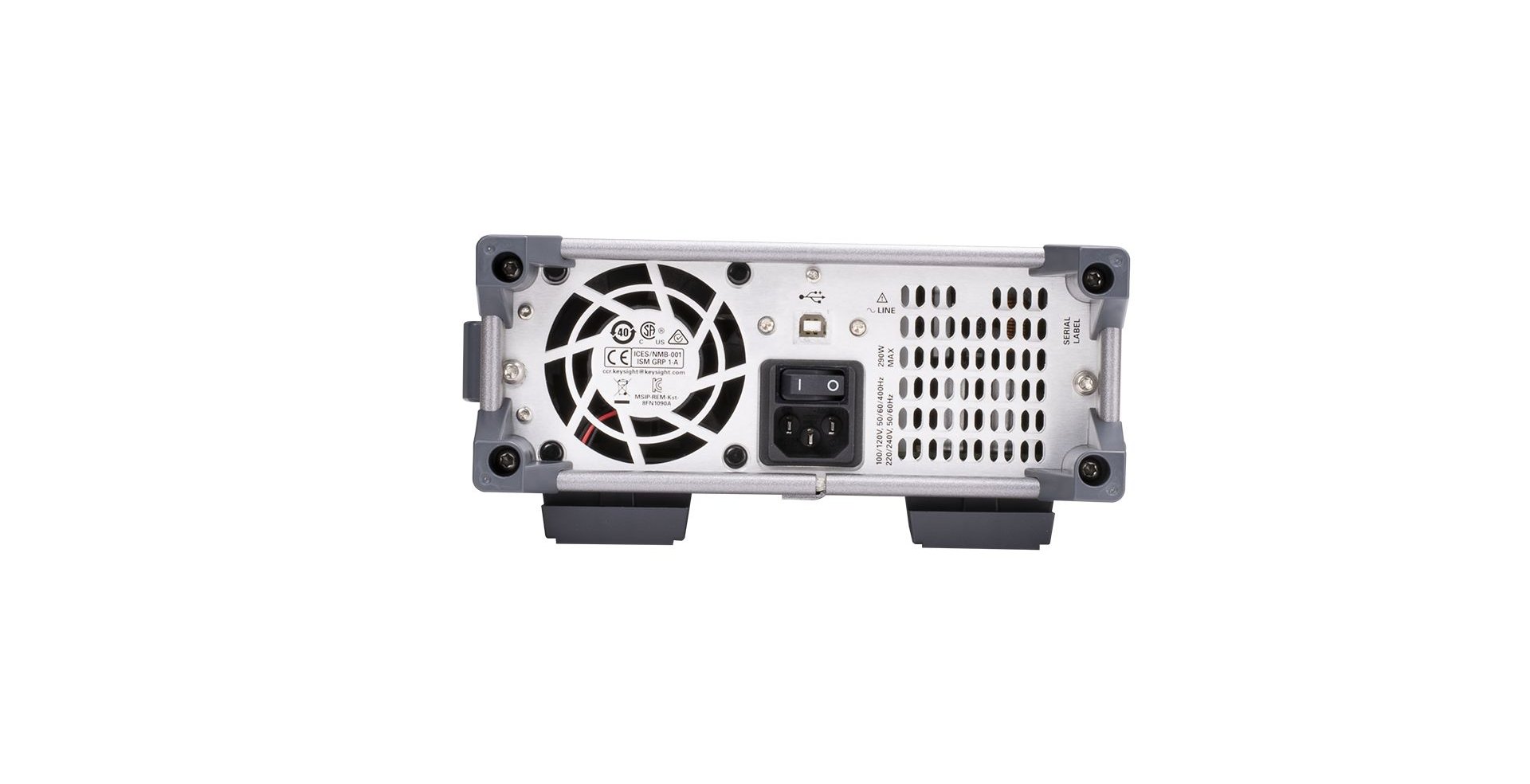

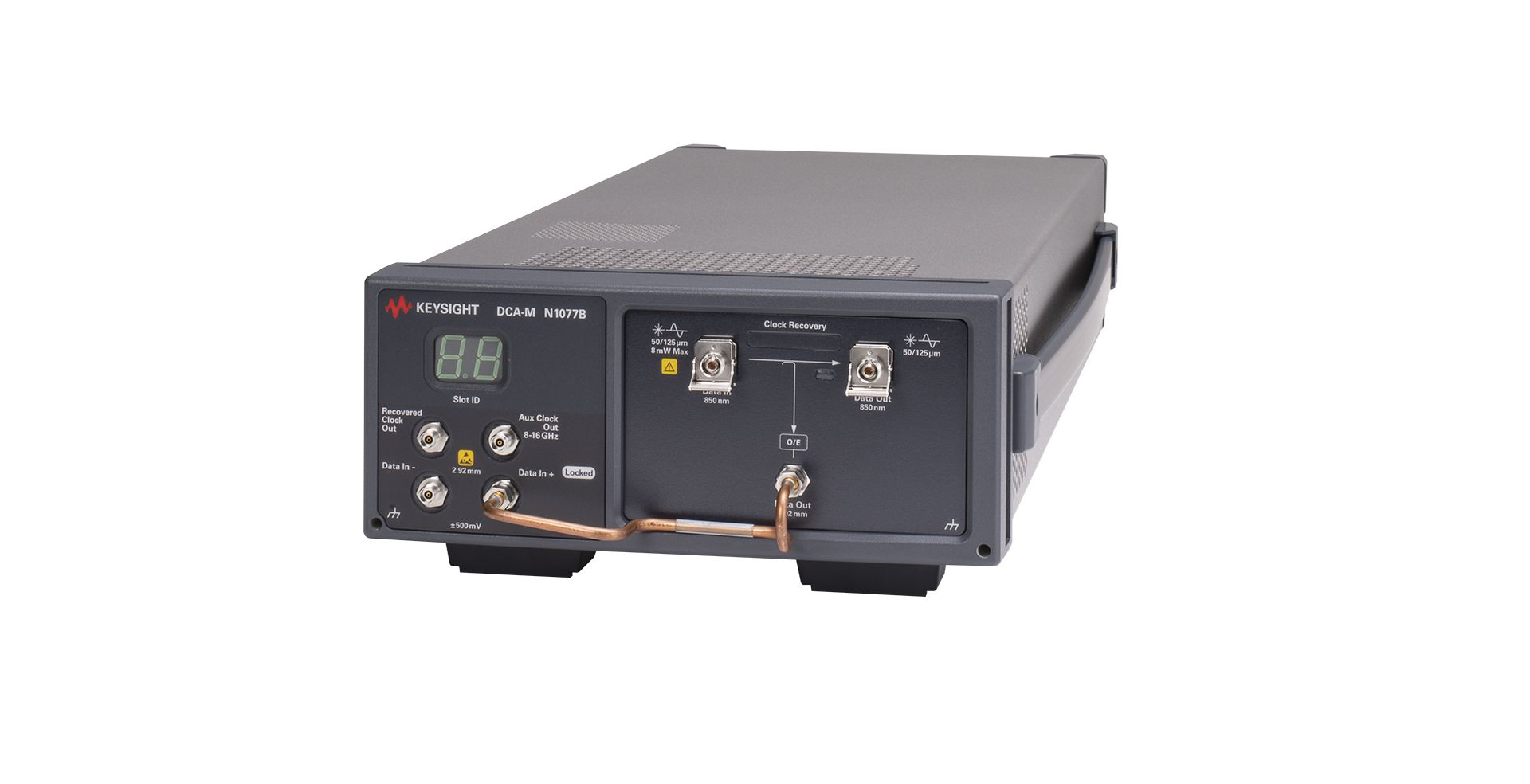

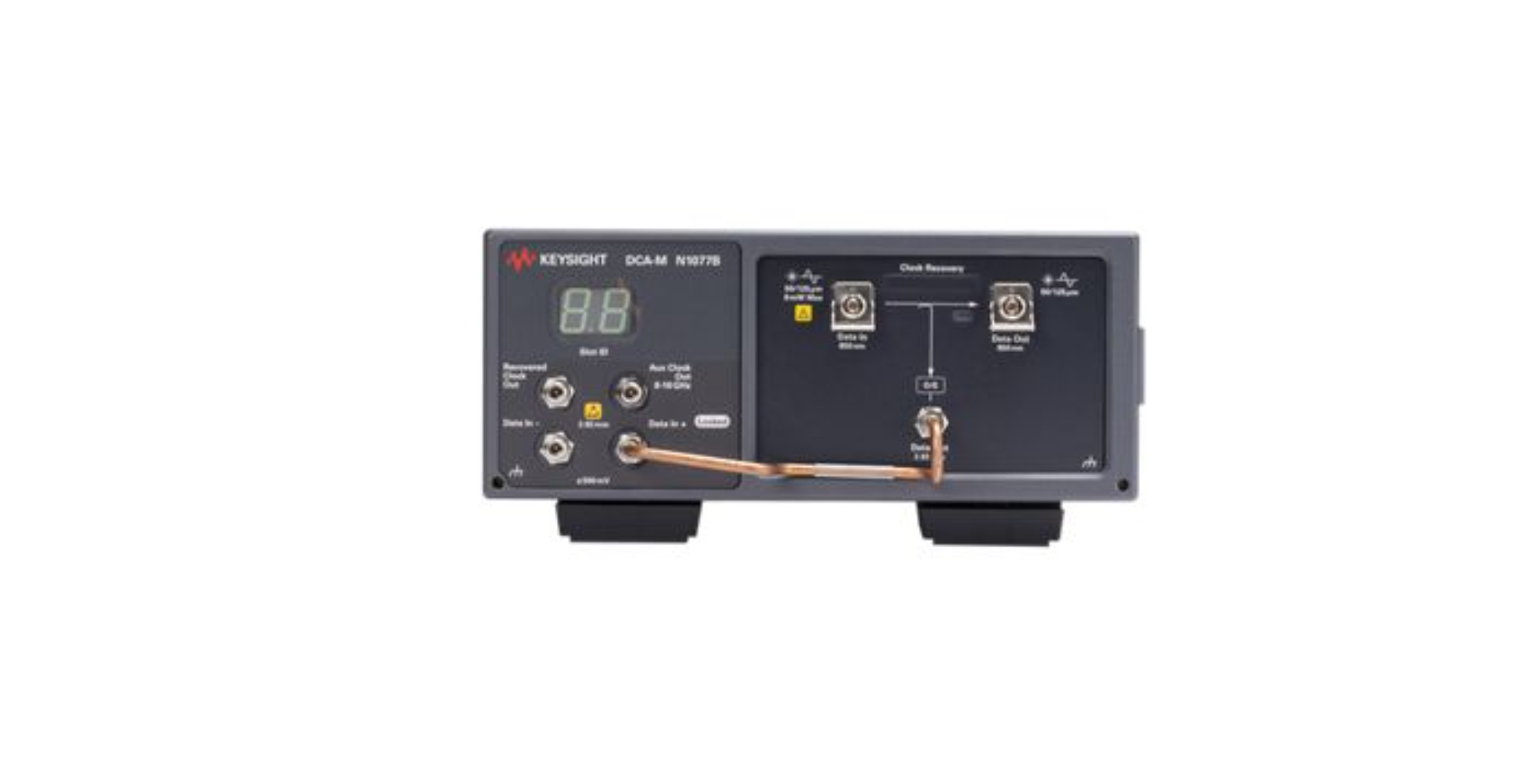

KEYSIGHT N1077B 采样示波器光 / 电时钟恢复模块 支持 125MBd-64GBd 速率 适配 PCIe 4.0/5.0 等协议 低至 100fs 抖动
KEYSIGHT N1077B 采样示波器光 / 电时钟恢复模块 支持 125MBd-64GBd 速率 适配 PCIe 4.0/5.0 等协议 低至 100fs 抖动
核心定位：KEYSIGHT N1077B 是专为采样示波器设计的高性能光 / 电时钟恢复模块，聚焦高速串行信号测试领域，为研发、生产及质检环节提供精准的时钟恢复解决方案，助力用户高效捕获与分析高速信号特性。
核心优势：具备宽数据速率覆盖、多输入类型支持、低抖动输出及丰富功能扩展特性，可适配多种高速测试场景，兼容主流行业协议，满足不同用户对高速信号测试的严苛要求。
品牌保障：作为是德科技（KEYSIGHT）旗下产品，依托品牌在测试测量领域的技术积累，模块在稳定性、准确性与可靠性上均达到行业高标准，为用户测试工作保驾护航。
宽幅速率覆盖：支持 125MBd 至 64GBd 的连续数据速率，可精准匹配 1.0Gb/s-32Gb/s（NRZ）及 64Gb/s（PAM4）信号测试需求，无论是中低速还是高速信号场景，均能稳定发挥作用，无需频繁更换设备。
灵活输入支持：兼容光 / 电双输入类型，光输入适配单模 / 多模光纤，光波长范围覆盖 850-1620nm（单模光纤）；电输入采用差分或单端设计，支持交流耦合与 50Ω 阻抗，可灵活对接不同类型的测试信号源。
高效时钟恢复：搭载 Golden PLL 和 Data Recovery 两种核心时钟恢复模式，能根据不同信号特性选择适配模式，确保时钟恢复的精准度；同时环路带宽可高达 20MHz，快速响应信号变化，提升测试效率。
低抖动输出：输出时钟抖动典型值低至 100fs 级别，有效减少时钟信号干扰，保障高速信号测试过程中数据捕获的准确性，为后续信号分析提供高质量的时钟基准。
丰富功能扩展：可选配集成可变均衡器（选件 EVA），可对信号衰减进行补偿，优化信号质量；同时具备抖动频谱分析功能（选件 JSA），助力用户深入分析信号抖动特性，挖掘信号问题根源。
基础型号：KEYSIGHT N1077B 采样示波器光 / 电时钟恢复模块（标准版），具备核心的时钟恢复功能、光 / 电输入支持及宽速率覆盖能力，满足常规高速信号测试需求。
扩展型号：
KEYSIGHT N1077B（含选件 EVA）：在标准版基础上增加可变均衡器功能，适用于信号传输过程中存在衰减的场景，可通过均衡器补偿信号损失，提升测试准确性。
KEYSIGHT N1077B（含选件 JSA）：集成抖动频谱分析功能，针对需要深入分析信号抖动来源与特性的用户，可精准捕获抖动频谱信息，辅助问题排查与优化。
KEYSIGHT N1077B（含选件 EVA+JSA）：同时具备可变均衡器与抖动频谱分析功能，功能最为全面，适用于对信号质量要求极高、测试场景复杂的高端测试需求。
通信行业：适用于 100/400 Gigabit Ethernet 等高速以太网设备的研发与测试，可对设备传输的高速信号进行时钟恢复与分析，验证设备信号传输性能，确保设备符合行业标准。
存储行业：支持 SATA、SAS 等存储接口协议，可应用于固态硬盘、存储阵列等存储设备的测试，助力研发人员检测存储设备在高速数据传输过程中的信号稳定性，优化设备存储性能。
计算机行业：兼容 PCIe 4.0/5.0 等高速计算机总线协议，可用于主板、显卡、服务器等计算机硬件的测试，帮助工程师排查高速总线传输中的信号问题，提升硬件设备的运行稳定性与数据传输效率。
电子研发领域：在高速芯片、射频模块等电子元器件的研发过程中，可作为关键测试辅助设备，对元器件输出的高速信号进行时钟恢复与特性分析，为元器件性能优化与质量管控提供数据支撑。
质检与认证领域：第三方检测机构及企业质检部门可利用该模块，对高速电子设备进行合规性测试与质量抽检，确保产品符合相关技术标准与市场准入要求，提升产品市场竞争力。
