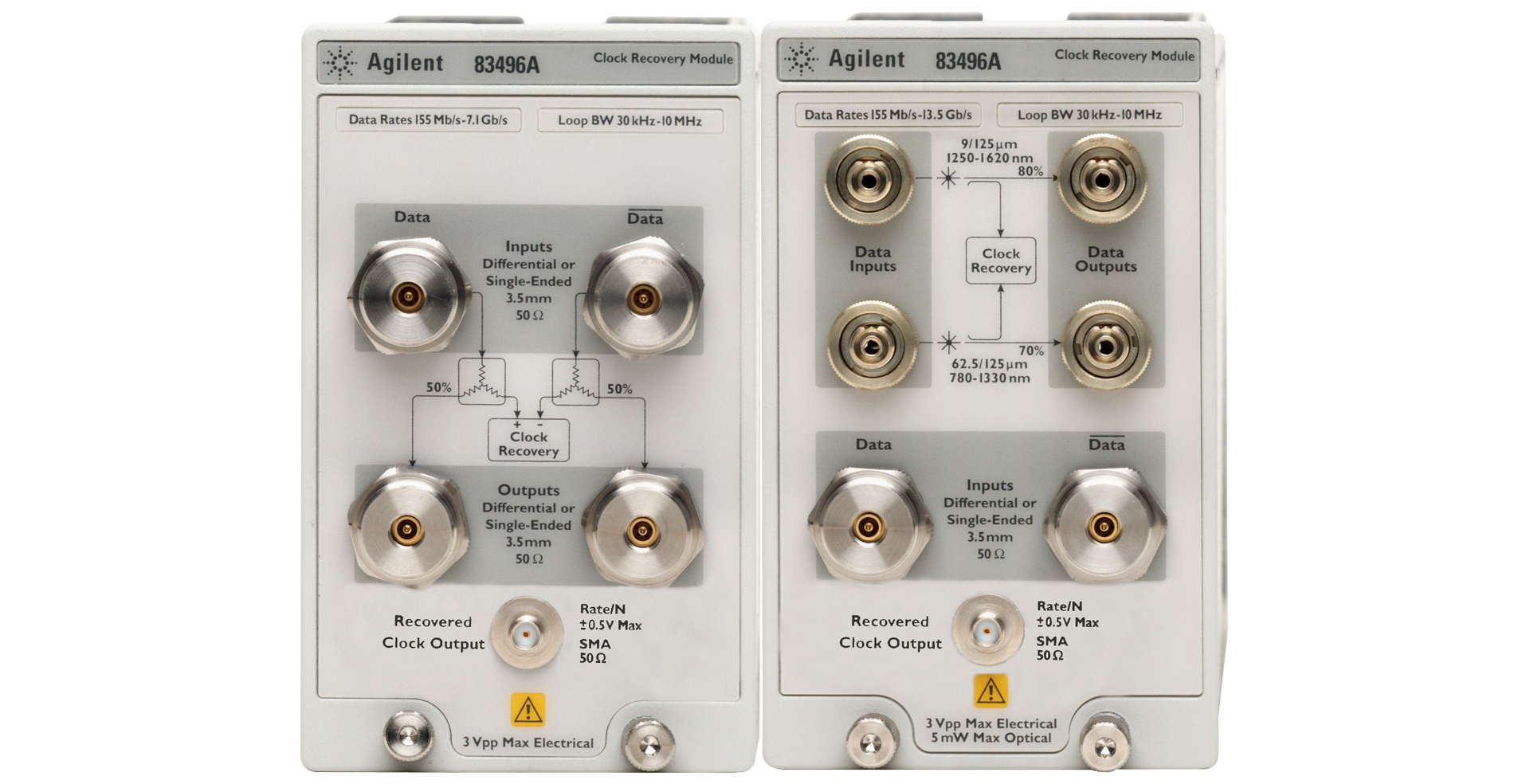

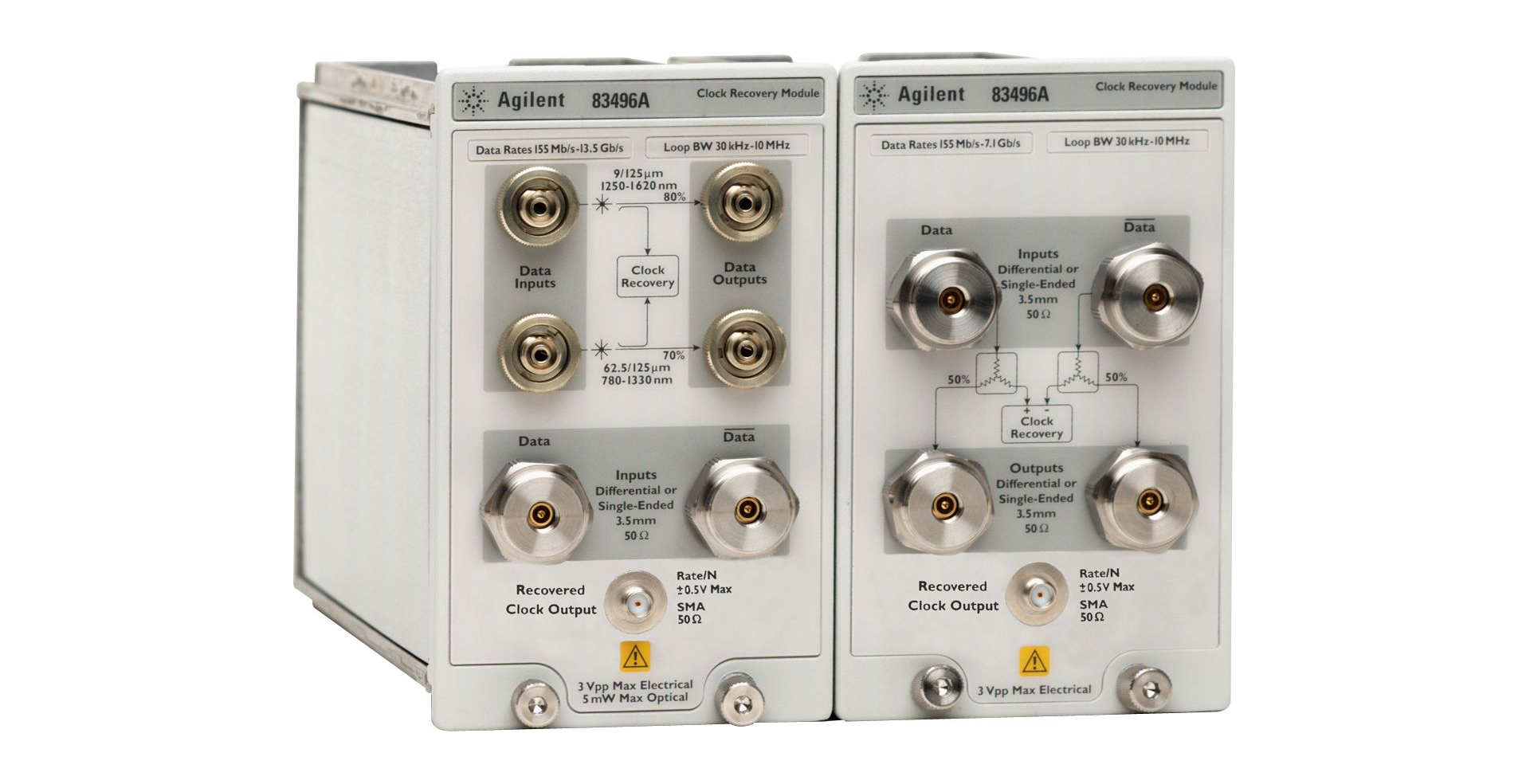

KEYSIGHT 83496A 采样示波器时钟恢复模块 50Mb/s-13.5Gb/s 无带调谐 兼容 86100A/B/C
主要特性：
KEYSIGHT 83496A 采样示波器时钟恢复模块，作为 Keysight 旗下高性能测试配件，凭借宽数据速率覆盖、多波长兼容及低抖动特性，成为高速光 / 电信号测试领域的核心组件，可与 86100A/B/C Infiniium DCA/DCA - J 主机完美适配，为通信、电子等行业的研发、生产测试提供精准时钟恢复解决方案。
KEYSIGHT 83496A 采样示波器时钟恢复模块 50Mb/s-13.5Gb/s 无带调谐 兼容 86100A/B/C
1. 产品概述
KEYSIGHT 83496A 采样示波器时钟恢复模块，作为 Keysight 旗下高性能测试配件，凭借宽数据速率覆盖、多波长兼容及低抖动特性，成为高速光 / 电信号测试领域的核心组件，可与 86100A/B/C Infiniium DCA/DCA - J 主机完美适配，为通信、电子等行业的研发、生产测试提供精准时钟恢复解决方案。
2. 核心性能参数
数据速率与调谐能力：支持 50 Mb/s 至 13.5 Gb/s 的连续无带调谐，无需频繁切换设置，即可应对从低速到高速的各类信号时钟恢复需求，适配不同速率的设备测试场景。
光时钟恢复特性：单模光信号波长覆盖 1250 - 1650 nm，多模为 750 - 1330 nm，全面兼容主流光信号波长；最小光调制幅度根据波长和模式优化，1310/1550nm 单模时低至 - 11 dBm，1310nm 多模 - 10 dBm，850nm 多模 - 8 dBm，即使弱光信号也能稳定恢复时钟。
电时钟恢复配置：输入采用单端或差分设计，搭配 3.5 mm 阳头连接器，适配常见电信号接口；选件 100 可扩展单端 / 差分输出功能，满足不同测试系统的信号输出需求；最小输入电平仅 75 mVpp，对输入信号强度要求低，适用范围更广。
PLL 与抖动性能：选件 300（Golden PLL 运作）支持 15 kHz 至 10 MHz 的 PLL 环路带宽调整，可根据信号特性灵活优化锁相效果；10 Gb/s 速率下，剩余抖动典型值低于 300 fs rms，有效减少时钟信号误差，保障测试数据准确性。
兼容性与回波损耗：无缝兼容 86100A/B/C Infiniium DCA/DCA - J 主机，无需额外适配组件，简化测试系统搭建；输入回波损耗表现出色，单模 20dB、多模 16dB，电信号在直流至 12GHz 时达 22dB、12 - 20GHz 时 16dB，减少信号反射干扰，提升测试稳定性。
3. 适用场景
适用于高速通信设备研发（如 5G 基站、光模块）、电子元器件测试（高速芯片、连接器）、航空航天电子系统检测等领域，可用于时钟信号提取、信号抖动分析、高速数据传输验证等测试环节，为各类高精度测试任务提供可靠时钟支持。
