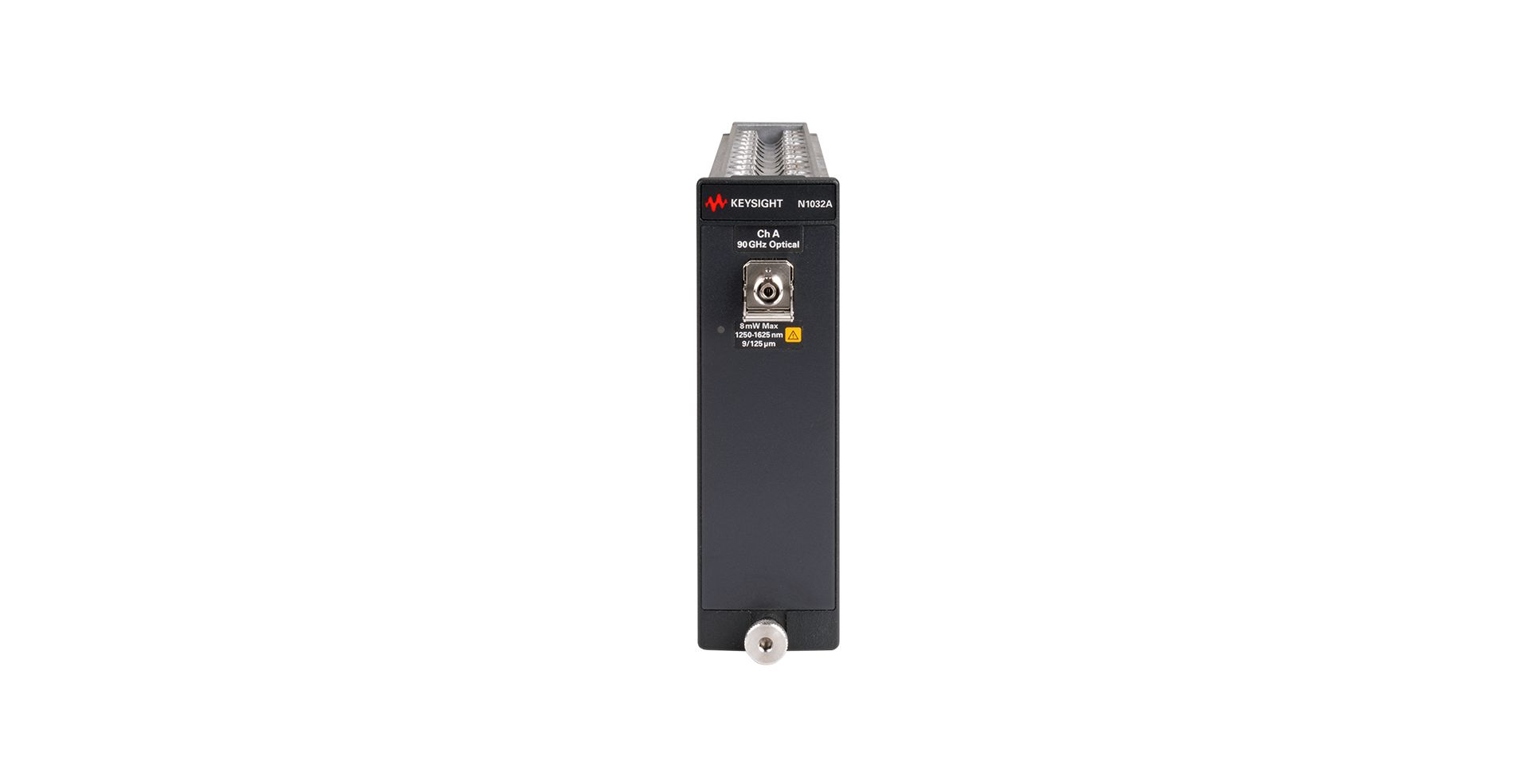

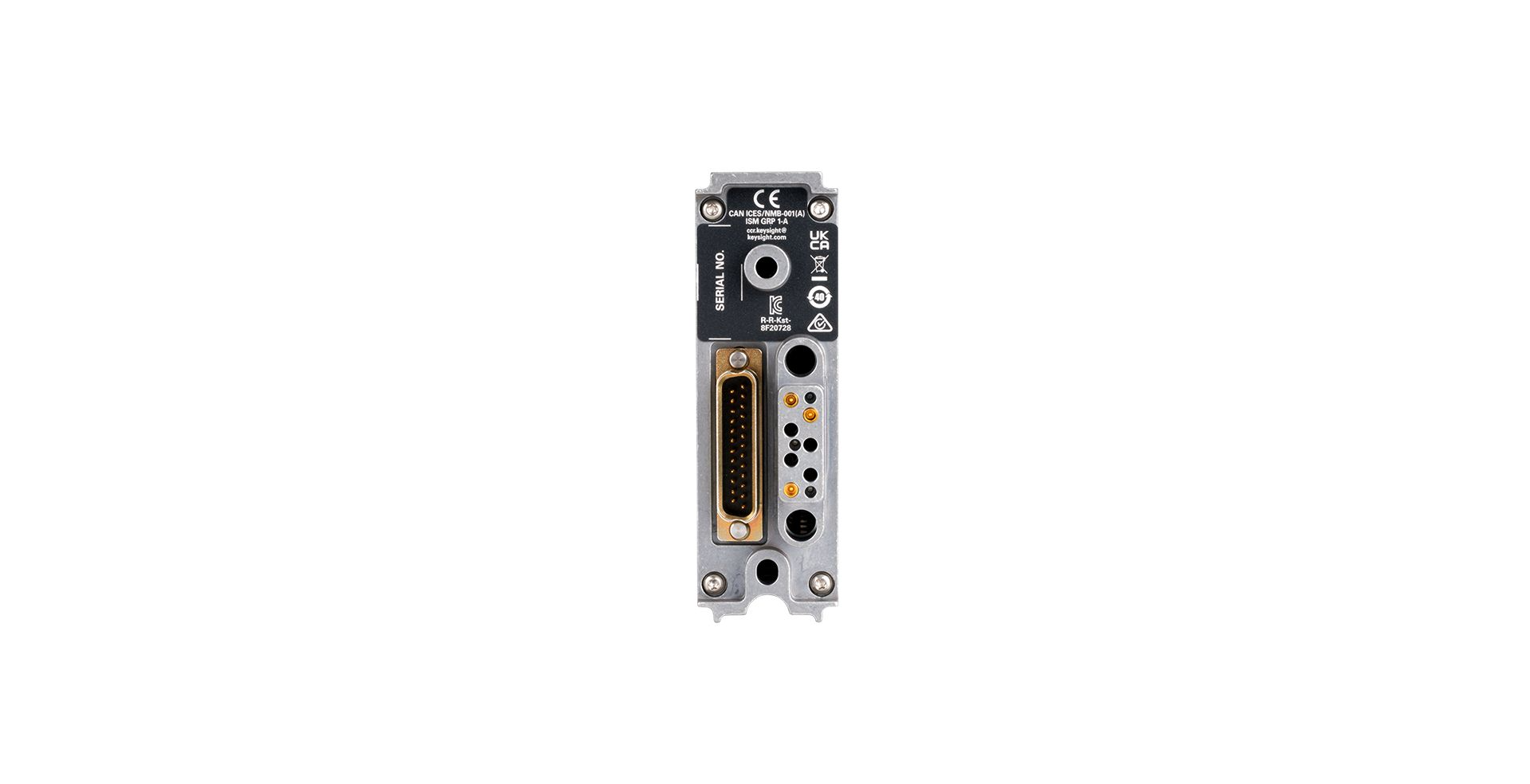

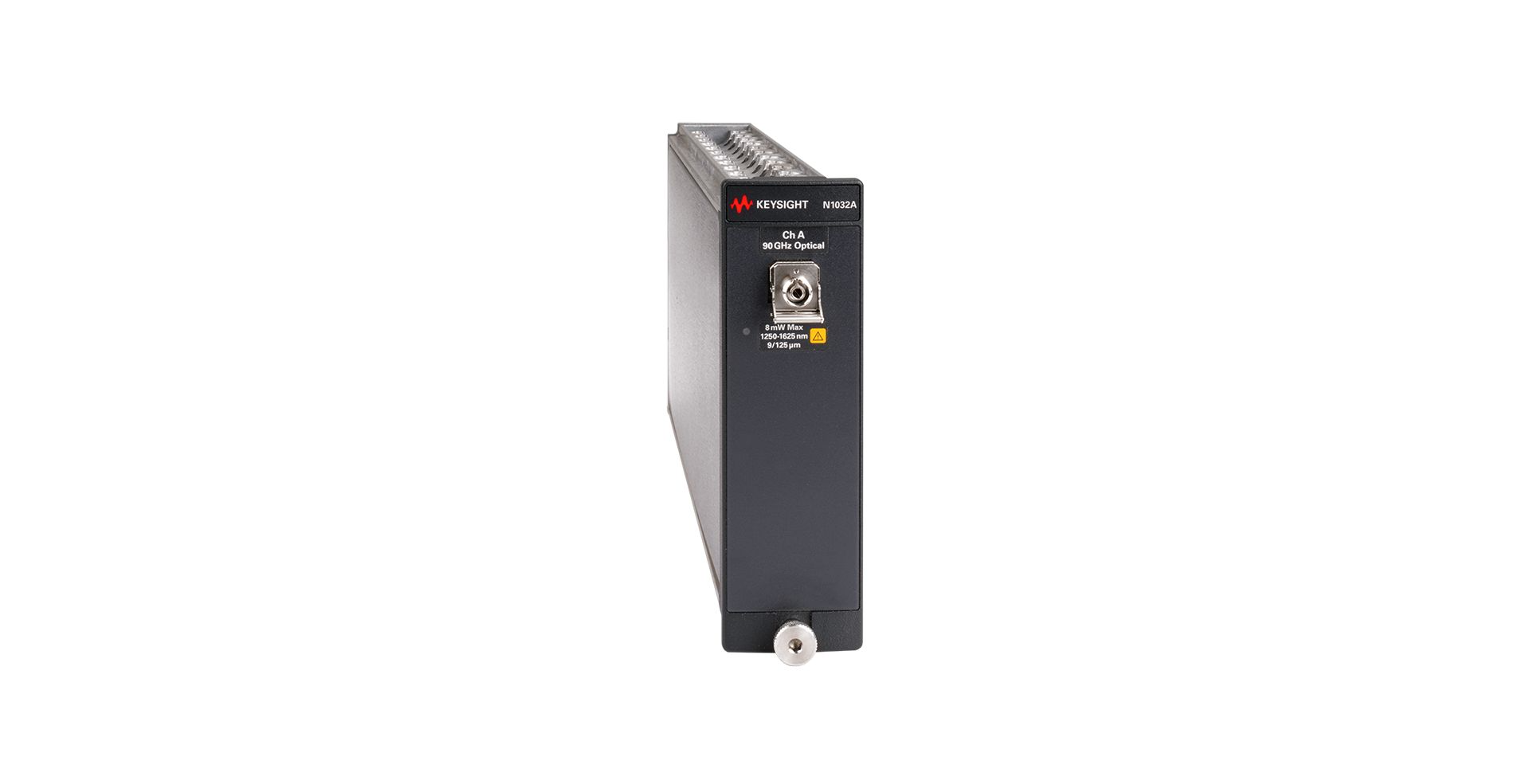

KEYSIGHT N1032A 采样示波器光分析模块：90GHz 标配带宽，精准捕获 224Gbps 超高速光信号
主要特性：
KEYSIGHT N1032A 采样示波器光分析模块，是专为超高速光信号测试打造的专业设备。其标配 90GHz 带宽，可拓展至 120GHz（依配置而定），能精准捕获 NRZ/PAM4 等超高速光信号，适配 112 GBd（224 Gbps）信号速率分析需求。模块具备低至 90fs 的抖动性能，搭配标配的脉冲响应校正（IRC）功能与可选硬件滤波器，有效保障信号测量精准度；单光通道设计结合 9/125μm 光纤输入、+20dBm 典型最大光输入功率及 - 40dB 以下回波损耗，确保测试稳定性。同时兼容 N1000A（250 kSa/s）与 86100D（40 kSa/s）主机，广泛适用于光通信、数据中心等领域的研发与测试场景，为超高速光信号测试提供可靠解决方案。
KEYSIGHT N1032A 采样示波器光分析模块：90GHz 标配带宽，精准捕获 224Gbps 超高速光信号
（一）产品简介
在超高速光通信技术飞速发展的当下，光信号测试的精准度与稳定性直接影响研发效率与产品质量。KEYSIGHT N1032A 采样示波器光分析模块，凭借卓越的性能参数与灵活的适配能力，成为光信号测试领域的核心设备，可助力用户高效攻克 224Gbps 及以上速率光信号的测量难题，为光通信系统、数据中心高速链路等场景的测试提供有力支撑。
（二）核心性能亮点
超高带宽与信号捕获能力
模块标配 90GHz 带宽，通过灵活配置可支持 120GHz 光学带宽，能精准识别并捕获 NRZ（不归零码）、PAM4（四电平脉冲幅度调制）等超高速光信号，轻松应对 112 GBd（对应 224 Gbps）的信号速率分析，满足当前及未来一段时间内高速光信号测试的核心需求。
低抖动与高测量精度
抖动性能低至 90fs，有效降低信号时序偏差对测量结果的影响，保障超高速光信号的时序稳定性；同时标配脉冲响应校正（IRC）功能，可主动补偿测量链路中的信号失真，搭配可选的基于标准速率硬件滤波器，进一步优化信号滤波效果，大幅提升测量数据的真实性与准确性。
稳定的硬件配置与适配性
采用单光通道设计，专注于单路超高速光信号的高质量采集；适配 9/125μm 主流光纤输入，便于与现有测试链路快速对接；具备 + 20dBm 典型最大光输入功率，可应对不同强度光信号的测试场景；回波损耗通常可达 - 40dB 或更低，减少信号反射干扰，保障测试过程稳定可靠。
（三）主机兼容性与应用场景
主机适配
可灵活匹配两款 KEYSIGHT 主机：一是 N1000A 主机（采样率 250 kSa/s），二是 86100D 主机（采样率 40 kSa/s），用户可根据实际测试需求与现有设备配置，选择合适的主机搭配，降低设备升级成本。
典型应用场景
广泛应用于光通信设备研发（如高速光模块、光传输设备）、数据中心高速光链路测试、超高速光信号标准验证等领域，为工程师提供精准、稳定的测量数据，助力产品性能优化与质量管控。
