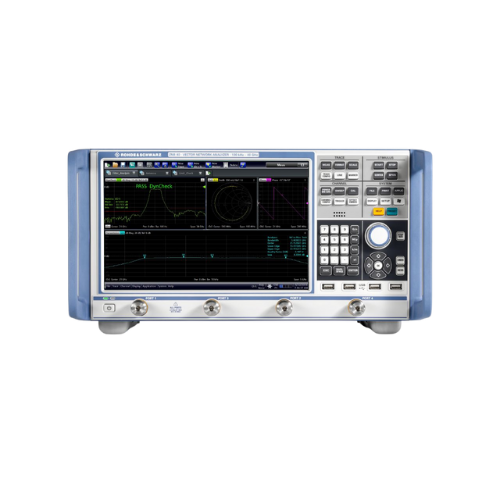

ZNB8 Rohde & Schwarz 网络分析仪

主要特性：

• 频率范围：10 MHz – 8.5 GHz（支持5G/毫米波频段扩展）
• 动态范围：140 dB（典型值，@1 Hz IF带宽）
• 测量精度：±0.01 dB（校准后，23°C±1°C恒温环境）
• 轨迹噪声：< 0.001 dB RMS（高稳定模式）=
• 端口配置：2/4端口可选（50Ω阻抗，N型接口标配）

获取报价

你的位置：首页

产品中心

ZNB8 Rohde & Schwarz 网络分析仪

概述

罗德与施瓦茨 ZNB8 网络分析仪技术规格

1. 产品概述

罗德与施瓦茨 ZNB8 矢量网络分析仪是一款中高端测试仪器，适用于射频和微波器件研发与生产测试。该产品采用紧凑型设计，提供4个测试端口。

2. 核心参数

2.1 频率特性

参数	指标
频率范围	9 kHz - 8.5 GHz
频率分辨率	1 Hz
频率精度	±1 ppm
扫描点数	最多1601点

2.2 测量性能

参数	指标
动态范围	120 dB
轨迹噪声	0.004 dB RMS
测量端口数量	4个
输出功率范围	-40 dBm至+10 dBm

3. 系统特性

3.1 硬件配置

组件	规格
测试端口类型	N型母头
显示屏幕	10.1英寸触摸屏
数据接口	USB 3.0, LAN
内置存储器	16 GB

3.2 测量功能

功能	说明
S参数测量	支持S11-S44
时域分析	标准功能
混频器测量	选件
功率扫描	支持

4. 应用领域

4.1 无线通信

基站滤波器测试
射频前端模块验证

4.2 消费电子

手机天线调谐
WiFi模块测试

4.3 教育科研

微波电路实验
射频器件研究

5. 选件配置

选件代码	功能描述
ZNB-K6	混频器测量功能
ZNB-K30	噪声系数测量
ZNB-K91	脉冲测量功能

6. 系统集成

配套设备	推荐型号
校准件	ZN-Z51
测试电缆	ZN-Z52
测试夹具	ZN-Z53
