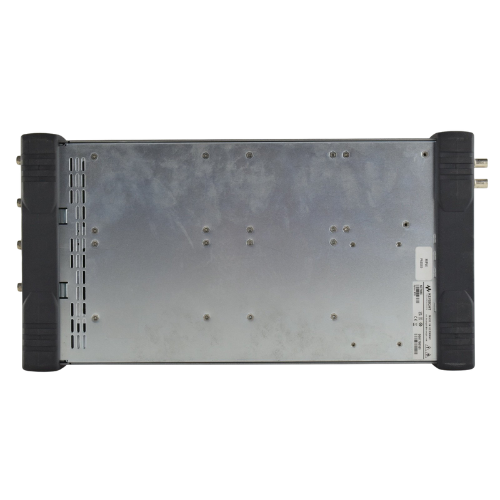

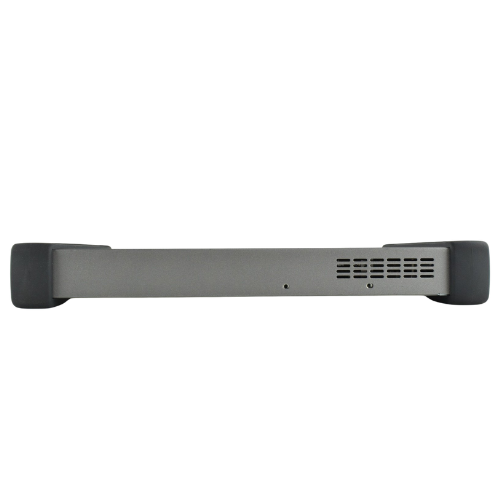

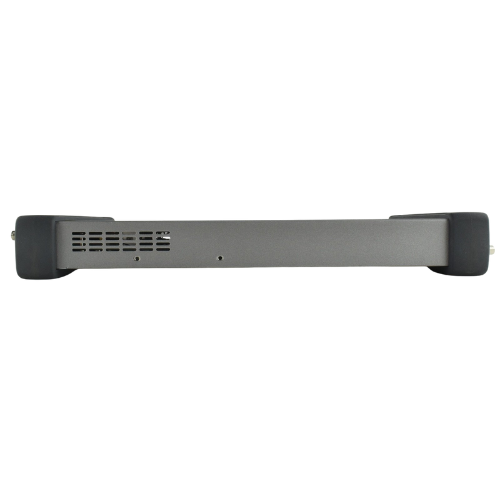

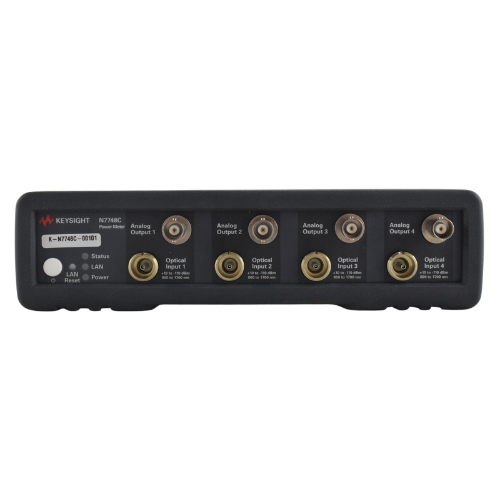

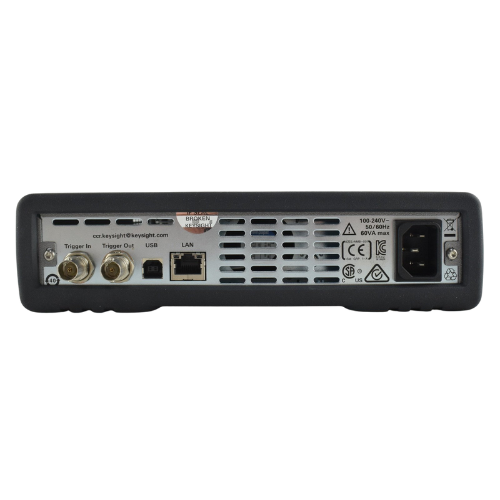

N7748C keysight 是德一体式光功率计

主要特性：

• 波长范围：1250–1650 nm（覆盖O/E/S/C/L波段单模光纤通信窗口）
• 功率测量范围：-70 dBm 至 +23 dBm（支持自动/手动量程切换）
• 测量精度：±0.03 dB（典型值，@23°C±5°C，校准波长点）
• 分辨率：0.001 dB（高精度模式）/ 0.01 dB（标准模式）
• 探测器类型：热电制冷型InGaAs（温控精度±0.1°C）
• 连接器接口：FC/APC（标配），可选配FC/PC/SC/APC/LC
• 校准波长点：1310/1490/1550/1625 nm（NIST可溯源证书）
• 最大输入功率：500 mW（+27 dBm）带过载保护
• 响应时间：<10 ms（高速模式）/ <100 ms（高稳定模式）
• 通信接口：USB 3.0/RS-232/GPIB（兼容SCPI/LabVIEW驱动）

获取报价

你的位置：首页

产品中心

N7748C keysight 是德一体式光功率计

概述

产品概述

N7748C 是一款基于热电制冷型 InGaAs 探测器的高性能光功率计，覆盖 1250–1650 nm 通信波段（O/E/S/C/L波段），具备 -70 dBm 至 +23 dBm 的超宽动态范围，支持自动量程切换和快速响应测量。其核心优势在于 ±0.03 dB 的业界领先精度、0.001 dB 的高分辨率，以及多接口远程控制能力，适用于光器件研发、光纤网络部署、WDM系统测试等高精度场景。

核心特点

超高精度与稳定性

采用 热电制冷 InGaAs 探测器，温控精度达 ±0.1°C，显著降低环境温度波动对测量的影响。
NIST 可溯源校准（1310/1490/1550/1625 nm 波长点），长期稳定性优于 ±0.05 dB/年。
支持 偏振无关设计（PDL < 0.02 dB），适用于偏振敏感器件测试。

宽动态范围与快速响应

高速模式（<10 ms 响应时间）：适用于实时监测光信号瞬态变化。
高稳定模式（<100 ms）：优化信噪比，适合极低功率（-70 dBm）测量。

双模式测量：
过载保护：可承受 500 mW（+27 dBm）输入功率，内置自动衰减器保护探测器。

灵活配置与扩展性

多接口支持：标配 FC/APC，可选 FC/PC/SC/APC/LC 等多种光纤接口。
模块化设计：支持多通道扩展（最多 8 通道），满足 WDM 系统多波长并行测试需求。

智能化操作

7 英寸触摸屏：直观显示实时功率、波长、损耗等参数，支持图形化趋势分析。
远程控制：通过 USB/RS-232/GPIB 接口和 SCPI 指令，兼容 LabVIEW、Python 等开发环境。
数据记录：内置存储 10 万组数据，支持 CSV 导出及时间戳记录。

典型应用场景

光器件研发：激光器、光模块、滤波器等器件的插入损耗（IL）、回波损耗（RL）测试。
光纤网络部署：OTDR 配合测试、光纤链路损耗评估、连接器清洁度检测。
WDM 系统维护：多波长功率监测、通道平坦度分析、EDFA 增益测量。
实验室计量：作为标准参考设备，校准其他光功率计或光源。

技术参数详表

参数	规格
波长范围	1250–1650 nm（可选扩展至 800–1700 nm）
功率范围	-70 dBm 至 +23 dBm（标准模式），可扩展至 +27 dBm（高功率选件）
测量精度	±0.03 dB（@1550 nm, 23°C±5°C）
分辨率	0.001 dB（高精度模式）/ 0.01 dB（标准模式）
探测器类型	热电制冷 InGaAs，主动温控
偏振相关损耗（PDL）	<0.02 dB（典型值）
接口类型	FC/APC（标配），可选 FC/PC/SC/APC/LC
通信接口	USB 3.0、RS-232、GPIB，支持 SCPI/LabVIEW
电源	AC 100–240 V / DC 12 V（双供电，内置电池备用）
尺寸/重量	320×240×80 mm / 2.5 kg（含电池）
