主要特性：
• 光带宽 50 GHz 支持25G/50G/100G光信号分析
• 波长范围 1260 ~ 1620 nm 覆盖C/L波段
• 最大输入功率 +20 dBm 内置VOA（可调光衰减器）优化动态范围
• 偏振相关性 < 0.5 dB 降低偏振依赖性
• 回波损耗 > 40 dB 减少反射干扰
• 连接器类型 FC/PC 或 SC/PC（可选） 适配主流光纤接口
• 波长范围 1260 ~ 1620 nm 覆盖C/L波段
• 最大输入功率 +20 dBm 内置VOA（可调光衰减器）优化动态范围
• 偏振相关性 < 0.5 dB 降低偏振依赖性
• 回波损耗 > 40 dB 减少反射干扰
• 连接器类型 FC/PC 或 SC/PC（可选） 适配主流光纤接口
Tektronix80C07B_泰克光采样模块_2.5G 光信号测试 | 深圳美佳特

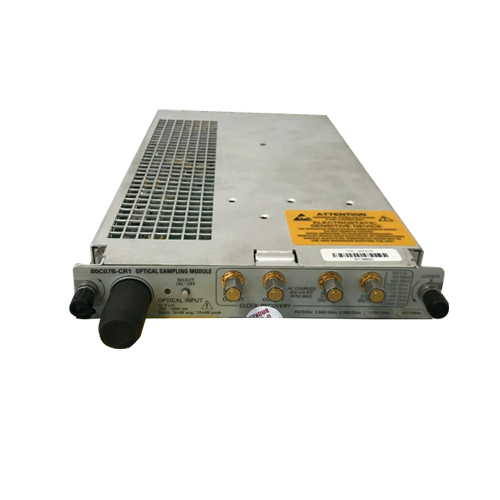

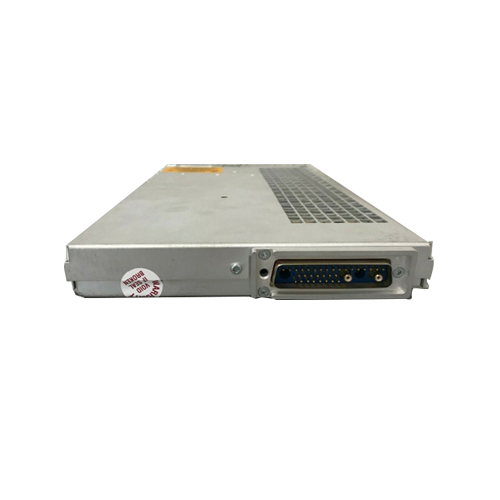

Tektronix 80C07B 多速率光采样模块
一、核心特点
宽波长覆盖：700–1650 nm，覆盖 850/1310/1550 nm 三大通信波段。
多速率支持：125 Mb/s–2.5 Gb/s，适配 OC-3/12/48、GbE、2.5GbE、光纤通道。
高灵敏度低噪声：放大型 O/E 设计，灵敏度低至 0.5 μW，适合低功率光信号测量。
单 / 多模兼容：支持单模（>24 dB 回波损耗）与多模（>14 dB）光纤。
可选时钟恢复：CR1 选项支持 125/155/622/1063/1250/2125/2488/2500/2666 Mb/s。
标准滤波配置：可选 F1–F7 滤波，匹配主流光通信标准。
即插即用：适配 DSA8300/8200 系列，单通道设计，集成度高。
二、详细规格
| 参数 | 规格 |
|---|---|
| 型号 | Tektronix 80C07B（光采样模块） |
| 适配主机 | DSA8300、DSA8200、CSA8000B |
| 波长范围 | 700–1650 nm（校准点：850/1310/1550 nm） |
| 速率范围 | 125 Mb/s–2.5 Gb/s |
| 光带宽 | ≥2.3 GHz |
| 探测器 | InGaAs 光电二极管 |
| 灵敏度 | 0.5 μW（155–1250 Mb/s）；0.7 μW（2.5 Gb/s） |
| 输入光纤 | 单模 / 多模（62.5/125 μm） |
| 接口 | FC/PC（标准），可选 SC/LC/ST |
| 时钟恢复 | 可选 CR1（支持多速率） |
| 质保 | 1 年官方保修 |
三、应用场景
高速光通信测试：OC-3/12/48、STM-1/4/16、千兆 / 2.5G 以太网、光纤通道。
光模块测试：1×9、SFP、SFP + 等低速 / 中速光模块眼图、抖动、消光比测量。
光器件研发：激光器、探测器、光收发组件的信号完整性与时序验证。
科研与教学：高校光通信实验室、科研院所高速光信号分析实验。
量产测试：光通信设备产线多速率并行测试，提升良率与效率。
