横河 AQ6370C 光谱分析仪｜600‑1700nm 高性能 OSA 光谱仪‑DWDM 光源检测设备
主要特性：
横河 AQ6370C 光谱分析仪覆盖 600‑1700nm，分标准版‑10 与高性能‑20 版本，0.02nm 最小分辨率，自动分析 OSNR、SMSR，适配激光器及 DWDM 器件检测。
产品视频
获取报价
横河 AQ6370C 光谱分析仪｜600‑1700nm 高性能 OSA 光谱仪‑DWDM 光源检测设备

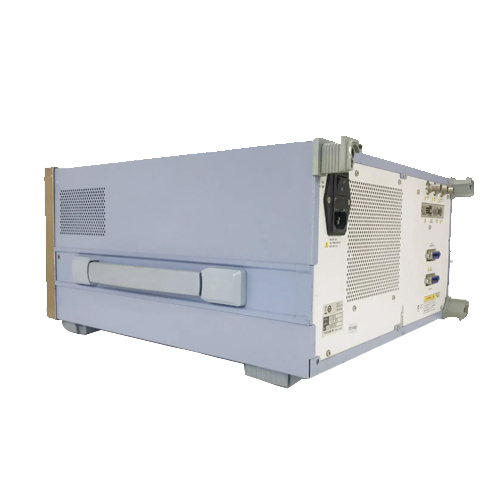

Yokogawa AQ6370C 横河光谱分析仪（OSA 光学光谱测试仪）
一、产品特点
1. 硬件光学性能可靠，分为标准版‑10、高性能版‑20 两个版本；高性能版 C 波段波长精度 ±0.01nm，标准版 C 波段精度 ±0.02nm；整机 7 档分辨率可选 0.02‑2nm，最小 0.02nm 适配 DWDM‑50GHz 通道测量；杂散光抑制优秀，典型动态范围 78dB，可以分辨相邻波长微弱信号。2. 高速扫描与大容量存储，100nm 跨度扫描用时仅 0.2s；内置 512MB 内存，可保存 20000 组光谱波形，同时加载 7 条光谱曲线，并支持曲线差值运算、峰值保持、光谱宽度计算。3. 内置专业分析算法，自带 DFB‑LD、FP‑LD、LED、OSNR、EDFA‑NF、SMSR、滤波器损耗分析；可启用宏编程，自动执行整套测试步骤，无需上位机干预；可自动计算 1024 路 DWDM 通道参数，大幅度减少人工计算误差。4. 通讯配置完善，标配 USB 存储，选配 GPIB、以太网接口，兼容 SCPI 标准指令；搭配 82357B 适配器实现 USB‑GPIB 通讯，适配 LabVIEW、Python 自动化平台；支持鼠标键盘操作，波形可局部放大查看细节数据。
5. 适配多种光纤类型，兼容单模 9/125μm 光纤以及多模 50/62.5μm 光纤；标配 APC 光纤输入接口；整机台式机柜结构，可固定在标准实验机柜内部；该机型原厂已于 2014 年停产，硬件成熟稳定，目前科研与产线仍大量使用。
二、产品参数：
世界一流的光学性能
波长范围：600~1700nm
高波长精度：±0.01nm
高波长分辨率：0.02nm
大动态范围：78dB(典型值)
宽功率量程：+20~-90dBm
快速测量：0.2秒(100nm跨度)
适用于单模和多模光纤
标准版和高性能版
AQ6370C共有2种机型，分别是标准版和高性能版。高性能版可以提供的波长精度更高、动态范围更大。
高波长分辨率：0.02nm
高波长精度：±0.01nm
高性能版：±0.01nm(C波段)
标准版：±0.02nm(C+L波段)
| 波长范围 | 标准版(-10) | 高性能版(-20) |
|
1520~1580nm 1580~1620nm 1450~1520nm 全范围 |
±0.02 nm ±0.02nm ±0.04nm ±0.1nm |
±0.01nm ±0.02nm ±0.04nm ±0.1nm |
超大动态范围：78dB(典型值)
由于单色镜中杂散光变少，AQ6370C可以实现超大动态范围(Typ.78dB)。
| 标准版(-10) | 高性能版(-20) | |
|
峰值±1.0nm 峰值±0.4nm 峰值±0.2nm |
73dB 62dB 45dB |
73dB(典型值78dB) 64dB(典型值70dB) 50dB(典型值55dB) |
| *分辨率设置：0.05nm | ||

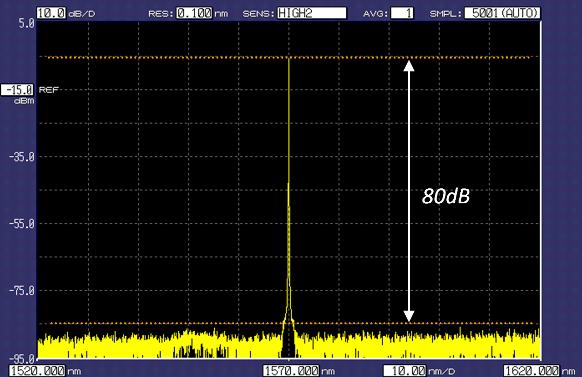

杂散光抑制率实例
关闭大动态模式、分辨率设置0.1nm、高性能版
宽功率量程：+20dBm~-90dBm
AQ6370C可以测量高功率光源，如光放大器、拉曼放大器的泵浦激光源和微弱光信号。按照测试应用和测量速度的要求，可以从7种类别中选择测量灵敏度。
改进的功率灵敏度：-85dBm(1000~1300nm)
平滑功能 - 降低被测光谱的噪声
大动态测量模式 - 输入强光信号后，易产生杂散光，通过减少杂散光的影响，可获得更大的动态范围。
