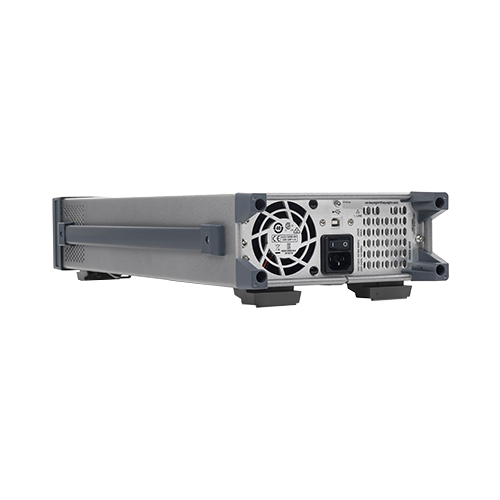

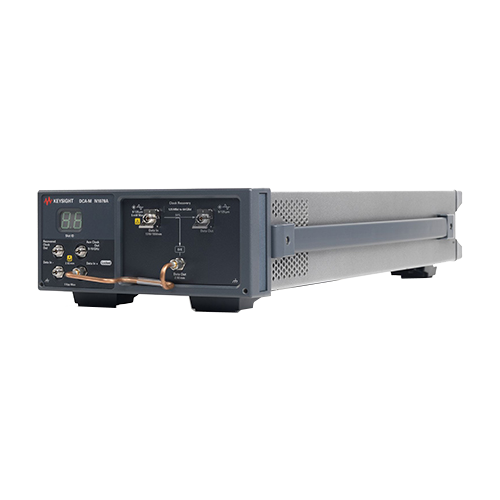

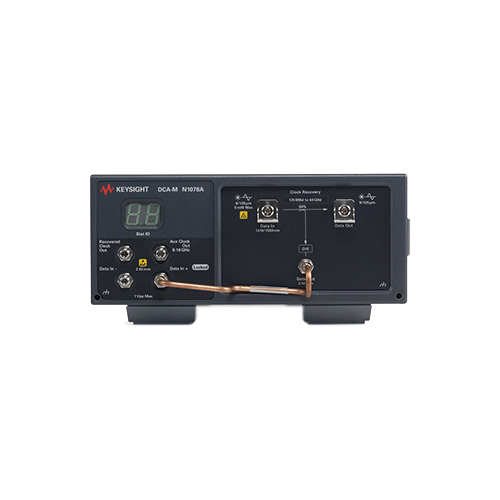

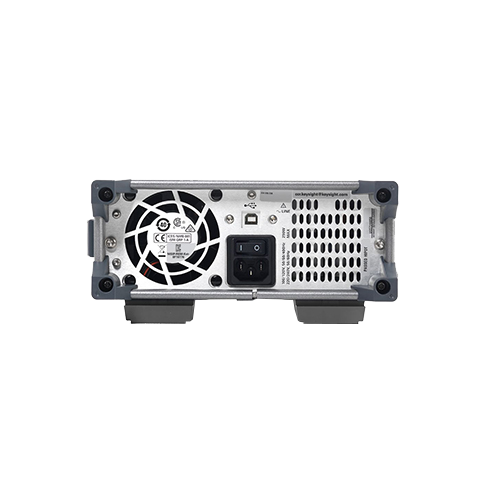

Keysight N1078A 单模光 / 电时钟恢复
主要特性：
• 光电双输入：单模光 + 电信号兼容，无需换模块
• 64GBaud 全速：NRZ/PAM4 通用，覆盖 400G/800G
• 黄金 PLL：环路带宽 20MHz，合规时钟恢复
• 64GBaud 全速：NRZ/PAM4 通用，覆盖 400G/800G
• 黄金 PLL：环路带宽 20MHz，合规时钟恢复

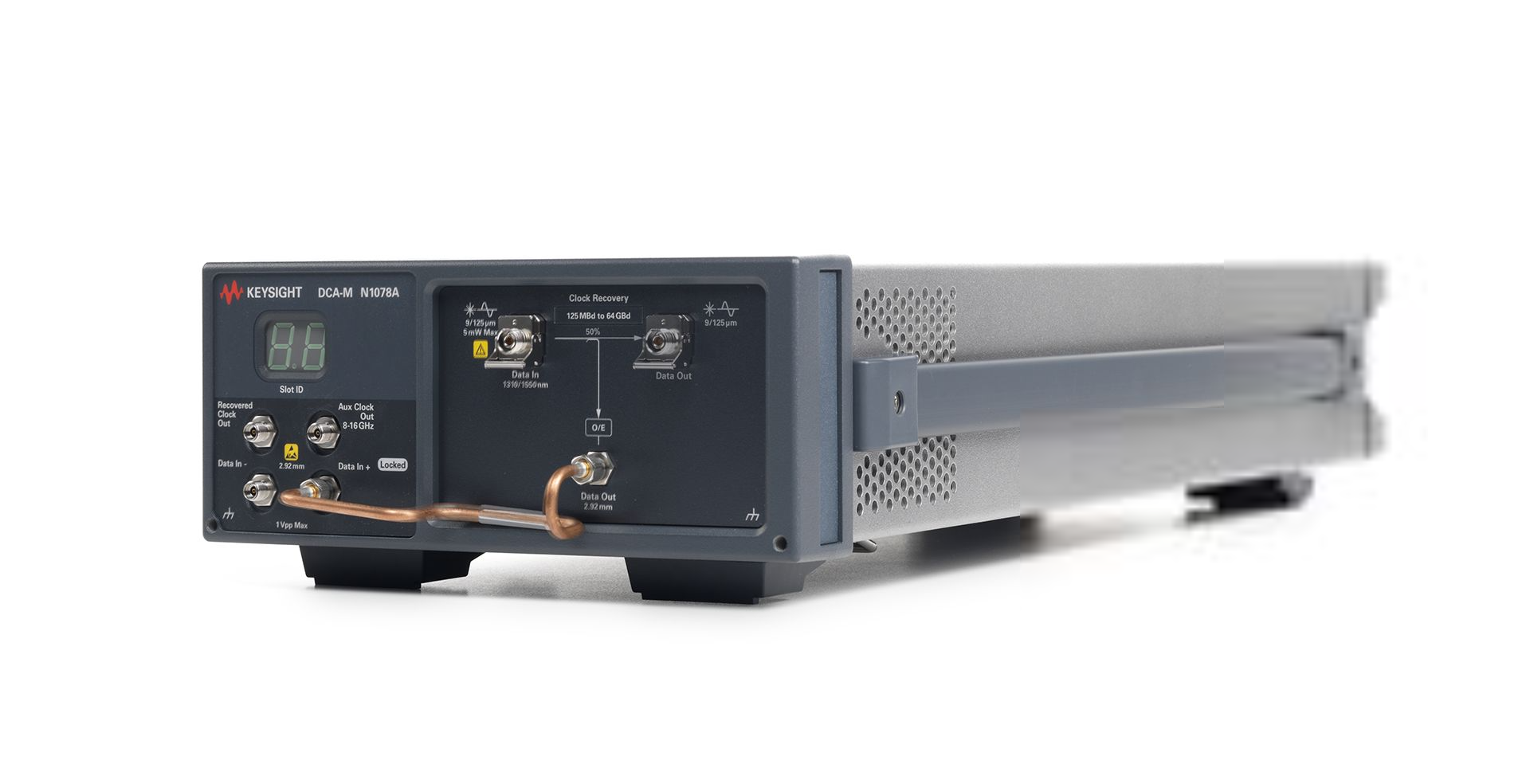

Keysight N1078A 单模光 / 电时钟恢复
一、核心特点
超高速率覆盖：125 MBd–64 GBd（连续），典型达 65.6 GBd，支持 PAM4/NRZ。
光电双输入：单模光（1260–1620 nm）+ 电口，兼容主流高速信号。
标准合规 PLL：可调环路带宽（≤20 MHz）与峰值，满足 IEEE/OIF 标准。
信号修复能力：内置可变均衡器（EVA），可锁定闭合眼图 / 高损信号。
抖动深度分析：选件 JSA，频谱拆解抖动根源，适配一致性测试。
集成分光设计：可选 S50 内置 50/50 单模分光器，简化测试链路。
平台适配性强：兼容 FlexDCA，适配 86100D、N1000A、DCA-M 系列。
二、详细规格
| 参数 | 规格 |
|---|---|
| 型号 | Keysight N1078A（光 / 电时钟恢复） |
| 适配主机 | 86100D、N1000A、DCA-M（FlexDCA） |
| 速率范围 | 125 MBd–64 GBd（连续，典型 65.6 GBd） |
| 调制格式 | NRZ、PAM4 |
| 光接口 | 单模 1260–1620 nm（1310/1550 nm 校准） |
| 电接口 | ±500 mV，单端 / 差分，2.92 mm |
| PLL 特性 | 环路带宽≤20 MHz，可调峰值 |
| 选件功能 | EVA（可变均衡）、JSA（抖动频谱）、S50（内置分光） |
三、应用场景
高速光通信：400G/800G 以太网、OTN、CEI 4.0/5.0 光模块同步与抖动分析。
高速数字总线：PCIe 5.0/6.0、USB4、HDMI2.1 的眼图 / 抖动一致性测试。
芯片 IP 验证：ASIC/FPGA 高速收发器 PLL 校准、时序同步与信号完整性验证。
背板与互连：高速 PCB、背板、线缆的通道损耗与抖动传递特性分析。
标准合规测试：IEEE 802.3、OIF CEI、PCI-SIG 等协议的时钟同步认证。
