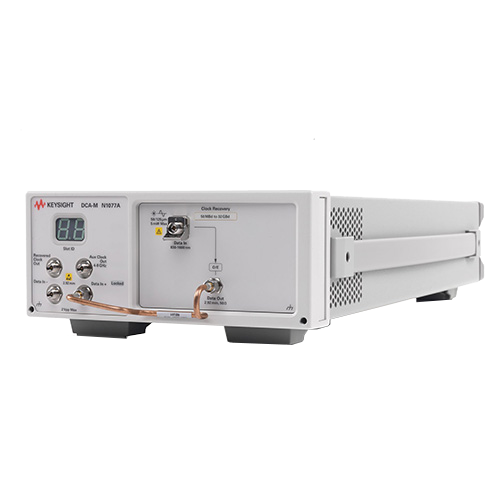

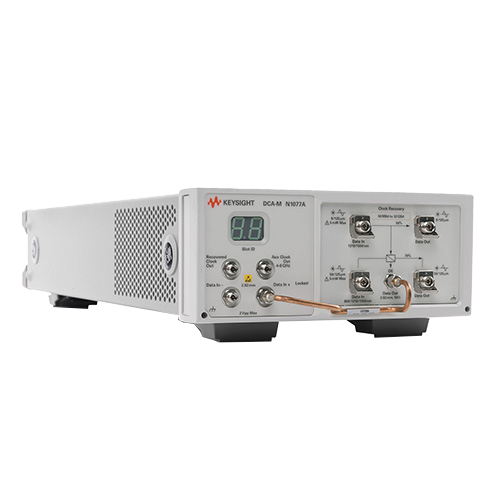

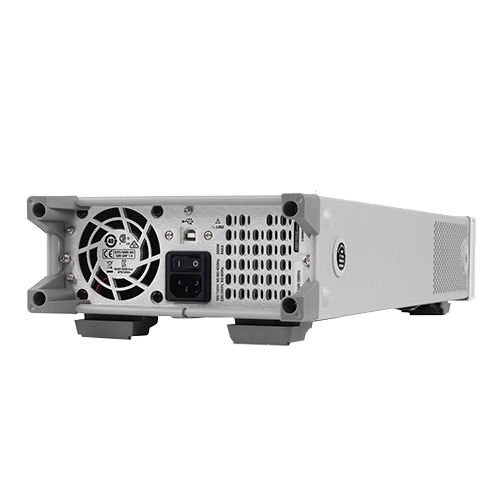

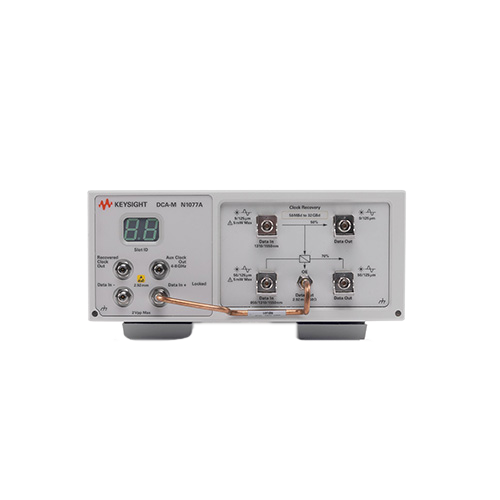

N1077A Keysight 是德 光/电时钟恢复
主要特性：
• 在光电设计中提供 50 Mbaud 至 32 Gbaud 数据速率范围（连续）
• 为 NRZ 和 PAM-4 数据信号提供符合标准的时钟恢复（CR）功能
• 通过集成分路器和分立光耦合器（选件 SMS）提供出色的易用性
• 抖动频谱分析（选件 JSA）功能能够深入分析抖动的根本原因。 使用 N1010300A FlexPLL 应用软件和 N1081PLCA PCI Express PLL 测试应用软件，可执行符合标准的 PLL 带宽和峰值测量
• 为 NRZ 和 PAM-4 数据信号提供符合标准的时钟恢复（CR）功能
• 通过集成分路器和分立光耦合器（选件 SMS）提供出色的易用性
• 抖动频谱分析（选件 JSA）功能能够深入分析抖动的根本原因。 使用 N1010300A FlexPLL 应用软件和 N1081PLCA PCI Express PLL 测试应用软件，可执行符合标准的 PLL 带宽和峰值测量
N1077A Keysight 是德 光/电时钟恢复
是德科技 N1077A 光电时钟恢复模块
产品特点
1、光电双输入一体化设计，单模块同时支持光信号、差分电信号时钟恢复，无需更换模块即可完成光口与电口高速信号测试，大幅提升测试灵活性，适配多品类高速器件验证。
2、超宽信号速率覆盖，支持50MBaud至16GBaud全速率信号，兼容主流1G/2.5G/10G/16G高速串行信号，适配PON、光纤通道、高速以太网、SerDes接口全场景测试。
3、业界超低残余抖动性能，典型残余随机抖动低至130fs@16GHz，最大不超过220fs，无额外抖动叠加，可精准还原DUT器件真实抖动指标，保障高速测试精度。
4、专业可调PLL环路参数，环路带宽0.015MHz‑20MHz连续可调，支持峰值增益调节，可匹配不同协议标准的黄金PLL测试规范，完全贴合IEEE、OIF、ITU-T行业标准要求。
5、兼容双调制信号制式，同时支持NRZ二进制信号与PAM4多电平信号时钟锁定与抖动分析，适配高速迭代通信信号测试，兼容性远超传统单制式CDR模块。
6、双时钟输出架构，主恢复时钟输出50MHz‑16GHz全覆盖，辅助时钟固定4‑8GHz输出，可同步对接示波器触发与外部测试设备，搭建多设备联动测试系统。
7、可选内置分光器配置，支持S50内置分光与SXT外部分光两种方案，适配高功率、常规功率不同光路工况，光口工作波段覆盖1260‑1620nm全通信波段。
8、原生适配是德DCA示波器平台，兼容86100D、FlexDCA全系主机，即插即用、程控指令通用，可无缝集成自动化ATE测试系统，适合批量量产稳定性测试。
9、原厂经典高精度停产机型，指标溯源可靠、长期稳定性优异，是高速光通信、高速数字接口抖动测试的行业通用标杆模块，二手设备性价比极高。
核心规格
‑ 产品型号：Keysight N1077A 光电时钟恢复模块
‑ 信号速率范围：50 MBaud ~ 16 GBaud（NRZ/PAM4通用）
‑ 工作光波段：1260 nm ~ 1620 nm（O/S/C/L全通信波段）
‑ 残余随机抖动：典型130fs @16GHz，最大220fs
‑ PLL环路带宽：0.015 MHz ~ 20 MHz 软件可调
‑ 差分电输入幅度：最大±2.2Vpp（50mVpp最小触发灵敏度）
‑ 时钟输出频率：主时钟50MHz‑16GHz；辅助时钟4‑8GHz（800mVpp）
‑ 光输入功率上限：标配4mW；S50选件8mW
‑ 光口插损：S50选件典型3.5dB/4.75dB
‑ 回波损耗：典型16dB
‑ 电接口类型：2.92mm母头高频接口
‑ 适配主机：86100D、FlexDCA系列数字通信分析仪
‑ 工作温度：10℃ ~ 40℃
‑ 设备状态：原厂已停产，市面优质二手/翻新设备稳定流通
应用场景
‑ 高速光模块测试：10G/16G光收发模块眼图、抖动、相位噪声合规性测试，解决无外部时钟触发的高速信号分析难题。
‑ 高速数字接口测试：高速SerDes、背板接口、光纤通道、Infiniband接口抖动传递、抖动容限、随机抖动精密表征。
‑ PON光器件测试：EPON/GPON/XGS-PON高速突发信号、连续信号时钟恢复与抖动稳定性检测，适配光通信接入网器件验证。
‑ 高速信号科研研发：PAM4/NRZ新型调制信号特性分析、黄金PLL算法验证、高速信号完整性机理研究。
‑ 通信协议一致性测试：依据IEEE、OIF、ITU-T标准完成高速光电器件合规性校准、参数溯源与报告生成。
‑ 自动化量产ATE测试：适配产线批量高速器件测试，自动锁定时钟、解析抖动参数，实现无人值守高精度批量质检与筛选。
