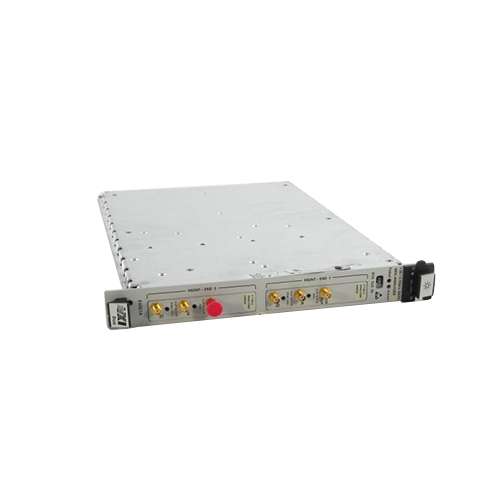

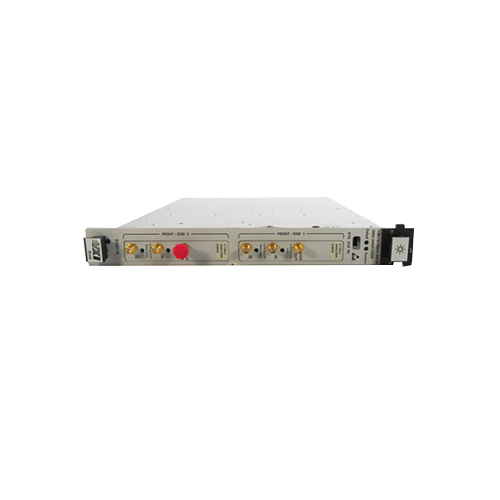

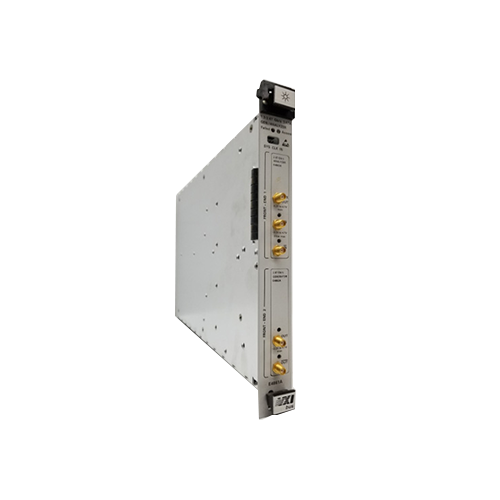

E4861A Agilent 安捷伦 VXI 模块误码分析仪

主要特性：

• 数据输出：差分或单端
• 幅度：0.5 至 1.8V pp
• 转换时间（20%-80%）：90ps 典型值@ECL，LVDS
• 抖动，数据模式：<50ps pp
• 抖动，时钟模式：<5ps，均方根

E4861A Agilent 安捷伦 VXI 模块误码分析仪-美佳特科技

E4861A Agilent 安捷伦 VXI 模块误码分析仪-美佳特科技

你的位置：首页

E4861A Agilent 安捷伦 VXI 模块误码分析仪-美佳特科技

产品中心

E4861A Agilent 安捷伦 VXI 模块误码分析仪-美佳特科技

E4861A Agilent 安捷伦 VXI 模块误码分析仪

E4861A Agilent 安捷伦 VXI 模块误码分析仪

概述

安捷伦 E4861A 用于 ParBERT 81250 的 ParBERT 2.7Gb/s 数据模块，具有以下特性：

2 个 E4862A 81250 帕伯特 2.7Gb/s Gen 前端

安捷伦 E4861A 带 2 个 E4862A 81250 ParBERT 2.7Gb/s 第一代前端：安捷伦 E4861A 81250 ParBERT 2.7Gb/s 模块

生成伪随机字序列（PRWS）和高达 231-1 的标准 PRBS
使用用户定义的数据、PRBS 或来自并行端口的混合数据分析误码率
以 333 Mb/s 至 2.7Gb/s / 1.65 Gb/s 的数据速率生成和分析
每通道 8 Mb 内存深度

发电机模块：

数据输出：差分或单端
幅度：0.5 至 1.8V pp
转换时间（20%-80%）：90ps 典型值@ECL，LVDS
抖动，数据模式：<50ps pp
抖动，时钟模式：<5ps，均方根

分析仪模块：

数据输入：差分或单端
阻抗：50欧姆
输入灵敏度：50mV
最大输入电压范围：-2V至+3V

安捷伦 E4862A 2.7 Gb/s / 1.65 Gb/s 发电机前端模块，适用于 81250 ParBERT 2.7Gb/s 第一代前端

数据速率范围：333 Mb/s 至 2.7 Gb/s （E4862A/63A）和 1.65 Gb/s （E4864A/65A）
差分和单端输入或输出
生成和分析伪随机字序列（PRWS）、高达 231-1 的标准 PRBS 和高达 64 Mb 的基于内存的模式

发电机模块 81250 帕伯特 2.7Gb/s 发电机前端

幅度：0.5 至 1.8V pp
转换时间（20%-80%）： 90ps 典型值
抖动，数据模式：<50ps pp
抖动，时钟模式：<5ps，均方根

分析仪模块

阻抗：50欧姆
输入灵敏度：50mV
最大输入电压范围：-2V至+3V
