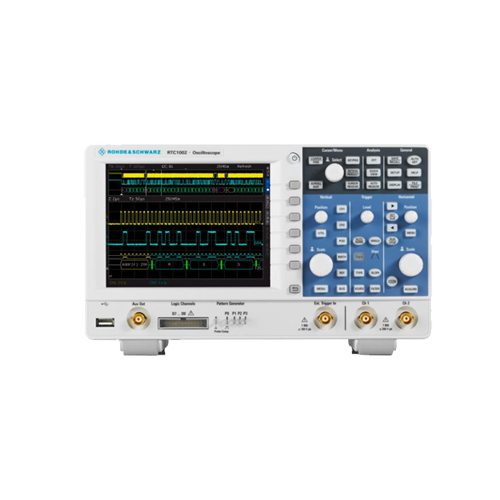

R&S RTC1000 罗德与施瓦茨示波器

主要特性：

• 带宽：50 MHz 至 300 MHz
• 最大采样率：2 Gsample/s
• 最大存储深度：2 Msample
• MSO：8 个可选数字通道，可升级更新
• 码型发生器：4 位码型，数据传输率高达 50 Mbit/s

获取报价

你的位置：首页

产品中心

R&S RTC1000 罗德与施瓦茨示波器

概述

手册下载

基于硬件的波形采集(基于硬件的波形采集，获取精确测量结果)

R&S®RTC1000 示波器的采样率高达 2 Gsample/s，存储深度高达 2 Msample，在同类产品中遥遥领先。波形捕获率达到 10000 波形/秒以上，确保仪器迅速响应，能够可靠地捕获信号故障。随附工具可用于快速获取结果，例如快速测量、模板测试、FFT、数学运算、光标和自动测量（包括统计测量）。

多种测量功能(快速查看：一键获取关键结果)

多种自动测量功能
快速查看：一键获取关键结果
模板测试：只需几次按键操作即可轻松创建新模板
FFT：轻松分析信号频谱

使用混合信号示波器选件进行逻辑分析(八个附加数字通道)

使用 R&S®RTC-B1 选件，R&S®RTC1000 可升级为具有 8 个附加数字通道、操作直观的混合信号示波器。该示波器能同时捕获和分析嵌入式设计的模拟和数字信号。比如，我们可以使用光标测量很方便地确定模数转换器输入与输出之间的延迟。

波形和码型发生器(生成模拟和数字激励)

集成式 R&S®RTC-B6 波形和码型发生器的数据传输率最高达 50 Mbit/s，适用于教育以及硬件原型开发。除了常见的正弦波、方波/脉冲波、锯齿波和噪声波形外，此发生器还可输出 4 位信号码型。波形和码型可以 CSV 文件形式导入，也可从示波器波形中复制。在输出信号前可以先预览，以快速检查信号正确性。提供预定义码型，比如 I2C、SPI、UART 以及 CAN/LIN。

R&S®RTC1000 示波器的独特之处在于高灵敏度、多功能性以及高性价比。丰富的分析功能使示波器适用于庞大的用户群体，包括嵌入式设计开发人员、维修技术员以及教育工作者。先进的高性能技术和无扇设计符合现今客户的高要求。

R&S®RTC1000 罗德与施瓦茨示波器产品手册

2022-10-12

132

/file/upload/spae276/2022-10/12/202210120930453912.pdf
