是德科技 N1094B 50GHz 四通道电采样示波器｜高速电信号 DCA-M 分析仪
主要特性：
• 可选 20/30 GHz 或 20/33/40/50 GHz 带宽
• 2.4 毫米输入类型
• 高灵敏度，本底噪声仅为 310 µV（20 GHz）、600 µV（50 GHz）
• 超快吞吐量，采样率高达 250 kHz
• 准确的高速数据分析，抖动 < 170 fs
• 紧凑型设计外形更小
• 2.4 毫米输入类型
• 高灵敏度，本底噪声仅为 310 µV（20 GHz）、600 µV（50 GHz）
• 超快吞吐量，采样率高达 250 kHz
• 准确的高速数据分析，抖动 < 170 fs
• 紧凑型设计外形更小
是德科技 N1094B 50GHz 四通道电采样示波器｜高速电信号 DCA-M 分析仪
N1094B Keysight 是德 30/50 GHz DCA-M（四个电通道）
产品特点
4 通道电气输入，无光学通道；紧凑型独立机箱，无需 DCA-X 主机，电脑 USB 直接驱动
带宽硬件选件区分：030（20/33GHz）、050（20/33/40/50GHz），软件多档带宽滤波可选
低固有抖动，可选 LOJ 低抖动时基、PLK 码型锁定触发、FS1 高速采样选件
最高采样速率 250kHz，测量吞吐量大，适配产线大批量自动化测试场景

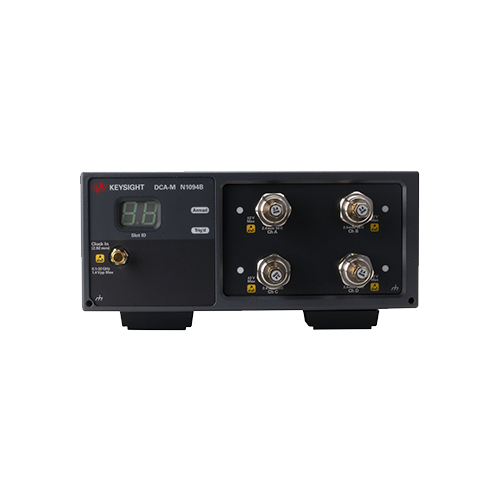

搭载 2.4mm 射频公头输入接口，兼容高频测试线缆与测试夹具
配套免费 FlexDCA 上位软件，支持眼图模板、抖动分解、信号完整性全套测量函数
多台设备可级联扩展通道数量，支持 SCPI 远程程控，易于集成自动化测试系统
核心规格
通道配置：4 路电气通道
可选最大带宽：33 GHz / 50 GHz
射频接口：2.4 mm 公头，50Ω
典型固有抖动：＜200 fs rms（LOJ 选件可达＜170 fs）
最大采样率：250 kSa/s（FS1 选件）
本底噪声：275μV@20GHz；500μV@50GHz
通道间偏移范围：±100 ps
控制方式：USB 连接电脑运行 FlexDCA，亦可搭配 86100D DCA-X 主机使用
应用场景
28Gbps、56Gbps PAM4/NRZ 高速串行芯片信号完整性验证
高速背板、连接器、线缆时域波形、抖动、眼图测试
光模块电接口、SerDes 收发器输出信号质量表征
数据中心高速互联硬件研发、可靠性验证
自动化产线并行多通道器件批量检测
高速数字通信、高频射频研发实验室测量
