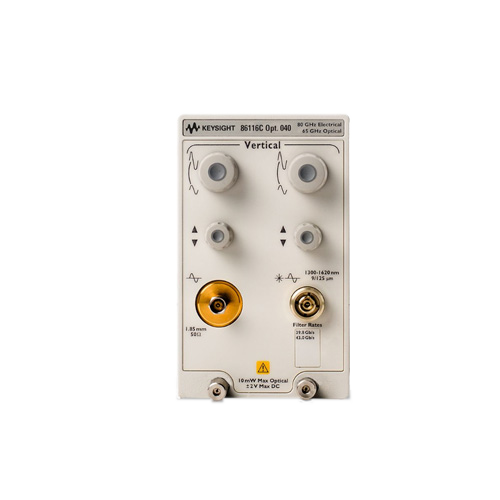

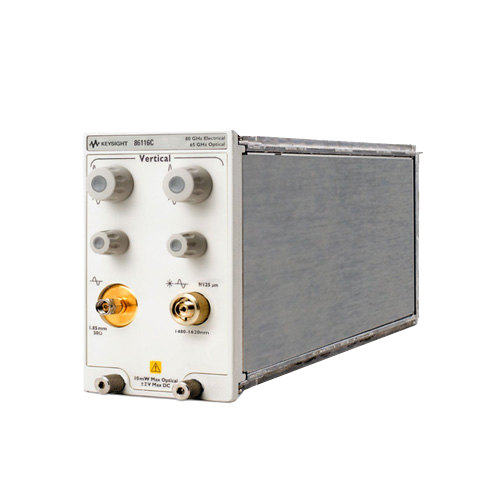

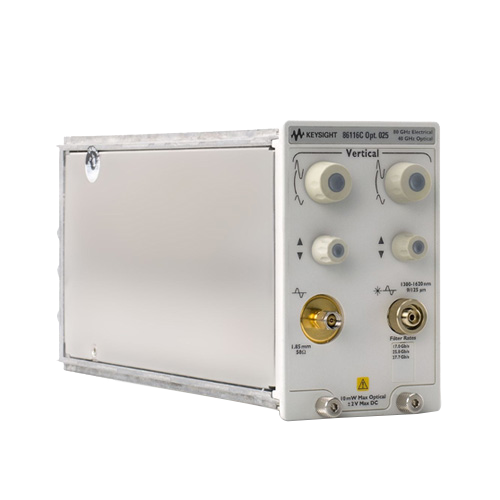

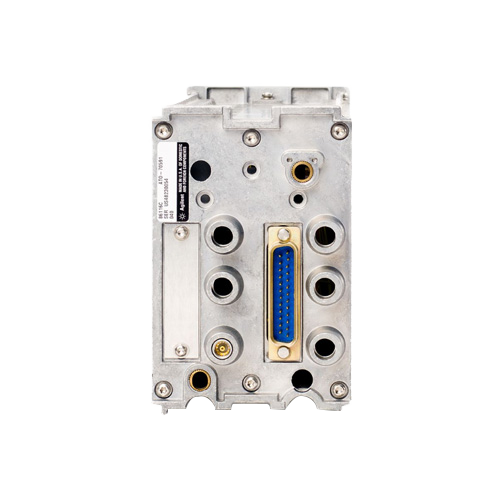

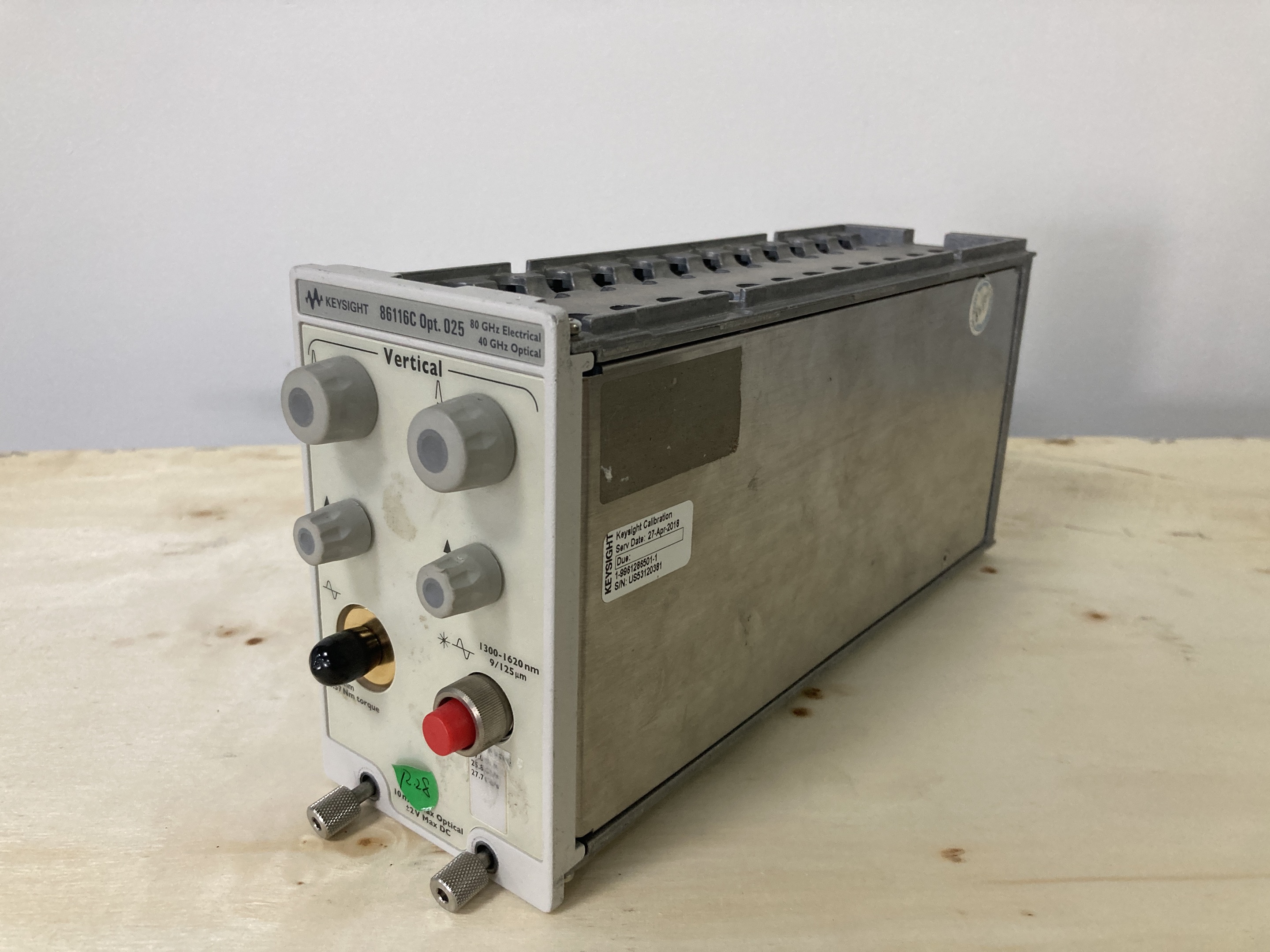

Keysight/Agilent 86116C 高速光 / 电模块（65GHz 光 / 80GHz 电、DCA 插件、400G/800G 测试）
Keysight/Agilent 86116C 高速光 / 电模块（65GHz 光 / 80GHz 电、DCA 插件、400G/800G 测试）
一、核心特点
超宽带宽：65GHz 光 + 80GHz 电，满足 400G/800G 信号测试。
超低抖动：残余随机抖动 **<100fs RMS**，测量精准。
高速率支持：内置39.8/43.0Gb/s参考接收机，适配 NRZ/PAM4。
光口适配：1480–1620nm，单模 9/125μm 光纤，低噪声。
高灵敏度：电通道噪声低至0.5mV RMS（30GHz）。
一体化设计：单模块集成光 / 电通道，适配 86100D DCA-X 主机。
信号完整性：频响平坦，脉冲保真度高，眼图 / 抖动分析优选。
二、详细规格
| 参数 | 规格 |
|---|---|
| 型号 | Keysight/Agilent 86116C（光 / 电插件模块） |
| 适配主机 | 86100D DCA-X、86100C DCA-J |
| 光通道带宽 | 65 GHz（典型） |
| 电通道带宽 | 80 GHz（典型） |
| 波长范围 | 1480–1620 nm（单模 9/125μm） |
| 光噪声（RMS） | 36μW（39.8/43.0Gb/s）；125μW（65GHz） |
| 电噪声（RMS） | 0.5mV（30GHz）；1.1mV（80GHz） |
| 参考接收机 | 39.8 Gb/s、43.0 Gb/s |
| 调制格式 | NRZ、PAM4 |
| 最大输入光功率 | +10 dBm |
| 电输入阻抗 | 50Ω，1.85mm 阳头 |
| 尺寸 | 标准 DCA 插件尺寸 |
| 重量 | 约 2.5 kg |
| 质保 | 整机 3 年官方保修 |
三、应用场景
高速光模块：400G/800G/1.6T 光模块发射端眼图、抖动、噪声测试。
硅光与相干通信：高速硅光调制器、相干接收机信号完整性表征。
高速数字通信：25G/56G/112G PAM4 信号、背板 / 电缆传输测试。
光器件研发：高速探测器、光放大器、WDM 滤波器高频特性测试。
高校科研：超高速激光、精密光谱、光信号处理实验。
量产自动化：集成 DCA 测试系统，完成高速光模块快速校准与良率检测。
