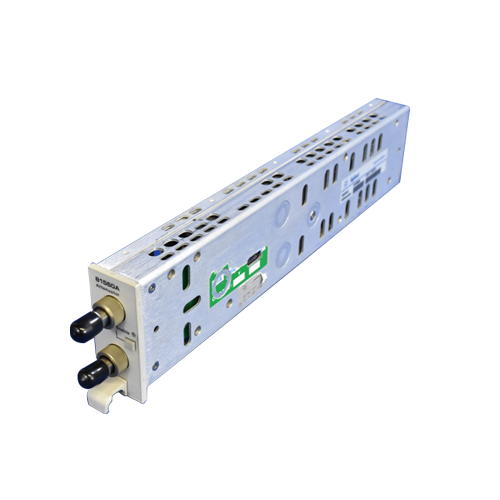

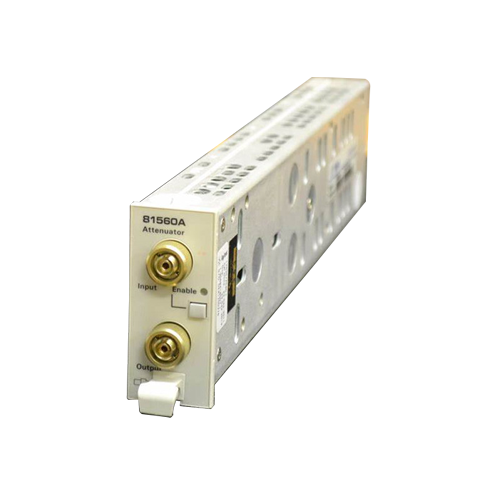

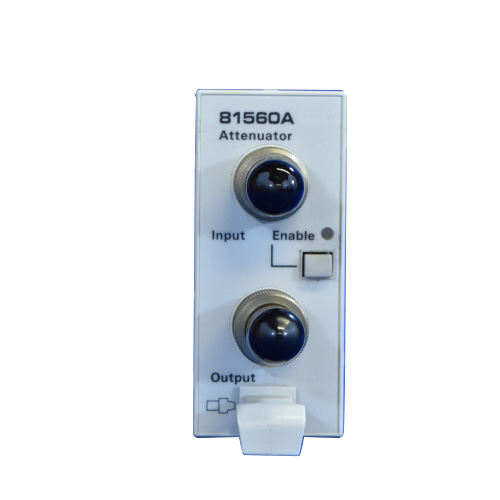

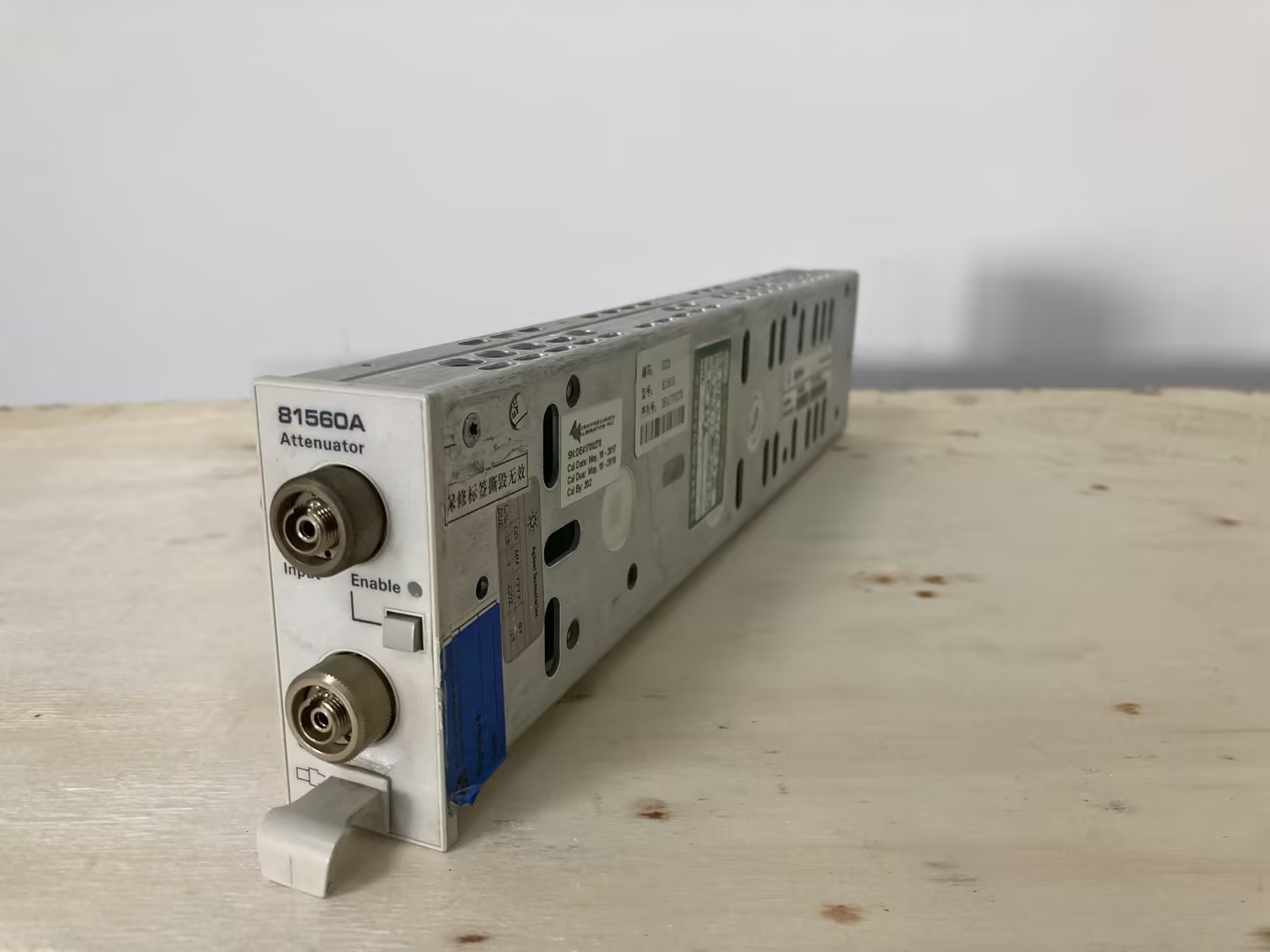

81560A Agilent 安捷伦 可变光衰减器
主要特性：
• 低 PDL、PMD、CD 可确保低信号失真度
• 波长平坦度： < 0.05dB
• 宽波长范围： 1200 nm 至 1700 nm(SM)
• 使用内置快门进行功率计零位调整
• 内置校准功能
• 波长平坦度： < 0.05dB
• 宽波长范围： 1200 nm 至 1700 nm(SM)
• 使用内置快门进行功率计零位调整
• 内置校准功能
81560A Agilent 安捷伦 可变光衰减器
一、核心特点
宽范围高分辨率：0–60dB 衰减，0.001dB分辨率，精准功率调节。
全波段适配：1200–1700nm，覆盖 1310/1550nm 主流光通信波段。
主动功率控制：自动补偿输入波动，稳定输出功率。
低失真光学性能：PDL<0.05dB，波长平坦度 < 0.05dB，回波损耗> 45dB。
内置快门设计：隔离 > 100dB，保护设备、简化功率计零校准。
高输入功率：最大 + 22dBm，适配高功率光源测试。
模块化易集成：单槽位模块，兼容 815xx 主机，GPIB 程控。
二、详细规格
| 参数 | 规格 |
|---|---|
| 型号 | Agilent/Keysight 81560A（可变光衰减器模块） |
| 光纤类型 | 单模 9/125μm SMF28 |
| 波长范围 | 1200–1700 nm |
| 衰减范围 | 0–60 dB |
| 分辨率 | 0.001 dB |
| 精度 | ±0.1 dB |
| 重复性 | ±0.01 dB |
| 稳定时间 | ＜100 ms（典型） |
| 插入损耗 | 典型 1.7 dB |
| PDL | ＜0.05 dB |
| 波长平坦度 | ＜0.05 dB |
| 回波损耗 | 典型＞45 dB |
| 最大输入功率 | +22 dBm（约 2W） |
| 快门隔离 | 典型＞100 dB |
| 接口 | 直连型连接器（适配各类光纤接头） |
| 控制接口 | GPIB（可选 LAN） |
| 尺寸 | 标准模块尺寸（适配 815xx 主机） |
| 质保 | 整机 3 年官方保修 |
三、应用场景
光模块测试：400G/800G 光模块发射端功率校准、灵敏度测试。
WDM/DWDM 系统：信道功率均衡、衰减模拟、OSNR 测试。
光器件研发：光纤、耦合器、滤波器、光放大器的损耗与功率特性表征。
高速数字通信：硅光、高速光互连、光电集成器件的信号衰减与稳定性测试。
高校科研：激光功率控制、精密光谱、光信号处理实验。
量产自动化：集成测试系统，完成多通道光器件快速校准与良率检测。
