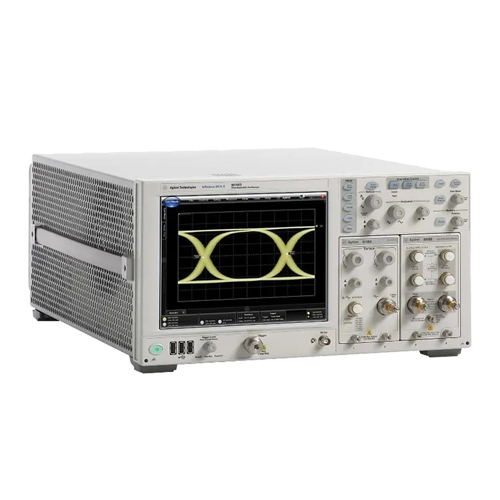

是德 86100C DCA-J 高速采样示波器 400G 光模块眼图抖动测试主机
随着 100G/400G/800G 光模块、高速 PCB、PCIe 总线普及，高速光电信号眼图、抖动、阻抗一致性测试成为研发量产刚需。普通实时示波器带宽不足、本底抖动高，无法精准捕捉高频信号细节，是德 86100C DCA-J 数字通信分析仪主机作为经典模块化采样示波器，是光通信、高速硬件行业标配测试设备。
一、核心产品优势
模块化双插槽设计，灵活拓展光电测试通道
整机搭载 2 个通用模块插槽，最大拓展 4 路光电测试通道，兼容全系 86100A/B/C、83480 系列光电采集模块，最高支持 80GHz 电通道、65GHz 光通道，单主机可按需搭配光模块、电通道、时钟恢复模块，按需搭建测试系统，灵活适配不同速率产品测试需求Keysight。
超低本底抖动，高精度信号精准分析
仪器固有本底抖动低至 90fs，搭配精密时基选件可进一步降低噪声，支持完整抖动分解，分离随机抖动、确定性抖动、码间干扰，精准定位高速信号失真根源，满足光模块行业合规性测试标准，研发数据可信度大幅提升。
一机四功能，覆盖全套高速信号测试需求
集成四大核心测试功能：数字通信眼图分析仪、高带宽采样示波器、TDR/TDT 时域阻抗测试仪、抖动噪声分析仪，可一站式完成眼图模板校验、消光比、RIN 噪声、S 参数提取、PCB 阻抗检测，无需多台仪器搭配，简化测试台搭建，降低设备采购成本。
全系列向下兼容，现有模块可复用
完美兼容安捷伦老款 54750A、83480A、86100A/B 所有光电模块，企业原有测试配件无需淘汰升级，大幅节省设备更新投入；支持长码型存储，8M 比特码流完整记录，适配长序列高速信号深度分析。
完善自动化程控，适配量产 ATE 产线
搭载 USB、LAN、GPIB 多通讯接口，支持 FlexDCA 软件与 SCPI 程控指令，一键自动执行行业标准合规测试，自动生成测试报告，可对接自动化测试工装，实现光模块批量无人化质检，提升产线测试效率。
二、主流适用场景
数据中心光通信：100G/400G/800G 单模、多模光模块研发与量产检测；
高速硬件测试：PCIe4.0/5.0/7.0、DDR 高速总线信号完整性验证；
无源器件实验室：高速线缆、PCB 板材 TDR 阻抗与 S 参数测试；
高校科研：高速光电通信、相干光传输课题实验测量。
三、一站式仪器服务 —— 深圳美佳特科技
