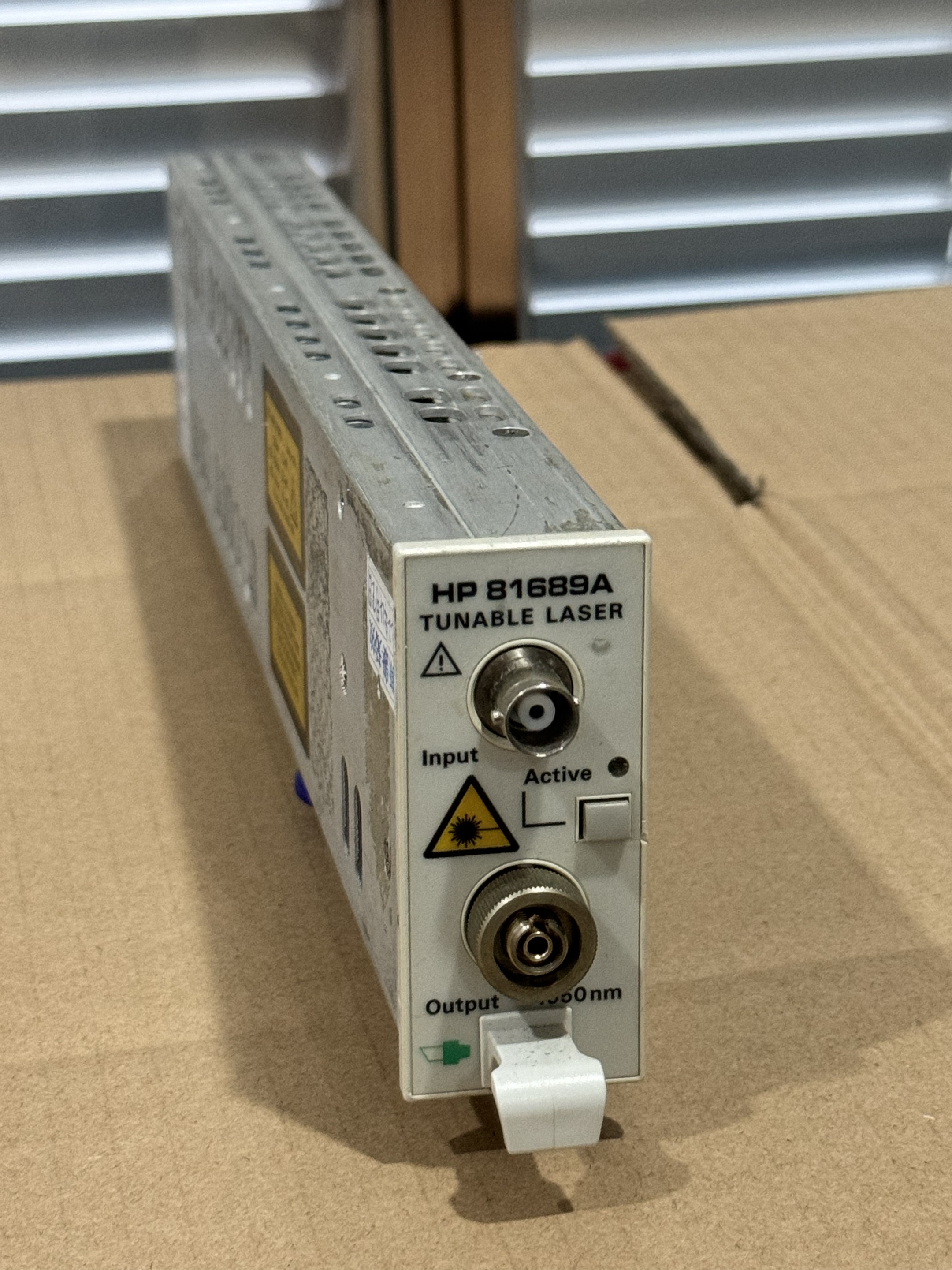

在光通信器件、DWDM 滤波器件与光放大器常规测试中，稳定、无跳模的可调光源是基础测试核心设备，Keysight 81689A 作为模块化插卡式 TLS，适配 8163A/8164A/8166 系列光主机，凭借紧凑机身与精准波长调控，成为实验室常备测试光源，下文整理完整实操流程，方便日常调试使用。
一、设备基础特性
整机覆盖 1525–1575nm 标准 C 波段，波长调谐分辨率 0.01nm，波长精度 ±0.3nm，全程无跳模连续扫频；全波段输出功率≥+6dBm，内置集成光衰减器，无需额外衰减配件，长时间测试功率波动小。支持单模 / 保偏光纤两种输出选配，兼容内、外调制模式，多模块可同步插入主机搭建多通道并行测试平台，适配无源器件插损、PDL、增益噪声系数等常规标定工作。
二、分步标准操作流程
（一）模块安装与光路连接
断电状态下将 81689A 平稳推入光主机卡槽，锁紧卡扣，通电等待主机完成整机自检；
清洁光纤端面，选用匹配接头对接光源输出口，光纤另一端接入被测器件输入端，避免端面脏污造成损耗误差；
搭配光功率计模块同步插入主机，组成完整损耗测试链路。
（二）基础波长与功率设置
在主机面板控制界面选中 81689A 对应通道，输入目标工作波长，设备快速锁定波长；
调节输出功率档位，依靠内置衰减器精准微调光功率，满足器件饱和 / 小信号测试需求；
静置 3–5 分钟待光源功率稳定后，再开展数据采集，减少漂移带来的测量偏差。
（三）扫描测试常用操作
定点模式：固定单一波长，用于单点静态器件性能验证；
步进扫描：设置波长步长与单点停留时长，适合滤波器逐点插损采集；
连续扫频：1525–1575nm 全程匀速扫描，快速获取器件完整光谱响应曲线。
测试可搭配外部触发，实现自动化循环测量，适配批量样品测试。
（四）关机与日常养护
测试完成先将输出功率归零，关闭激光输出；
断开光纤，光源输出接口加盖防尘帽，避免粉尘污染；
长期使用建议定期校准波长与输出功率，保障测量精度。
