Keysight N1092A系列 眼图测试中哪些因素会影响测试结果的准确性?

2024-06-13
浏览次数:391次

在进行Keysight N1092A眼图测试时,多种因素可能会影响测试结果的准确性。以下是一些关键因素:

  1. 偏置电流:偏置电流的设置不当可能导致波形底部太低,影响眼图的清晰度。适当增加偏置电流可以使波形底部向上移动,从而使眼图更加清晰。

  2. 上升沿速度:如果上升沿速度过快,可能会导致过冲现象,即波形上升沿超过1电平。这可以通过插入低通滤波器RC电路或调节串联阻尼电阻RD的值来解决。

  3. 过阻尼:过阻尼会导致波形上升或下降沿没有达到高或低电平位置。调节串联阻尼电阻RD的值可以减少过阻尼,使输出阻抗匹配减小衰减。

  4. 阻抗不连续:电路中的阻抗不连续可能导致振动现象。应尽量排除阻抗不连续,并减小组件引脚长度以减少寄生电感。

  5. 反射:由于传输线阻抗不连续,可能会在接收端产生反射。应尽可能减小激光驱动器和激光二极管间的距离,并考虑正确的阻抗控制。

  6. NRZ数据连续性:对于反向不归零制(NRZ)数据,连续位数过长可能导致双线或抖动图形。可以通过增加串联阻尼电阻RD或VCC,或减小调制电流IMOD来解决。

  7. 对称性:如果眼图不对称,上升时间和下降时间不相等,可能是由于上升沿和下降沿所用的充放电路径不同导致的。应使用对称的激光管或调节串联阻尼电阻RD直到上升时间和下降时间相等。

  8. 振荡和过冲:如果眼图出现振荡和明显的过冲现象,可能是由于偏置电流IBIAS太小所致。增加偏置电流可以使过冲逐渐变小。

  9. 终端端接阻抗不匹配:PCB工艺、设计偏差等因素可能导致终端端接阻抗与传输线特性阻抗不匹配,从而产生反射。应设计时注意阻抗匹配,避免反射影响眼图。

  10. 发射端信号预处理:发射端的信号预处理不当,如预加重或去加重处理不当,也会影响眼图的质量。应谨慎处理,以免引入额外的高频噪声。

  11. 接收器均衡处理不当:接收器均衡处理不当可能导致眼图失真。应优化均衡处理,以减少码间串扰,改善系统的传输性能。

  12. 通道串扰:通道串扰严重可能导致眼图失真。应采取措施减少通道间的相互影响,以保持眼图的清晰度。

影响Keysight N1092A眼图测试结果准确性的因素包括偏置电流、上升沿速度、过阻尼、阻抗不连续、反射、NRZ数据连续性、对称性、振荡和过冲、终端端接阻抗不匹配、发射端信号预处理和接收器均衡处理不当,以及通道串扰等。在进行测试时,应综合考虑这些因素,并采取相应的措施来优化测试条件,以确保结果的准确性。


N1092A眼图测试步骤(参考)

N1092A是德DCA-M采样示波器支持眼图测试、光模块/光猫测试等多种功能。以下是使用N1092A进行眼图测试的基本步骤:

  1. 准备工作:

    • 确保N1092A设备已正确安装并连接到电源。

    • 根据需要选择合适的测试配件,如光纤连接器、光纤电缆、光探头等。

    • 如果需要,安装FlexDCA软件,这是用于控制和分析N1092A的必要软件。

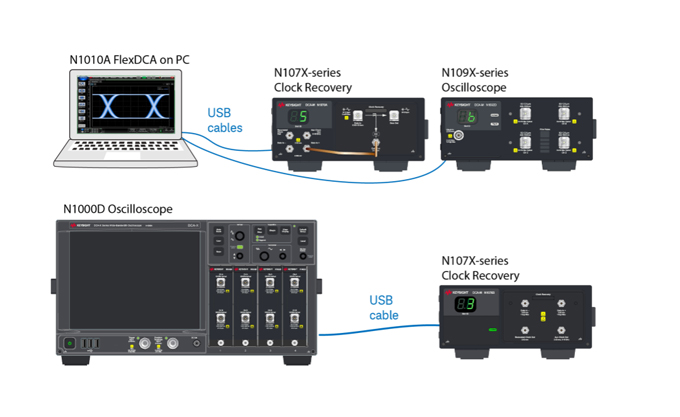

  2. 连接设备:

    • 使用USB电缆将PC直接连接至N1092A。

    • 通过USB电缆将86100D主机直接连接至N1092A(然后再可通过GPIB或LAN来控制86100D)。

    • 在自动测试系统环境中,通过LAN将主测试系统PC连接至低成本的电脑上,FlexDCA界面驻留在第二台PC上。然后,第二台PC通过USB连接至N1092A。

  3. 配置测试参数:

    • 打开FlexDCA软件,并根据需要配置软件以连接到N1092A。

    • 选择正确的串行端口(COM端口)作为USB到串行转换器的接口,以及设置适当的通信参数。

  4. 开始测试:

    • 启动FlexDCA软件,并尝试建立与N1092A的连接。

    • 一旦连接成功,就可以通过软件界面进行眼图测试的各项操作,如设置测试参数、启动测试、查看和分析测试结果等。

  5. 结果分析:

    • 根据测试结果,评估光通信系统的性能,如眼图的开闭程度、抖动等。

    • 如果需要,可以调整系统参数,并重复测试以优化性能。

以上步骤是基于搜索结果中的信息整理得出的,具体操作可能会根据实际的网络环境和设备配置有所不同.
