10G光模块眼图测试简述
当前浏览器版本过低,可能会导致样式错乱,请更换为更高版本的浏览器

10G光模块眼图测试简述

2024-06-07
浏览次数:448次

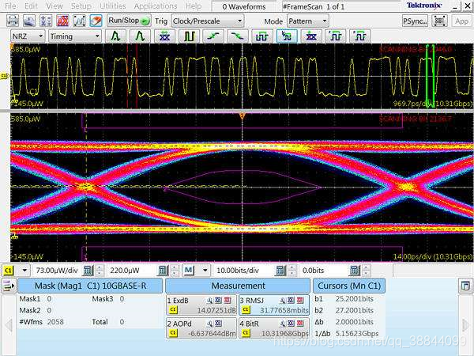

10G光模块眼图测试是一种评估光模块性能的重要手段,它通过对光信号进行实时监测和分析,从而获得光模块性能参数的一种方法。在测试过程中,光信号被转换为电信号,并通过示波器的波形显示出来。通过对波形进行分析,可以获得眼图的各种参数,例如眼高、眼宽、消光比等,从而评估光模块的性能。

10G光模块眼图测试中常用哪些设备?

  1. 高速数字示波器:用于捕获光模块发送的信号波形,并显示为眼图图形。示波器的采样速率和带宽应至少匹配光模块的工作速率。

  2. 波形发生器:用来产生特定的测试信号,以便模拟光模块在实际应用中的工作环境。

  3. 光模块:作为待测试对象,其性能将通过眼图测试来评估。

  4. 光衰减器:用于调节输入的光信号强度,以适应示波器的动态范围。

  5. 光纤:用于连接光模块和其他测试设备,传输光信号。

  6. 时钟源:提供同步信号,确保测试设备之间的时间一致性。

  7. 同步接收器:用于接收和解码从光模块发出的信号,以便示波器能够准确地捕捉到信号波形。

  8. 眼图分析软件:用于处理示波器捕获的数据,并生成眼图图形,分析光模块的性能参数,如噪声、抖动等。

以上设备共同构成了一个完整的10G光模块眼图测试系统,通过这个系统可以全面评估光模块的性能,确保其在高速数据传输中的稳定性和可靠性。在进行测试之前,应确保所有设备均已正确配置,并按照测试协议进行操作。
