Keysight 86100D 示波器 针对光模块进行眼图测试

2024-04-08
浏览次数:1158次

Keysight 86100D是一款高性能的宽带宽示波器,主要用于高速数字设计的精确和准确测量,其应用范围从50 Mb/s到超过80 Gb/s。该设备具有高模拟带宽、低抖动和低噪声的卓越性能,能够精确表征光和电气设计1920。86100D DCA-X是其主要型号,它是一个模块化平台,用户可以通过选择不同的插入模块来执行精密的光学、电气和TDR/TDT测量。

为了进行光电转换测试,需要配合86105C模块使用,该模块可以将光信号转换为电信号进行测试和分析。此外,86100D支持PAM-4测试,所有Keysight的86100D DCA-X插入模块都可以支持这一测试功能。

在应用场景方面,86100D适用于多种高速数字设计的应用场景,例如光纤通信系统的测试和验证,包括光模块、光收发器、光交换机等。它可以提供眼图分析、参考接收器、掩模测试等功能,以及符合生产测试的要求。

注意:86100D具有广泛的应用和强大的功能,目前设备已经停产。尽管如此,它的技术特性和应用案例仍然对当前和未来的光模块测试具有重要的参考价值。

Keysight 86100D光模块测试仪的技术规格和性能参数是什么?

Keysight 86100D光模块测试仪的技术规格和性能参数主要包括以下几个方面:

  1. 带宽:86100D支持高达90 GHz的带宽,适用于进行光、电和TDR/S参数分析33。此外,还有证据提到该设备具有超过100GHz的带宽36,这可能表明不同配置或版本之间存在差异。

  2. 抖动和噪声性能:该设备具备100 fs RMS超低抖动和低至250 μV的性能,确保执行快速、精确和一致的抖动测量33。结合高模拟带宽、低抖动和低噪声性能,可以准确表征从50Mb/s到超过80 Gb/s的光学和电气设计。

  3. 测量范围:86100D能够对高速数字设计进行精确测量,覆盖从50 Mb/s到更多 than 80 Gb/s的速度范围,并且可以在多达16个通道上同时进行。

  4. 用户界面:它配备了高分辨率触摸屏显示器,尺寸为10.4英寸XGA(1024 x 768),并提供双用户界面标准配置,以便更清晰地查看信号。

  5. 附加功能:86100D支持多种模块和配置选项,如增强触发(86100D-ETR)、内部精密时基(86100D-PTB)、可移除硬盘驱动器(86100D-090)、标准仪器非移除硬盘驱动器(86100D-092)、GPIB卡接口(86100D-GPI)等。

  6. 应用范围:除了高速数字设计的精确测量外,86100D还专注于光纤信号的波形、眼图、抖动、频谱等参数的测量和分析,以及高速串行总线的测试和验证,包括PCI Express、USB 3.0、HDMI等。

Keysight 86100D光模块测试仪是一款高性能的宽带宽示波器,具备高带宽、低抖动和低噪声性能,适用于广泛的测量和分析任务,包括但不限于高速数字设计的精确测量、光纤信号的详细分析以及高速串行总线的测试和验证。

如何使用Keysight 86105C模块进行光电转换测试?

使用Keysight 86105C模块进行光电转换测试的步骤和注意事项可以概括如下:

  1. 选择合适的模块:首先,需要根据测试需求选择合适的模块,如86105C,以配合示波器主机进行光电信号的测试和分析。不同的模块有不同的带宽、输入端口和功能,因此选择时应考虑这些因素。

  2. 了解设备特点:86105C模块具有一个光学通道和一个电气测量通道,提供9 GHz未滤波的光学通道带宽,以及根据安装选项在155.52 MBd到11.3 GBd之间的带宽。该模块在850 nm、1310 nm和1550 nm下进行校准43。此外,它还支持从9/125到62.5/125光纤的9 GHz放大光学通道,以及带有3.5 mm公接口的20 GHz电气通道。

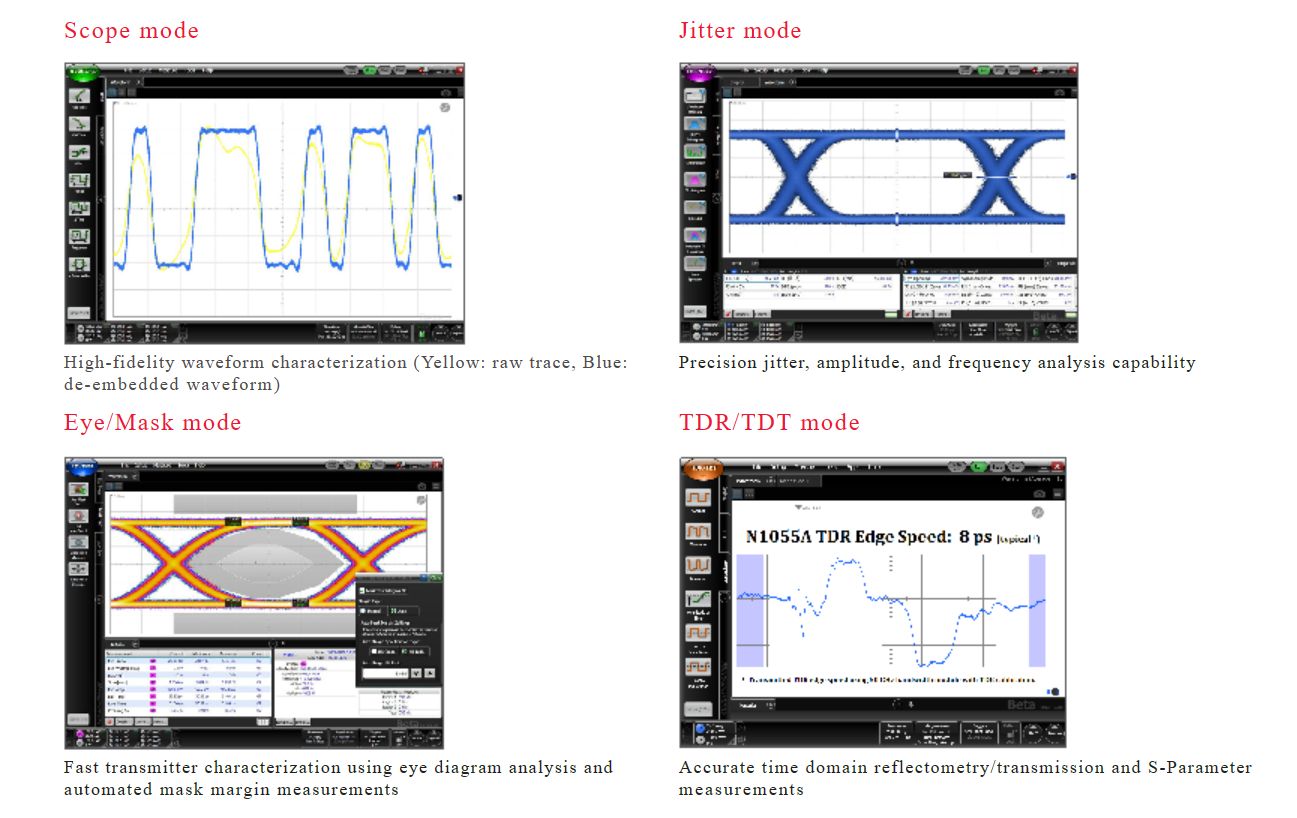

  3. 操作步骤:在操作过程中,应避免随意更改设备参数,以免影响测量结果。具体的操作步骤包括但不限于设置眼图模板模式、TDR/TDT模式、示波器模式和抖动测试模式等。


Keysight 86100D支持的PAM-4测试功能具体包括哪些操作步骤?

Keysight 86100D支持的PAM-4测试功能具体包括以下操作步骤:

  1. 使用N1085A PAM-4测量软件,该软件是专为86100D DCA-X系列示波器设计的,可以自动化执行PAM-4“预合规”测量,节省工程师的时间和成本。这种软件基于标准草案的建议,如OIF-CEI-56G和IEEE 400G以太网等,帮助用户快速、准确地分析4电平脉冲幅度调制(PAM-4)信号。

  2. N1085A PAM-4测量软件是一个可移植许可证(-xTP),用户可以将其分配给86100D DCA-X主机或用户提供的PC。这种许可证的可移植性允许用户将许可证从一个仪器(或PC)移动到另一个仪器(或PC)。

  3. 除了基本的测量功能,86100D-9FP PAM-N分析软件还提供了更多的功能,如线性度测量、均衡器设置、相位噪声分析等,以对PAM-4信号进行更深入的分析。

  4. 此外,该软件还可以提供全面的光和电PAM-4信号分析,帮助工程师应用Keysight 86100D DCA-X示波器平台完成快速且精确的PAM-4信号测试和验证。

Keysight 86100D支持的PAM-4测试功能主要包括使用N1085A PAM-4测量软件进行自动化预合规测量、利用可移植许可证在不同设备间迁移、以及通过86100D-9FP PAM-N分析软件进行更深入的信号分析,如线性度测量、均衡器设置和相位噪声分析等。

Keysight 86100D与其他品牌光模块测试仪相比有何优势?

在光纤通信系统测试中,Keysight 86100D相比于其他品牌光模块测试仪的优势主要体现在以下几个方面:

  1. 成本效益:86100D通过使用Eye Mask Hit Ratio Technique和Auto Mask Margin功能,实现了测试成本的显著降低。这意味着在进行光纤通信系统的测试时,可以以更低的成本获得更高的效率和准确性。

  2. 宽带宽、低噪声和低抖动:86100D DCA-X设计为提供最佳的宽带宽、低噪声和低抖动组合,确保能够准确测量高速数字设计的真实性能,从50 Mb/s到超过80 Gb/s。这对于光纤通信系统中的信号完整性至关重要。

  3. 测量范围、应用领域、精度和易用性的优势:与Agilent 86100B等其他同类产品相比,86100D在这些方面有显著的区别和优势。这表明86100D不仅适用于更广泛的测试场景,而且在精度和易用性方面也更加出色。

  4. 先进的信号处理功能:86100D提供了综合的去嵌入/嵌入功能、滤波、FFT、差分和集成功能等先进的信号处理能力。这些功能对于分析和理解光纤通信系统中的复杂信号至关重要。

  5. 新的测量功能:包括数据相关脉宽收缩(DDPWS)在内的新测量功能,为光纤通信系统的测试提供了更多的可能性。

  6. 高精度和洞察力:86100D经过精心设计,具有无与伦比的精度、洞察力、信号完整性测量和易用性,为强大的洞察和测量功能提供了基础66。

  7. 支持多电平信令系统的测试:86100D的低噪声、高带宽模块非常适合PAM信号测试和验证,所有86100D DCA-X模块均支持选件9FP PAM-N分析功能。

Keysight 86100D在光纤通信系统测试中相比其他品牌光模块测试仪具有明显的优势,包括成本效益、宽带宽、低噪声和低抖动、测量范围和应用领域的广泛性、精度和易用性的提升、先进的信号处理功能以及对多电平信令系统的强大支持。
