Yokogawa AQ6370D与AQ6370C 光谱分析仪的区别

2024-03-11
浏览次数:1353次

AQ6370光谱分析仪是一款高性能的光谱仪,可以用于测量各种光通信设备和器件的光谱特性。它的应用领域包括:光纤通信、光学传感、光学材料、光学测量。AQ6370光谱分析仪的波长范围为600~1700nm,覆盖了可见光和近红外光的范围,适用于多种光学应用。


AQ6370D是AQ6370C的升级型号,主要有以下几个区别:

•  AQ6370D增加了数据日志、门控采样、分辨率校正和高级标记等功能,可以记录和分析更多的光谱数据。

•  AQ6370D有标准版和高性能版两种机型,高性能版的波长精度、动态范围和杂散光抑制率都更高。

•  AQ6370D的扫描范围扩展到了50,001个数据采样点,可以在保持高分辨率的同时测量更宽的波长范围。

•  AQ6370D已于2023年12月1日停产,其替代产品是AQ6370E。

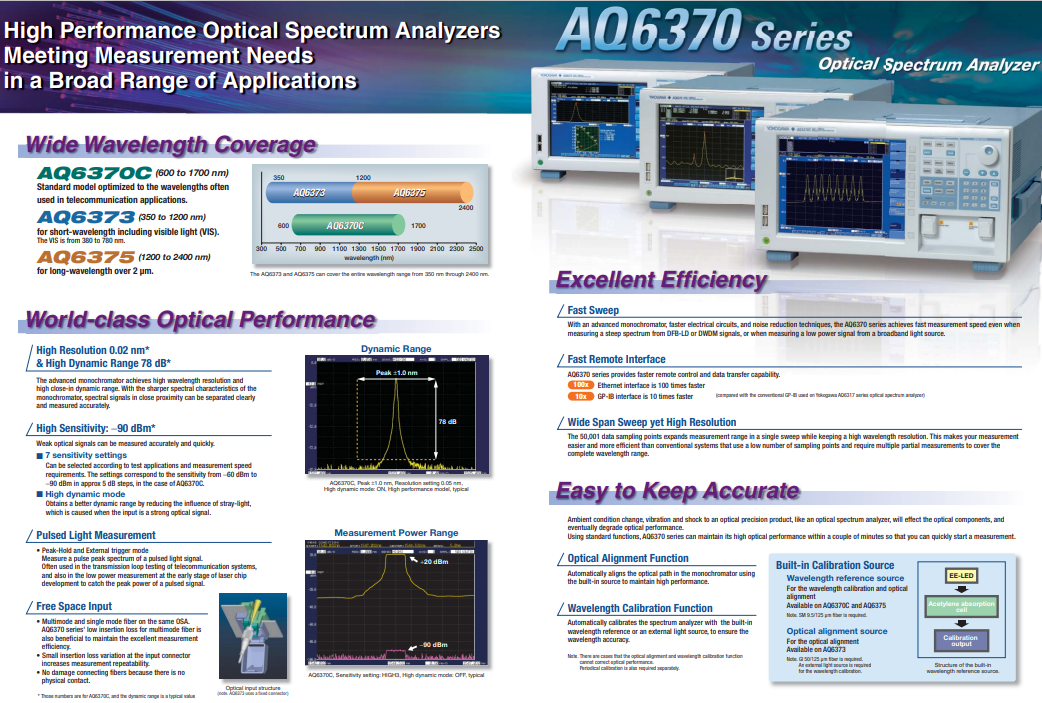

AQ6370C可以用于光有源器件、光无源器件、光传输设备等的测试和研发,AQ6370C是一款光谱分析仪,由横河计量仪表公司生产,于2014年停产:

•  波长范围:600~1700nm

•  高波长精度:±0.01nm

•  高波长分辨率:0.02nm

•  大动态范围:78dB (典型值)

•  宽功率量程:+20~-90dBm

•  快速测量:0.2秒 (100nm跨度)

•  适用于单模和多模光纤

•  内置波长参考源

•  多种分析功能

•  宏编程功能

•  快速远程接口

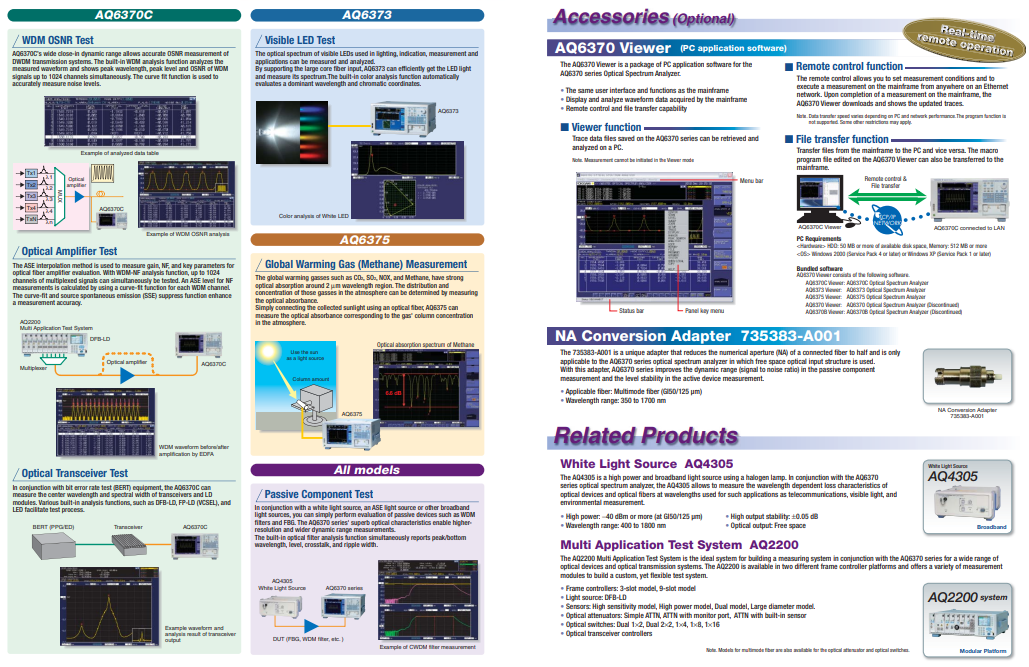

AQ6370光谱分析仪有哪些应用?

AQ6370光谱分析仪是一款高性能的光谱仪,可以用于测量各种光通信设备和器件的光谱特性。AQ6370光谱分析仪的波长范围为600~1700nm,覆盖了可见光和近红外光的范围,适用于多种光学应用。它的应用领域包括:

•  光纤通信:可以测量DWDM系统、光放大器、激光器、滤波器、光开关等的波长、功率、OSNR、SMSR、谱宽等参数。

•  光学传感:可以测量光纤光栅、光纤激光器、光纤陀螺仪等的反射光谱、传输光谱、应变、温度等参数。

•  光学材料:可以测量半导体、液晶、太阳能电池等的吸收光谱、发射光谱、透射光谱、反射光谱等参数。

•  光学测量:可以测量光学仪器、光学系统、光学元件等的色散、色差、色温、色坐标等参数 。

AQ6370光谱分析仪进行测试?

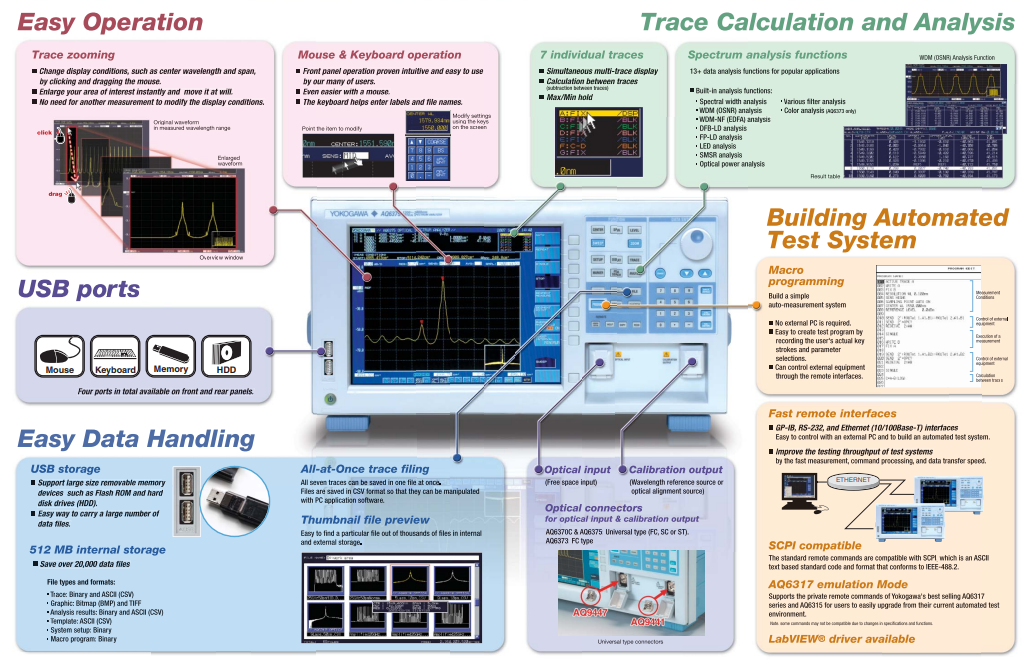

AQ6370光谱分析仪是一款高性能的光谱仪,可以用于测量各种光通信设备和器件的光谱特性。使用AQ6370光谱分析仪进行测试的一般步骤如下:

•  开机校准:将光谱分析仪的光输入连接器与光输出连接器用光纤连接起来,按 SYSTEM OPTICAL ALIGNMENT 和 EXECUTE 软键,执行对准调节和波长校准。

•  设置测试条件:按 SWEEP AUTO 软键执行自动测量,或者按 SPAN、LEVEL、SETUP 等软键手动设置扫描范围、参考功率、分辨率、灵敏度等参数。

•  连接被测设备:将光谱分析仪的光输入连接器与被测设备的光输出连接器用光纤连接起来,观察测量波形。

•  分析测量结果:按 ANALYSIS 软键,选择相应的分析功能,如波长、功率、OSNR、SMSR、谱宽等,或者按 MARKER 软键,设置标记点,读取波形上的数据。

•  保存测量数据:按 FILE 软键,选择 ITEM SELECT 软键,选择要保存的数据类型,如 GRAPHIC、TRACE、DATA 等,然后按 WRITE 软键,选择存储位置,输入文件名,按 EXECUTE 软键,保存数据。
