示波器的种类特点-模拟示波器和数字示波器（知识二）
模拟示波器和数字示波器
示波器按测量功能来分有模拟示波器和数字示波器两种。
模拟示波器

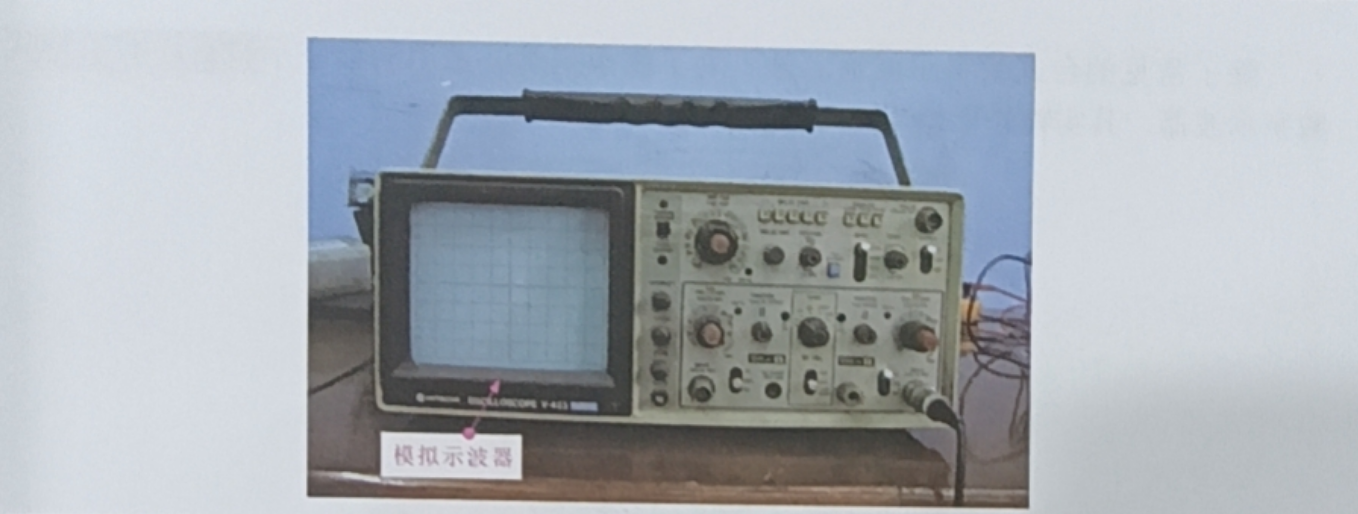

模拟示波器是一种实时监测波形的示波器，模拟示波器的实物外形。

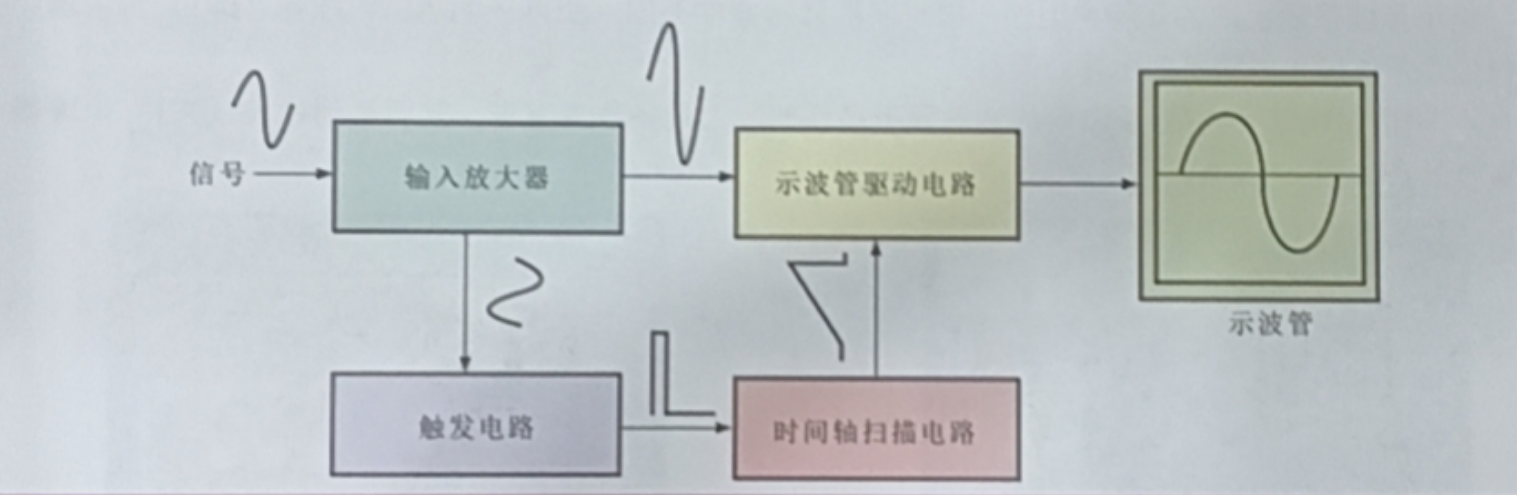

在实际应用中，模拟示波器能观察周期性信号，例如正弦波、方波、三角波等波形,或者是一些复杂的周期性信号，例如电视机的视频信号等，模拟示波器的结构简图，适于检测周期性较强的信号。
数字示波器

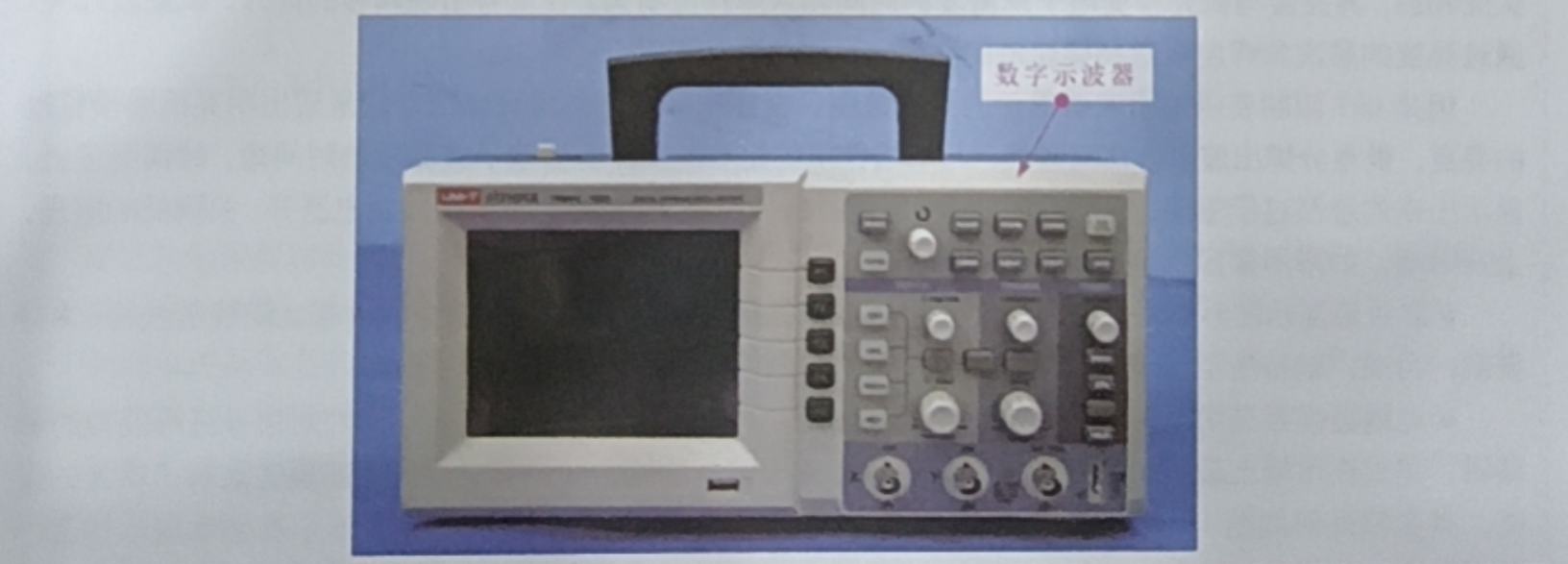

数字示波器一般都具有存储功能，能存储记忆所测量的任意时间的瞬时信号波形。因此被称之为数字存储示波器，它可以捕捉信号变化的瞬间，进行观测。典型的数字示波器。

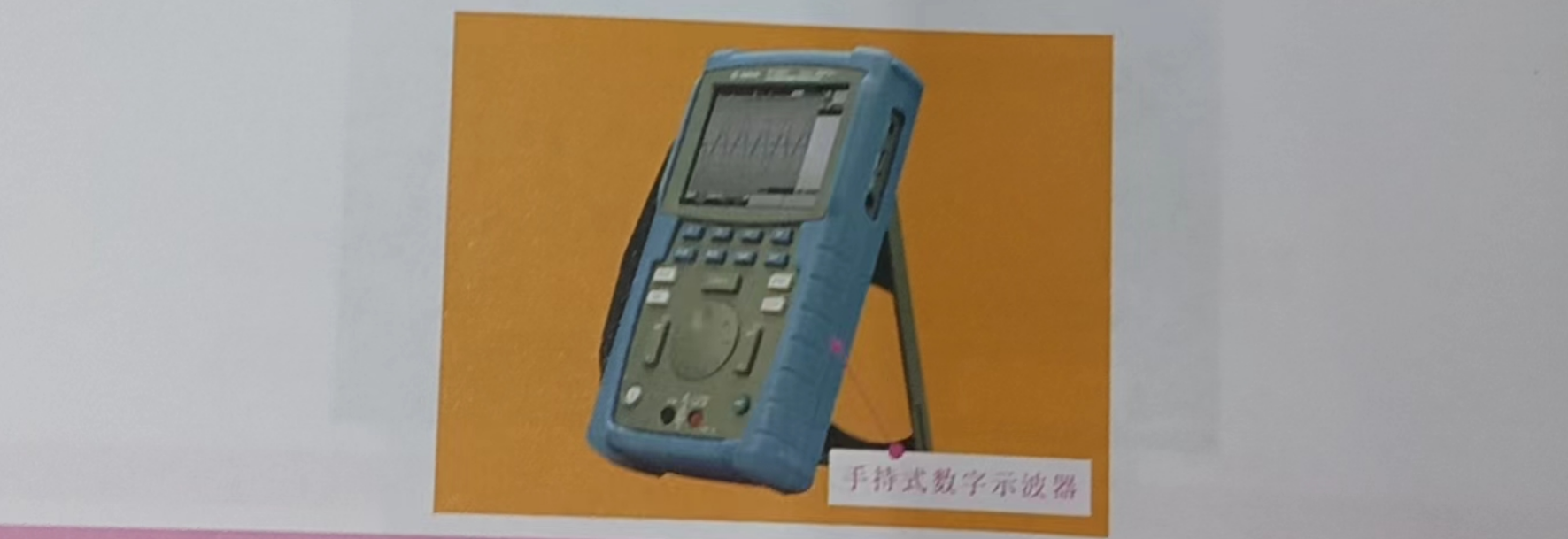

除了常见的台式数字示波器之外，为了便于携带，常用的数字示波器还有手持式数字示波器
提示说明
常用示波器除上述的几种类型外，根据波形显示器件不同，还可分为阴极射线管 (CRT) 示波器、彩色液晶示波器和电脑监视器等。

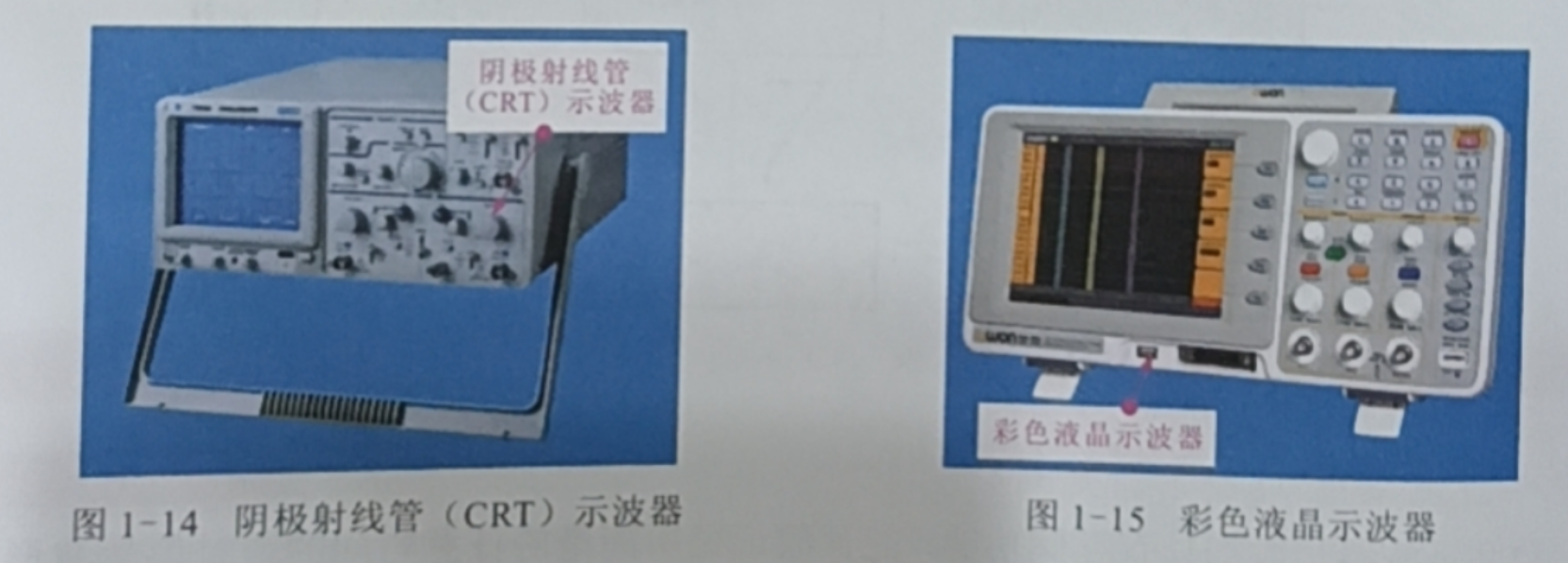

。 阴极射线管(CRT)示波器的波形显示器件实际上是一种真空管，其阴极射线管 (CRT) 示波器的实物外形如图所示。
阴极射线管(CRT)示波器有聚焦和亮度的控制钮，可调节出锐利和清晰的显示波形。为显示“实时'条件下或突发条件下快速变化的信号，人们经常使用阴极射线管 (CRT)示波器。其显示部分基于化学荧光物质，其亮度与荧光粉受电子束激发的时间和余辉特性有关。在信号出现越多的地方，轨迹就越亮通过亮度的层次和辉度观察扫描轨迹的亮度来区别信号的细节。
但是 CRT 限制着模拟示波器显示的频率范围。在频率非常低的情况，信号会呈现出明亮而缓慢移动的亮点，很难分辨出波形。在高频处，起局限作用的是 CRT 荧光粉受电子束激发的时间短，故而亮度低显示出来的波形过于暗淡，难于观察。模拟示波器的极限频率约为1 GH2。例如测电源开、关瞬间的电压上升时间，如果用模拟示波器很难观察到。

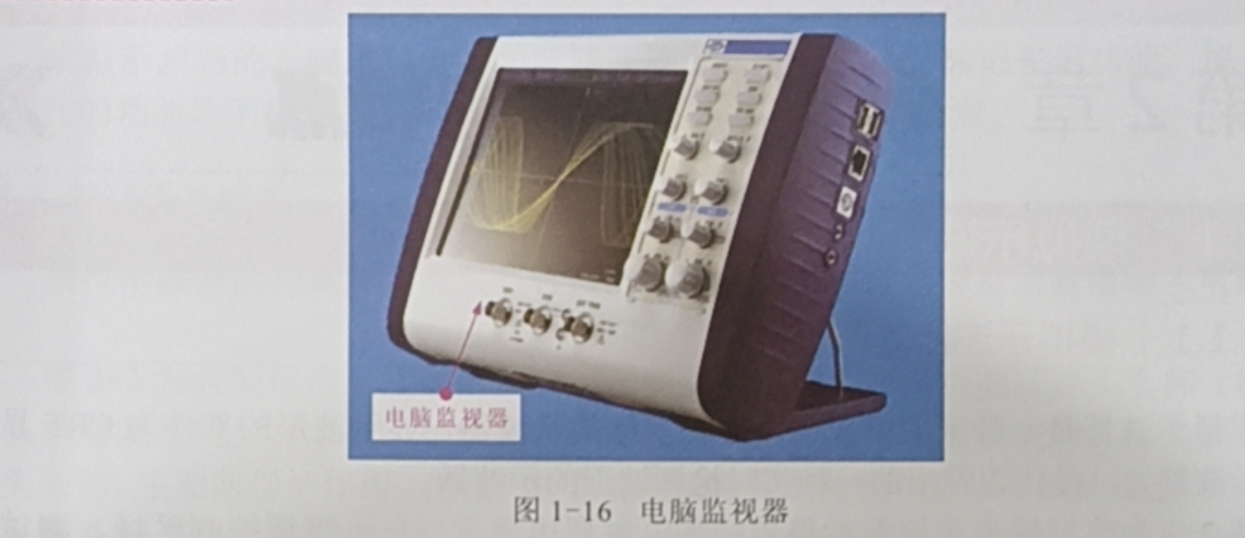

彩色液晶示波器是采用彩色液晶显示屏进行显示的,其显示波形的杂程度相比阴极射线管(CRT)要高，目前，很多数字示波器采用液晶显示器件，其实物外形图如图 1-15 所示。。电脑监视器是用电脑对信号进行检测和分析，并显示波形，是利用电脑软件对信号进行处理的示波器，是现在市场上最新型的示波器，其显示和处理信号的能力较原有类型的示波器性能有了很大的提高，其实物外形如图 1-16 所示。这种示波器是利用电脑对信号进行处理，然后显示在图像显示器上,同时还可以将信号的波形和参数进行存储、传输和打印。
提示说明

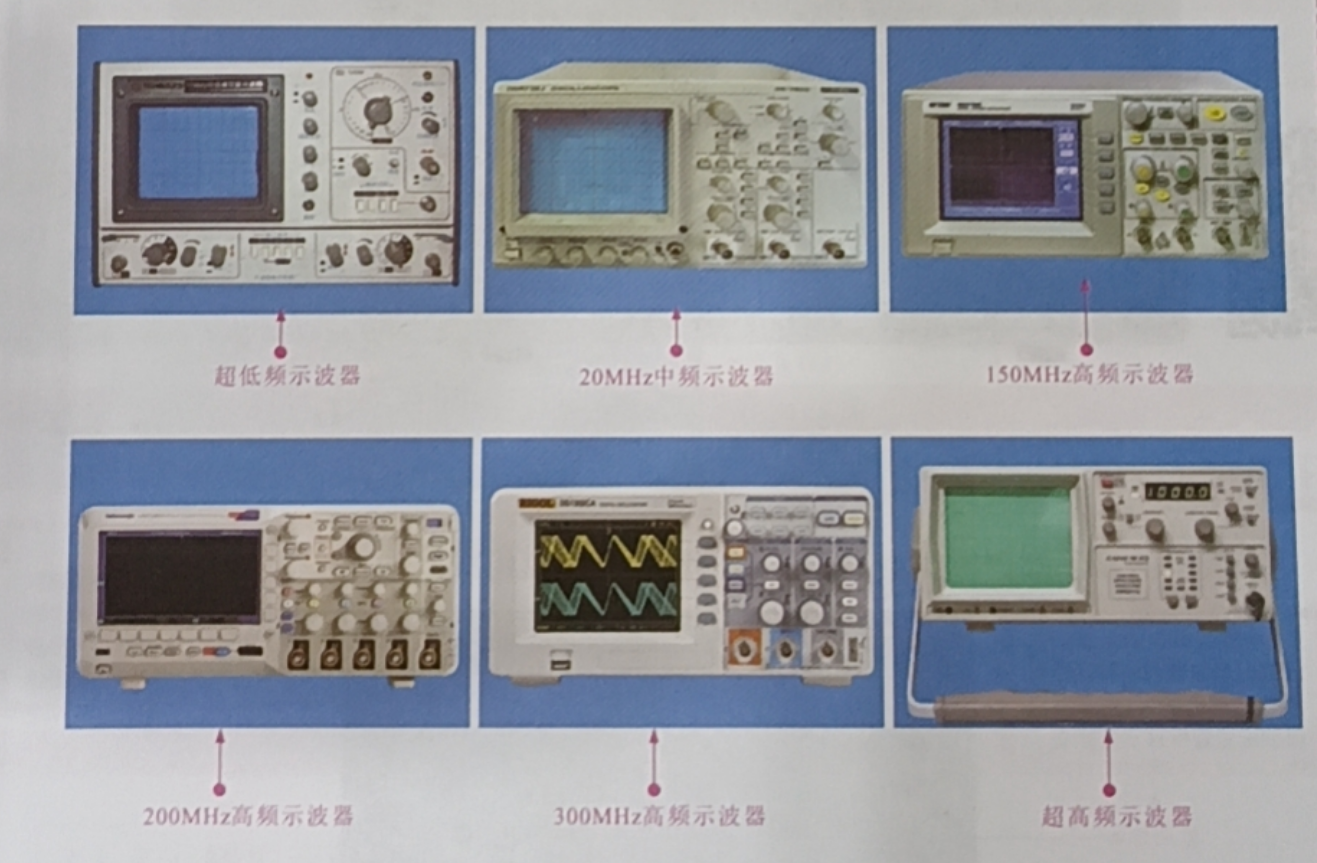

根据测量范围的不同可分为超低频示波器和低频示波器、中频示波器、高频示波器及超高频示波器如图所示。
超低频示波器和低频示波器适合测量超低频信号和低频信号，如测量声音信号等。其中，超低频示;波器甚至可以检测一些低于 1MHz 的信号波形。
中频示波器的应用比较广泛，一般适合测量中高频信号，检测频率为1~ 60MHz，常见的类型有20MHz、30MHz、40MHz 信号示波器。高频示波器可检测频率在 100MHz 以上的高频信号，常见的频率有 100MHZ、150MHz、200MHz 和
300MHz等。
超高频示波器可用来检测 1000MHz 以上的超高频信号，一般用于一些专业的领域中。
