看完这篇文章,34970A我也会用了!
当前浏览器版本过低,可能会导致样式错乱,请更换为更高版本的浏览器

看完这篇文章,34970A我也会用了!

2022-12-14
浏览次数:290578次

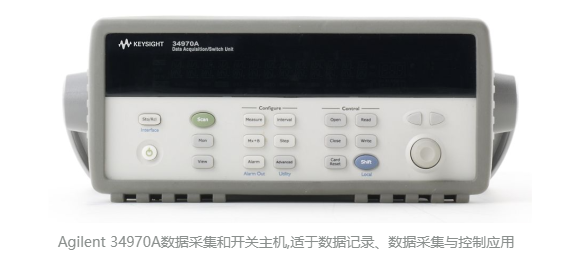

Agilent 34970A是一种高性能、低价位的数据采集和开关主机,十分适于数据记录、数据采集和一般的开关与控制应用。它是一种半机架宽的主机,内部有61/2位 (22比特)的数字电压表,其背面有3个插槽,可以接受开关与控制的模块某块组合。

通过第一段了解到安捷伦 34970A参数,如何还需要产品的其他内容,可以到官网下载手册,或者直接在美佳特官网,产品中心查询产品详情信息(软件,选件等)。

  • 型 号:34970A

  • 名 称:数据采集 / 数据记录仪开关单元

  • 品 牌:安捷伦(Agilent)

  • 分 类:通用电子测试 > 数据采集系统

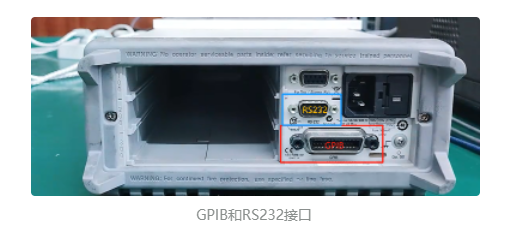

下面简单跟大家讲解一下,Agilent 34970A数据采集仪开机如何自检?由于GPIB和RS232两个接口很少使用,我们会常常忘记,甚至没有使用过开机自检的功能。如下方图,我们可以看到主机背后的接口。

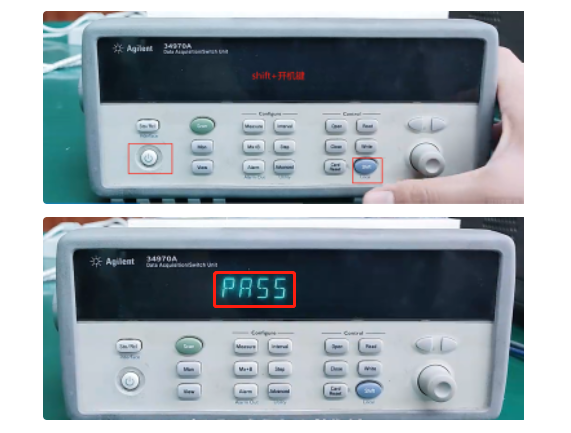

首先我们开机按:shift+开机电源键,听到仪器“嘀”声后即可,看到仪器显示PASS,说明已经通过开机自检。

Agilent 34970A通信接口设置及检测?(GPIB、RS232方法相同)

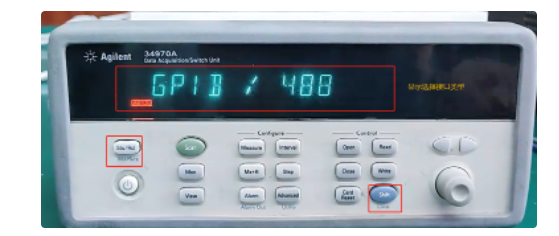

按仪器上shift+interface键,旋转右侧按钮选择要对接的接口模式(GPIB、RS232),我这里选择是GPIB。

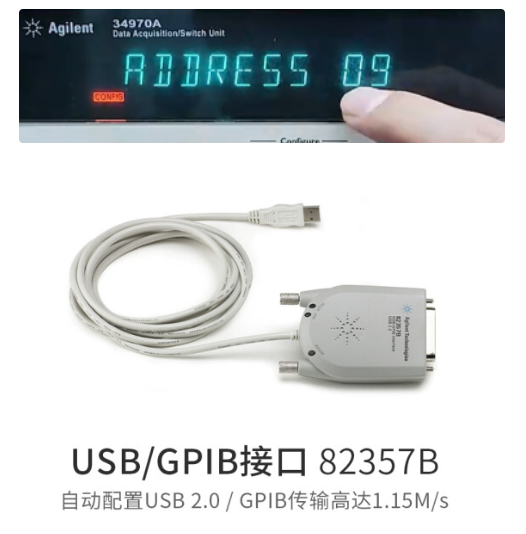

确认后再次按interface,看到后方显示  09,这个是通道地址,不用理会。通过82357B卡连接34970A的GPIB接口,并打开I/O软件。

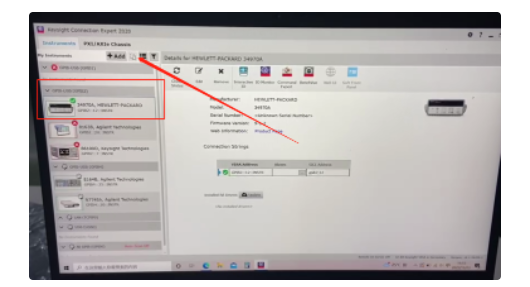

在I/O软件内,找到搜索按钮并点击。通过左侧边栏GPIB-USB,可以看到34970A搜索出来。

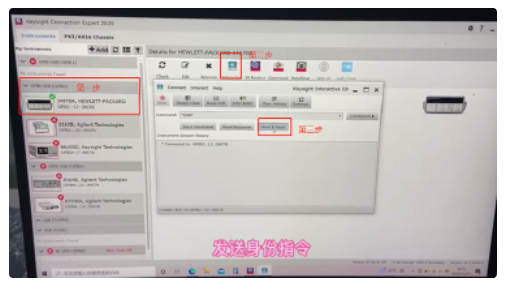

点击34970A设备,找到interactive,弹出对话框选择send&read.34970A通讯设置就完成啦。
