什么是光模块？

光模块(optical module)由光电子器件、功能电路和光接口等组成，光电子器件包括发射和接收两部分。

简单的说，光模块的作用就是发送端把电信号转换成光信号，通过光纤传送后，接收端再把光信号转换成电信号。

光模块（Optical Modules）作为光纤通信中的重要组成部分，是实现光信号传输过程中光电转换和电光转换功能的光电子器件。

光模块工作在OSI模型的物理层，是光纤通信系统中的核心器件之一。它主要由光电子器件（光发射器、光接收器）、功能电路和光接口等部分组成，主要作用就是实现光纤通信中的光电转换和电光转换功能。光模块的工作原理如图光模块工作原理图所示。

发送接口输入一定码率的电信号，经过内部的驱动芯片处理后由驱动半导体激光器（LD）或者发光二极管（LED）发射出相应速率的调制光信号，通过光纤传输后，接收接口再把光信号由光探测二极管转换成电信号，并经过前置放大器后输出相应码率的电信号。

图1-1 光模块工作原理图

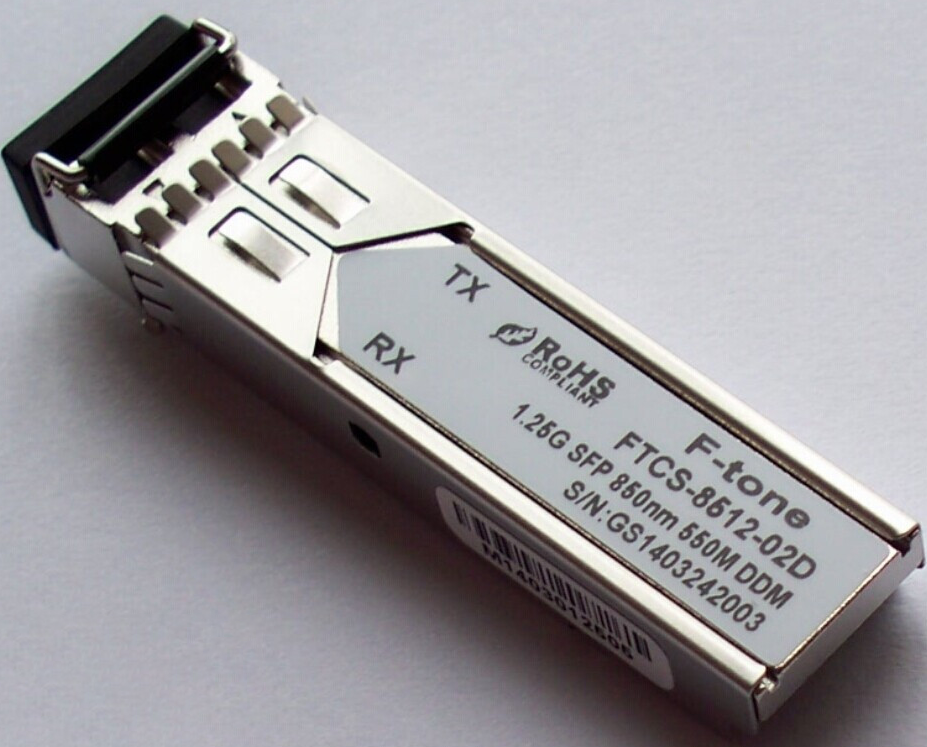

光模块的种类多种多样，外观结构也不尽相同，但是其基本组成结构都包含以下几部分，如图光模块的外观结构（以SFP封装举例说明）所示。

图1-2 光模块的外观结构（以SFP封装举例说明）

表1-1 光模块各个结构的说明

结构	说明
1．防尘帽	保护光纤接头、光纤适配器、光模块的光接口以及其他设备的端口不受外部环境污染和外力损坏。
2．裙片	用于保证光模块和设备光接口之间良好的搭接，只在SFP封装的光模块上存在。
3．标签	用于标识光模块的关键参数及厂家信息等。
4．接头	用于光模块和单板之间的连接，传输信号，给光模块供电等。
5．壳体	保护内部元器件，主要有1*9外壳和SFP外壳两种。
6．接收接口（Rx）	光纤接收接口。
7．发送接口（Tx）	光纤发送接口。
8．拉手扣	用于拔插光模块，且为了辨认方便，不同波段所对应的拉手扣的颜色也是不一样的。
